ТУРБОНАГНЕТАТЕЛЬ СНЯТИЕ


  1. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для автомобилей, предназначенных для эксплуатации в холодном климате)


    1. Выверните 4 болта и снимите защиту картера двигателя № 1.

  2. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 (для автомобилей, предназначенных для эксплуатации в холодном климате)


    1. Выверните 6 болтов и снимите защиту картера двигателя № 2.

  3. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    A01BDM5E01

    CAUTION:

    Для предотвращения ожогов не снимайте пробку расширительного бачка, пока двигатель и радиатор не охладятся. Тепловое расширение вызывает выброс из радиатора горячей охлаждающей жидкости и пара.


    1. Ослабьте пробку сливного отверстия радиатора.

    2. Снимите пробку расширительного бачка.

    3. Ослабьте пробку сливного отверстия блока цилиндров (на крышке масляного радиатора двигателя) и слейте охлаждающую жидкость.

    4. Затяните пробку сливного отверстия радиатора.

    5. Затяните пробку сливного отверстия блока цилиндров (на крышке масляного радиатора двигателя).

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  5. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с системой кондиционирования)

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  7. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

  8. СНИМИТЕ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ДВИГАТЕЛЯ


    1. Заверните коврик и снимите вспомогательную крышку технологического отверстия двигателя.

  9. СНИМИТЕ УПЛОТНЕНИЕ БРЫЗГОВИКА ФАРТУКА ПРАВОГО КРЫЛА

  10. ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА


    1. A01BERGE01

      Снимите приводной ремень, повернув шкив натяжителя по часовой стрелке с помощью установочного болта шкива, чтобы ослабить натяжение ремня.

  11. ОТСОЕДИНИТЕ НАГНЕТАТЕЛЬНЫЙ ШЛАНГ ХЛАДАГЕНТА КОНДИЦИОНЕРА № 1 (для моделей с системой кондиционирования)

  12. ОТСОЕДИНИТЕ ВСАСЫВАЮЩИЙ ШЛАНГ ХЛАДАГЕНТА КОНДИЦИОНЕРА № 1 (для моделей с системой кондиционирования)

  13. СНИМИТЕ КОМПРЕССОР И ЭЛЕКТРОМАГНИТНУЮ МУФТУ (для моделей с системой кондиционирования)


    1. Отсоедините разъем.

    2. A01BFJ0

      Выверните 4 болта и снимите компрессор и электромагнитную муфту.

  14. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей с DPF)

    (см. стр. Click here).

  15. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ (для моделей без DPF)


    1. A01BBS3

      Выверните 2 болта, отверните 2 гайки и снимите 2 пружины сжатия.

    2. Снимите опору трубы № 4 и приемную трубу.

    3. Снимите 2 прокладки.

  16. ОТСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)


    1. A01BG2ME02

      Нанесите установочные метки на трос механизма переключения передач и внешний рычаг выбора передач.

    2. Нанесите установочные метки на трос механизма переключения передач и внешний рычаг переключения передач.

    3. Отверните гайку и отсоедините трос механизма переключения передач от внешнего рычага выбора передач.

    4. Отверните гайку и отсоедините трос механизма переключения передач от внешнего рычага переключения передач.

    5. A01BEXE

      С помощью отвертки отцепите захваты 2 фиксаторов.

    6. Снимите 2 троса механизма переключения передач и 2 фиксатора с кронштейна троса механизма переключения передач № 1.

  17. СНИМИТЕ КРОНШТЕЙН ТРОСА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ № 1 (для моделей с механической трансмиссией)


    1. Выверните 2 болта и снимите кронштейн троса механизма переключения передач.

  18. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 (для моделей с DPF)


    1. A01BCHI

      Выверните 2 болта и снимите теплозащитный экран выпускного коллектора № 2.

  19. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 3 (для моделей с DPF)


    1. A01BGA0

      Выверните 2 болта и снимите теплозащитный экран выпускного коллектора № 3.

  20. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР С ТРУБОЙ В СБОРЕ (для моделей с DPF)


    1. A01BDMJ

      Отверните 2 гайки от каталитического нейтрализатора с трубой в сборе.

    2. A01BAA6

      Отверните 3 гайки и снимите каталитический нейтрализатор с трубой в сборе и прокладку.

  21. СНИМИТЕ ХОМУТ ТОПЛИВОПРОВОДА № 2 (для моделей с DPF)

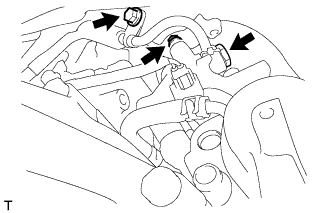

    1. A01BAR5

      Ослабьте поворотный штуцер топливопровода № 3.

    2. Выверните 2 болта и снимите хомут топливопровода № 2.

  22. СНИМИТЕ ВЫПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК ТУРБИНЫ (для моделей с DPF)


    1. A01BHEA

      Отсоедините разъем дополнительной форсунки подачи топлива и шланг охлаждающей жидкости турбины № 1.

    2. A01BCDGE01

      Выверните 2 поворотных штуцера и снимите 2 прокладки с выпускного коленчатого патрубка турбины.

    3. Отсоедините перепускной патрубок охлаждающей жидкости № 4 от перепускного шланга охлаждающей жидкости № 13.

    4. Отверните 3 гайки и снимите выпускной коленчатый патрубок турбины и прокладку.

  23. ОТСОЕДИНИТЕ ШЛАНГ ВОЗДУШНОГО ФИЛЬТРА № 1


    1. A01BHN9

      Оттяните фиксатор вверх и отсоедините шланг воздушного фильтра № 1 от впускного коленчатого патрубка компрессора.

  24. СНИМИТЕ ВОЗДУШНЫЙ ПАТРУБОК В СБОРЕ


    1. Ослабьте 2 хомута шланга, выверните 2 болта, снимите воздушный патрубок и шланг воздушного фильтра № 1.

      A01BGSIE01

  25. ОТСОЕДИНИТЕ РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ ТУРБОНАГНЕТАТЕЛЯ

    A01BBX8

  26. СНИМИТЕ ОПОРУ КОЛЕНЧАТОГО ПАТРУБКА КОМПРЕССОРА


    1. A01BF8X

      Выверните 2 болта и снимите опору коленчатого патрубка компрессора.

  27. СНИМИТЕ ВЫПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК КОМПРЕССОРА


    1. A01BFP8

      Ослабьте 2 хомута шланга, выверните болт и снимите выпускной коленчатый патрубок компрессора.

  28. СНИМИТЕ КРОНШТЕЙН КРЕПЛЕНИЯ КОМПРЕССОРА № 1 (для моделей с системой кондиционирования)


    1. A01BFLCE01

      Выверните 4 болта и снимите кронштейн крепления компрессора № 1.

  29. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ


    1. A01BFVI

      Освободите 3 зажима жгута проводов.

    2. Выверните болт и снимите кронштейн зажима жгута проводов.

  30. СНИМИТЕ ТРУБКУ ВЕНТИЛЯЦИИ КАРТЕРА


    1. A01BGMD

      Выверните болт и снимите вентиляционный патрубок.

    2. Отсоедините 2 вентиляционных шланга.

  31. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ТУРБИНЫ


    1. A01BHJZ

      Выверните 2 болта и снимите теплозащитный экран турбины.

  32. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1


    1. A01BEHM

      Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 1.

  33. СНИМИТЕ ОПОРУ ВЫПУСКНОГО КОЛЕНЧАТОГО ПАТРУБКА ТУРБИНЫ


    1. A01BD84

      для моделей с DPF:

      Выверните 2 болта и снимите опору выпускного коленчатого патрубка турбины.

    2. A01BGMC

      для моделей без DPF:

      Выверните 2 болта, отверните 2 гайки и снимите опору выпускного коленчатого патрубка турбины.

  34. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР ВЫПУСКНОГО КОЛЛЕКТОРА (для моделей без DPF)


    1. A01BAMN

      Отверните 3 гайки, снимите каталитический нейтрализатор выпускного коллектора и прокладку.

  35. СНИМИТЕ КРОНШТЕЙН ТУРБОНАГНЕТАТЕЛЯ


    1. A01BCUS

      Выверните 2 болта, отверните гайку и снимите опору турбонагнетателя.

  36. СНИМИТЕ ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА № 1 АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с автоматической трансмиссией)


    1. A01BFAK

      Выверните 2 болта и снимите зажим.

  37. СНИМИТЕ ТРУБКУ ПОДВОДА МАСЛА К ТУРБИНЕ

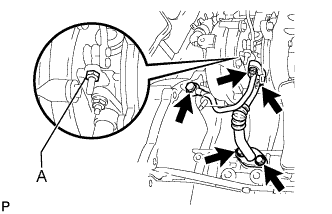

    1. A01BDB5E01

      Выверните 2 болта, отверните 2 гайки и поворотный штуцер, а затем снимите впускную масляную трубку турбины и 3 прокладки.

      Note

      Не ослабляйте гайку, помеченную буквой A. Если гайка была ослаблена по ошибке, замените турбонагнетатель.

  38. ОТСОЕДИНИТЕ РАЗЪЕМ ДАТЧИКА ХОДА ТУРБОНАГНЕТАТЕЛЯ

    A01BETM

  39. СНИМИТЕ ТУРБОНАГНЕТАТЕЛЬ


    1. для моделей с DPF:


      1. A01BGTU

        Отсоедините 3 шланга охлаждающей жидкости турбины.

      2. A01BD3I

        Отверните 3 гайки и отсоедините турбонагнетатель.

      3. Временно положите турбонагнетатель на монтажный кронштейн.

      4. Отвернув 8 гаек, снимите 8 плоских шайб, 8 колец и выпускной коллектор.

    2. для моделей без DPF:


      1. A01BD0E

        Отверните 3 гайки и отсоедините турбонагнетатель.

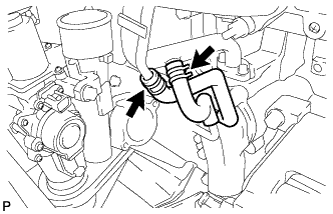

      2. A01BEA3

        Отсоедините 2 шланга охлаждающей жидкости турбины.

      3. A01BARH

        Отсоедините 2 шланга охлаждающей жидкости.

      4. Выверните болт, отверните 2 гайки и снимите перепускной патрубок охлаждающей жидкости № 2 и прокладку.

    3. Снимите турбонагнетатель и прокладку.

  40. СНИМИТЕ ВПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК КОМПРЕССОРА


    1. для моделей с DPF:

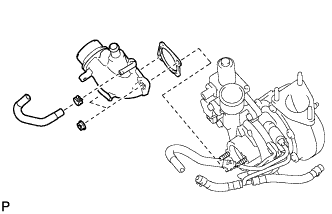

      1. A01BH17

        Отсоедините шланг охлаждающей жидкости турбины № 4.

      2. Отвернув 2 гайки, снимите впускной коленчатый патрубок компрессора и прокладку.

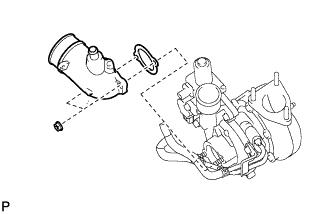

    2. A01BHC9

      для моделей без DPF:

      Отвернув 2 гайки, снимите впускной коленчатый патрубок компрессора и прокладку.

  41. СНИМИТЕ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТУРБИНЫ № 1

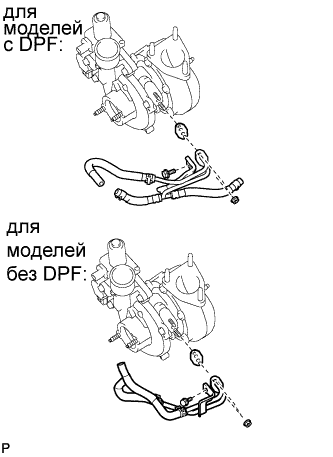

    1. A01BHMPE01

      Выверните болт, отверните 2 гайки, снимите патрубок охлаждающей жидкости турбины № 1 и прокладку.
