ТУРБОНАГНЕТАТЕЛЬ СНЯТИЕ


  1. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для автомобилей, предназначенных для эксплуатации в холодном климате)


    1. Выверните 4 болта и снимите защиту картера двигателя № 1.

  2. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 (для автомобилей, предназначенных для эксплуатации в холодном климате)


    1. Выверните 6 болтов и снимите защиту картера двигателя № 2.

  3. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    A01BDM5E01

    CAUTION:

    Для предотвращения ожогов не снимайте пробку расширительного бачка, пока двигатель и радиатор не охладятся. Тепловое расширение вызывает выброс из радиатора горячей охлаждающей жидкости и пара.


    1. Ослабьте пробку сливного отверстия радиатора.

    2. Снимите пробку расширительного бачка.

    3. Ослабьте пробку сливного отверстия блока цилиндров (на крышке масляного радиатора двигателя) и слейте охлаждающую жидкость.

    4. Затяните пробку сливного отверстия радиатора.

    5. Затяните пробку сливного отверстия блока цилиндров (на крышке масляного радиатора двигателя).

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  5. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ (для моделей с системой кондиционирования)

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  7. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

  8. СНИМИТЕ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ДВИГАТЕЛЯ


    1. Заверните коврик и снимите вспомогательную крышку технологического отверстия двигателя.

  9. СНИМИТЕ УПЛОТНЕНИЕ БРЫЗГОВИКА ФАРТУКА ПРАВОГО КРЫЛА

  10. ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА


    1. A01BERGE01

      Снимите приводной ремень, повернув шкив натяжителя по часовой стрелке с помощью установочного болта шкива, чтобы ослабить натяжение ремня.

  11. ОТСОЕДИНИТЕ НАГНЕТАТЕЛЬНЫЙ ШЛАНГ ХЛАДАГЕНТА КОНДИЦИОНЕРА № 1 (для моделей с системой кондиционирования)

  12. ОТСОЕДИНИТЕ ВСАСЫВАЮЩИЙ ШЛАНГ ХЛАДАГЕНТА КОНДИЦИОНЕРА № 1 (для моделей с системой кондиционирования)

  13. СНИМИТЕ КОМПРЕССОР И ЭЛЕКТРОМАГНИТНУЮ МУФТУ (для моделей с системой кондиционирования)


    1. Отсоедините разъем.

    2. A01BFJ0

      Выверните 4 болта и снимите компрессор и электромагнитную муфту.

  14. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ


    1. A01BBS3

      Выверните 2 болта, отверните 2 гайки и снимите 2 пружины сжатия.

    2. Снимите опору трубы № 4 и приемную трубу.

    3. Снимите 2 прокладки.

  15. ОТСОЕДИНИТЕ ШЛАНГ ВОЗДУШНОГО ФИЛЬТРА № 1


    1. A01BHN9

      Оттяните фиксатор вверх и отсоедините шланг воздушного фильтра № 1 от впускного коленчатого патрубка компрессора.

  16. СНИМИТЕ ВОЗДУШНЫЙ ПАТРУБОК В СБОРЕ


    1. A01BGL8

      Снимите 2 хомута шланга, выверните 2 болта и снимите воздушный патрубок и шланг воздушного фильтра № 1.

  17. ОТСОЕДИНИТЕ РАЗЪЕМ ЭЛЕКТРОДВИГАТЕЛЯ ТУРБОНАГНЕТАТЕЛЯ


    1. A01BBX8

      Отсоедините разъем электродвигателя турбонагнетателя.

  18. СНИМИТЕ ОПОРУ КОЛЕНЧАТОГО ПАТРУБКА КОМПРЕССОРА


    1. A01BF8X

      Выверните 2 болта и снимите опору коленчатого патрубка компрессора.

  19. СНИМИТЕ ВЫПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК КОМПРЕССОРА


    1. A01BFP8

      Снимите 2 хомута шланга, выверните болт и снимите выходной коленчатый патрубок компрессора.

  20. СНИМИТЕ КРОНШТЕЙН КРЕПЛЕНИЯ КОМПРЕССОРА № 1 (для моделей с системой кондиционирования)


    1. A01BFLCE01

      Выверните 4 болта и снимите кронштейн крепления компрессора № 1.

  21. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ


    1. A01BFVI

      Освободите 3 зажима жгута проводов.

    2. Выверните болт и снимите кронштейн зажима жгута проводов.

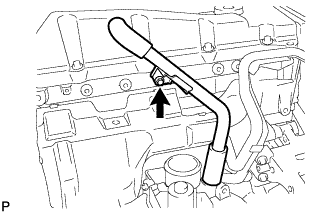

  22. СНИМИТЕ ТРУБКУ ВЕНТИЛЯЦИИ КАРТЕРА


    1. A01BA6Q

      Выверните болт и снимите вентиляционный патрубок.

  23. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ТУРБИНЫ


    1. A01BHJZ

      Выверните 2 болта и снимите теплозащитный экран турбины.

  24. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1


    1. A01BEHM

      Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 1.

  25. СНИМИТЕ ОПОРУ ВЫПУСКНОГО КОЛЕНЧАТОГО ПАТРУБКА ТУРБИНЫ


    1. A01BGMC

      Выверните 2 болта, отверните 2 гайки и снимите опору выпускного коленчатого патрубка турбины.

  26. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ


    1. A01BAMN

      Отверните 3 гайки, снимите каталитический нейтрализатор выпускного коллектора и прокладку.

  27. СНИМИТЕ КРОНШТЕЙН ТУРБОНАГНЕТАТЕЛЯ


    1. A01BCUS

      Выверните 2 болта, отверните гайку и снимите опору турбонагнетателя.

  28. СНИМИТЕ ЗАЖИМ ПАТРУБКА МАСЛЯНОГО РАДИАТОРА № 1 АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с автоматической трансмиссией)


    1. A01BFAK

      Выверните 2 болта и снимите зажим.

  29. СНИМИТЕ ТРУБКУ ПОДВОДА МАСЛА К ТУРБИНЕ


    1. A01BDB5E01

      Выверните 2 болта, отверните 2 гайки и поворотный штуцер, а затем снимите впускную масляную трубку турбины и 3 прокладки.

      Note

      Не ослабляйте гайку, помеченную буквой A. Если гайка была ослаблена по ошибке, замените турбонагнетатель.

  30. ОТСОЕДИНИТЕ РАЗЪЕМ ДАТЧИКА ХОДА ТУРБОНАГНЕТАТЕЛЯ


    1. A01BETM

      Отсоедините разъем датчика хода турбонагнетателя.

  31. СНИМИТЕ ТУРБОНАГНЕТАТЕЛЬ


    1. A01BD0E

      Отверните 3 гайки и отсоедините турбонагнетатель.

    2. A01BC20

      Ослабьте 2 фиксатора и отсоедините 2 шланга охлаждающей жидкости турбонагнетателя.

    3. A01BARH

      Ослабьте 2 фиксатора и отсоедините 2 шланга охлаждающей жидкости.

    4. Выверните болт, отверните 2 гайки и снимите перепускной патрубок охлаждающей жидкости № 2 и прокладку.

    5. Снимите турбонагнетатель и прокладку.

  32. СНИМИТЕ ВПУСКНОЙ КОЛЕНЧАТЫЙ ПАТРУБОК КОМПРЕССОРА


    1. A01BHC9

      Отвернув 2 гайки, снимите впускной коленчатый патрубок компрессора и прокладку.

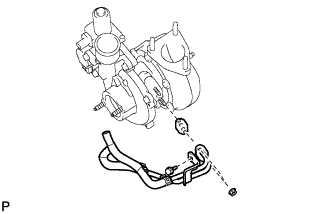

  33. СНИМИТЕ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТУРБИНЫ № 1


    1. A01BCK9

      Выверните болт, отверните 2 гайки, снимите патрубок охлаждающей жидкости турбины № 1 и прокладку.
