СИСТЕМА SFI (для моделей с вспомогательной системой подачи воздуха в нейтрализатор), Diagnostic DTC:P2118

Код DTC Наименование DTC
P2118 Выход тока электродвигателя привода дроссельной заслонки за пределы допустимого диапазона / недопустимый режим работы

ОПИСАНИЕ

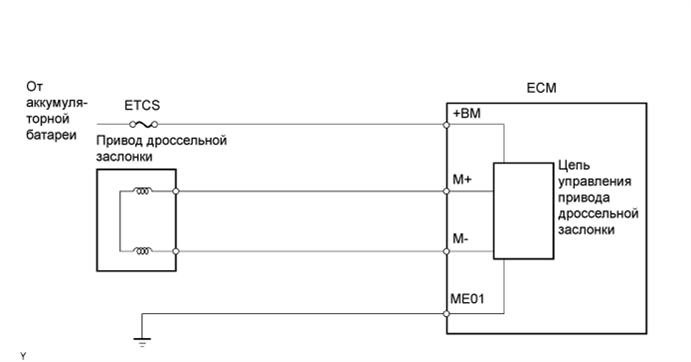

Питание системы ETCS (электронная система управления дроссельной заслонкой) осуществляется по выделенной цепи питания. ЕСМ контролирует напряжение (+BM) и, если оно падает ниже 4 В, опредяляет неисправность в ETCS и отсекает ток к приводу дроссельной заслонки.

При нестабильном напряжении система ETCS тоже работает нестабильно. По этой причине при низком напряжении отсекается ток к приводу дроссельной заслонки. Если ремонтные работы завершены и система снова исправна, выключите зажигание. Таким образом осуществляется перезапуск привода дроссельной заслонки, и ECM подает на него ток.

Tech Tips

В данной системе ETCS трос привода дроссельной заслонки не используется.

A01BEXIE11
№ DTC Условия обнаружения DTC Неисправные участки
P2118

Обрыв в цепи питания (+BM) электронной системы управления дроссельной заслонкой (ETCS)

(логика диагностирования за 1 поездку)

  • Обрыв в цепи питания ETCS

  • Предохранитель ETCS

  • ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

ECM контролирует подачу напряжения аккумуляторной батареи на привод дроссельной заслонки.

Если напряжение питание (+BM) падает 4 В в течение не менее 0,8 с, ECM определяет это как обрыв в цепи питания (+BM). ЕСМ включает контрольную лампу MIL и регистрирует код DTC.

Если неисправность не устранена должным образом, через 5 с после следующего запуска двигателя регистрируется DTC.

Функция работы в аварийном режиме

При регистрации данного кода DTC, а также других кодов, связанных с неисправностями системы ETCS (электронная система управления дроссельной заслонкой), блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ прекращает подачу тока к приводу дроссельной заслонки, и дроссельная заслонка возвращается в положение под углом углом 6,5° посредством возвратной пружины. Таким образом, для обеспечения движения автомобиля с минимальной скоростью ECM регулирует выходную мощность двигателя посредством управления впрыском топлива (прерывистое прекращение подачи топлива) и углом опережения зажигания в соответствии с углом поворота педали акселератора. Если медленно нажать педаль акселератора полностью, автомобиль будет медленно двигаться.

Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние и пока зажигание не будет выключено.

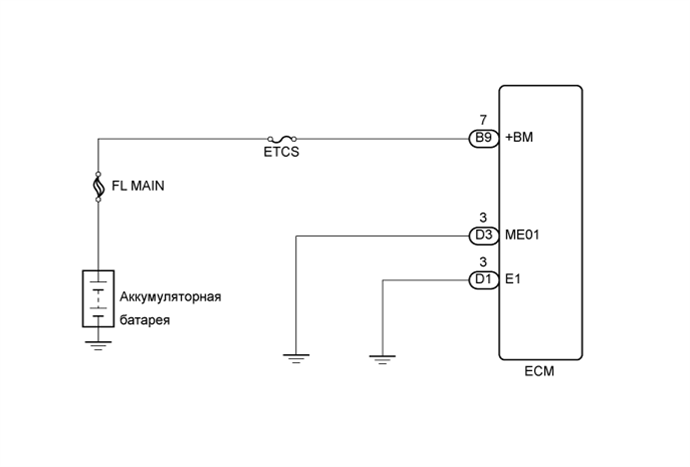

СХЕМА СОЕДИНЕНИЙ

A01BC51E02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАПРЯЖЕНИЕ +BM)


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / +BM Voltage.

    5. Считайте значение, отображенное на диагностическом приборе.

      Номинальное напряжение
      11-14 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА) Click here

    OK

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ, МАССА)


    1. A01BGGRE01
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)

      Отсоедините разъемы ECM.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      B9-7 (+BM) - масса Всегда 11-14 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      D3-3 (ME01) - масса Всегда Менее 1 Ом
      D1-3 (E1) - масса Всегда Менее 1 Ом

    4. Подсоедините разъемы ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ECM
