СИСТЕМА SFI (для моделей с вспомогательной системой подачи воздуха в нейтрализатор), Diagnostic DTC:P0037, P0038, P0141

Код DTC Наименование DTC
P0037 Слабый ток в цепи управления подогревателем кислородного датчика (датчик 1 ряда 2)
P0038 Сильный ток в цепи управления подогревателем кислородного датчика (датчик 2 ряда 1)
P0141 Неисправность схемы нагревателя кислородного датчика (ряд 1, датчик 2)

ОПИСАНИЕ

Tech Tips

Датчиком 2 считается датчик, установленный в задней части трехкомпонентного каталитического нейтрализатора (TWC) и расположенный далеко от двигателя.

См. DTC P0136 (см. стр. Click here).

Tech Tips


  • При регистрации одного из данных кодов блок ЕСМ переходит в аварийный режим работы. В аварийном режиме работы ЕСМ выключает подогреватель подогреваемого кислородного датчика (HO2). Аварийный режим работы действует до тех пор, пока зажигание не будет выключено.

  • ECM регулирует величину тока через подогреватель с помощью сигнала широтно-импульсной модуляции. Для управления цепью подогревателя датчика HO2 используется реле со стороны +B цепи.

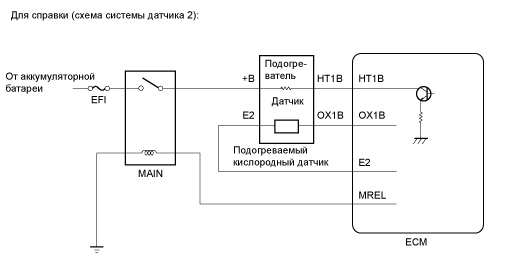

A01BCX0E01
№ DTC Условия обнаружения DTC Неисправные участки
P0037

Ток подогревателя кислородного датчика (HO2) менее 0,3 A

(логика диагностирования за 1 поездку)


  • Обрыв или короткое замыкание в цепи подогревателя датчика HO2

  • Подогреватель датчика HO2

  • Интегрированное реле (реле MAIN)

  • ECM

P0038

Ток подогревателя кислородного датчика (HO2) превышает 2 A

(логика диагностирования за 1 поездку)


  • Обрыв или короткое замыкание в цепи подогревателя датчика HO2

  • Подогреватель датчика HO2

  • Интегрированное реле (реле MAIN)

  • ECM

P0141

Значение коррекции общего сопротивления подогревателя превышает пороговое значение

(логика диагностирования за 2 поездки)


  • Обрыв или короткое замыкание в цепи подогревателя датчика HO2

  • Подогреватель датчика HO2

  • Интегрированное реле (реле MAIN)

  • ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

В чувствительную часть подогреваемого кислородного датчика (HO2) встроен циркониевый элемент, используемый для определения концентрации кислорода в отработавших газах. Если циркониевый элемент нагрет до необходимой температуры, и разница между содержанием кислорода в воздухе, проходящем через внутреннюю и наружную части датчика, велика, циркониевый элемент генерирует сигналы напряжения. Для повышения способности циркониевого элемента более точно определять концентрацию кислорода блок ECM дополняет тепло отработавших газов, регулируя температуру нагревательного элемента, встроенного в датчик.



СХЕМА СОЕДИНЕНИЙ

См. DTC P0136 (см. стр. Click here).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips


  • Если одновременно выводятся различные коды DTC, относящиеся к разным системам, контактом массы которых является контакт E2, возможно, имеется обрыв в цепи контакта E2.

  • С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)


    1. Проверьте подогреваемый кислородный датчик (HO2) (см. стр. Click here).


    NG
    OK
  2. ПРОВЕРЬТЕ ИНТЕГРИРОВАННОЕ РЕЛЕ


    1. Проверьте интегрированное реле (реле MAIN) (см. стр. Click here).


    NG
    OK
  3. ЗАМЕНИТЕ ECM

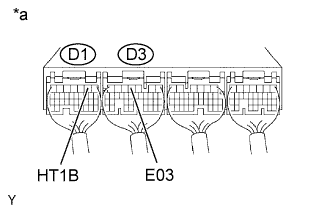

    1. A01BBIVE77
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (ECM)

      Установите замок зажигания в положение ON (ВКЛ).

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      D1-2 (HT1B) - D3-4 (E03) Зажигание включено 11 - 14 В

    NG
    OK
  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК НО2 – ECM, ДАТЧИК HO2 – ИНТЕГРИРОВАННОЕ РЕЛЕ)


    1. Проверьте разъем и жгут проводов и разъемы между ECM и датчиком НО2.


      1. Отсоедините разъем датчика НО2.

      2. Отсоедините разъем ЭБУ.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Сопротивление (проверьте на обрыв)
        Контакты для подключения диагностического прибора Условие Заданные условия
        D35-1 (HT1B) - D1-2 (HT1B) Всегда Менее 1 Ом
        Сопротивление (проверьте на короткое замыкание)
        Контакты для подключения диагностического прибора Условие Заданные условия
        D35-1 (HT1B) или D1-2 (HT1B) - масса Всегда 10 кОм или более
      4. Подсоедините разъем датчика НО2.

      5. Подсоедините разъем ECM.

    2. Проверьте жгут проводов и разъем между датчиком HO2 и интегрированным реле (реле MAIN).


      1. Отсоедините разъем датчика НО2.

      2. Извлеките интегрированное реле из блока реле моторного отсека № 1.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Сопротивление (проверьте на обрыв)
        Контакты для подключения диагностического прибора Условие Заданные условия
        D35-2 (+B) - 1J-4 Всегда Менее 1 Ом
        Сопротивление (проверьте на короткое замыкание)
        Контакты для подключения диагностического прибора Условие Заданные условия
        D35-2 (+B) или 1J-4 - масса Всегда 10 кОм или более
      4. Подсоедините разъем датчика НО2.

      5. Установите интегрированное реле на место (реле MAIN).


    NG
    OK
