ФАРА В СБОРЕ (для моделей с галогенными фарами) УСТАНОВКА


  1. УСТАНОВИТЕ ФАРУ В СБОРЕ (для моделей с широким кузовом)

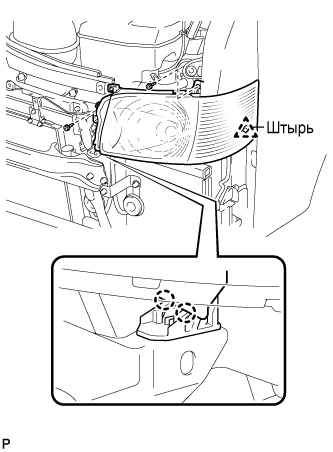

    1. A01BBNRE01

      Подсоедините все разъемы.

    2. Введите в зацепление 2 захвата.

    3. Закрепите фару в сборе с помощью 2 винтов и штифта.

  2. УСТАНОВИТЕ ФАРУ В СБОРЕ (для моделей с узким кузовом)

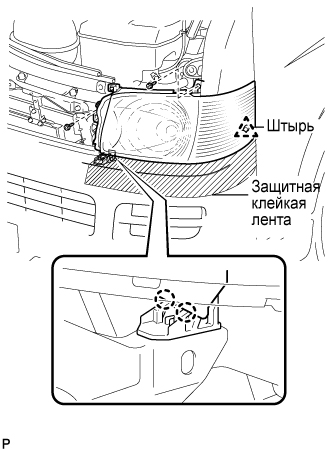

    1. A01BFZ4E01

      Наклейте защитную клейкую ленту в место, показанное на рисунке.

    2. Подсоедините все разъемы.

    3. Введите в зацепление 2 захвата.

    4. Закрепите фару в сборе с помощью 2 винтов и штифта.

  3. УСТАНОВИТЕ БОКОВУЮ ОПОРУ ПЕРЕДНЕГО БАМПЕРА (для моделей с широким кузовом)

  4. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с широким кузовом)

  5. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОГО БОКОВОГО ПОРОГА (для моделей с широким кузовом)

  6. УСТАНОВИТЕ НАКЛАДКУ ПРАВОГО БОКОВОГО ПОРОГА (для моделей с широким кузовом)

  7. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА

  8. ПОДГОТОВЬТЕ АВТОМОБИЛЬ К ПРОЦЕДУРЕ РЕГУЛИРОВКИ НАПРАВЛЕНИЯ СВЕТА ФАР


    1. Подготовьте автомобиль следующим образом:


      • Удостоверьтесь, что рядом с фарами нет повреждений и деформации кузова.

      • Заполните топливный бак.

      • Убедитесь, что масло залито до заданного уровня.

      • Убедитесь, что охлаждающая жидкость залита до заданного уровня.

      • Накачайте шины до достижения требуемого давления.

      • Поместите запасное колесо, инструменты и домкрат в первоначальные положения.

      • Разгрузите багажное отделение.

      • На сидении водителя должно находиться лицо, имеющее средний вес (75 кг, 165 фунтов).

  9. ПОДГОТОВЬТЕСЬ К РЕГУЛИРОВКЕ СВЕТА ФАР (с использованием экрана)

    A01BGCUE01

    1. Установите автомобиль в следующее положение:


      • Расположите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию. Граничной линией является линия, ниже которой свет фар можно наблюдать, а выше – нет.

      • Расположите автомобиль под углом 90° к стене.

      • Поставьте автомобиль таким образом, чтобы между ним (центром лампы фары) и стеной было расстояние 25 м (82 фута).

      • Установите автомобиль на ровной поверхности.

      • Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.

      Note

      Расстояние 25 м (82 фута) между автомобилем (центром лампы фары) и стеной необходимо для надлежащей регулировки направления света. Если установить такое расстояние невозможно, при выполнении проверки и регулировки следует обеспечить расстояние ровно 3 м (9,84 фута). (Целевая зона изменяется в зависимости от расстояния, так что следуйте указаниям на рисунке.)

    2. Приготовьте лист плотной белой бумаги (приблизительно 2 м (6,6 фута) (длина) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.

    3. Проведите через центр экрана вертикальную линию.

    4. Установите экран, как показано на рисунке.

      Tech Tips


      • Расположите экран перпендикулярно поверхности земли.

      • Совместите вертикальную линию на экране с центральной осью автомобиля.

      A01BDDNE01
    5. A01BHQAE06

      Начертите на экране осевые линии (горизонтальную, правую и левую вертикальную линии), как показано на рисунке.

      Tech Tips


      • Осевые линии для "проверки ближнего света" и "проверки дальнего света" отличаются.

      • Нанесите на экран метки центров ламп фар. Если на фарах не наблюдаются центральные метки, используйте в качестве отметки центра центр лампы фары или название производителя, отмеченное на фаре.


      1. Горизонтальная линия (высота фары):


        • Начертите на экране горизонтальную линию так, чтобы она прошла через центральные метки. Горизонтальная линия должна располагаться на той же высоте, что и центральные метки фар ближнего света.

      2. Левая и правая вертикальные линии (для отметки центральных точек левой и правой фар):


        • Проведите две вертикальные линии таким образом, чтобы они пересекали горизонтальную линию на центральных метках (совпадают с центрами ламп фар ближнего света).

  10. ПРОВЕРЬТЕ НАПРАВЛЕНИЕ СВЕТА ФАР


    1. Закройте или отсоедините разъем фары на противоположной стороне, чтобы свет от нее не влиял на проверку направления света.

      Note

      Не оставляйте фару закрытой дольше 3 мин. Рассеиватели фар изготовлены из синтетической пластмассы, поэтому они могут быть легко расплавлены или повреждены в результате нагрева.

      Tech Tips

      При проверке направления дальнего света закройте фары ближнего света, либо отсоедините разъем.

    2. Запустите двигатель.

      Note

      Частота вращения коленчатого вала двигателя 1500 об/мин или более.

    3. Для моделей с выключателем управления уровнем фар:


      1. Установите выключатель управления уровнем фар в положение 0 (нуль).

    4. Включите фары и удостоверьтесь, что граничная линия находится в заданной зоне, как показано на рисунке.

      A01BCCXE03

      Tech Tips


      • Расстояние для регулировки 25 м (82 фута):


        • Граничная линия располагается на 48-698 мм (1,88-27,48 дюйма) ниже горизонтальной линии при ближнем свете (ECE Reg. 48).

      • Расстояние для регулировки 3 м (9,84 фута):


        • Граничная линия располагается на 6-84 мм (0,23-3,3 дюйма) ниже горизонтальной линии при ближнем свете (ECE Reg. 48).

      • Расстояние для регулировки 25 м (82 фута):


        • Граничная линия располагается на 249 мм (9,8 дюйма) ниже горизонтальной линии при ближнем свете.

      • Расстояние для регулировки 3 м (9,84 фута):


        • Граничная линия располагается на 30 мм (1,18 дюйма) ниже горизонтальной линии при ближнем свете.

      • Поскольку фары ближнего света и фары дальнего света представляют собой единый блок, если регулировка одних фар выполнена правильно, то регулировка других также должна соответствовать требованиям. Тем не менее, для большей уверенности следует проверить оба луча.

  11. ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ФАР

    A01BHV6E01

    1. Регулировка направления по вертикали:


      • С помощью отвертки отрегулируйте направление света фар в соответствии с заданным диапазоном, используя винт регулировки A.

      Note

      На заключительном этапе винт регулировки фары следует поворачивать по часовой стрелке. Если винт затянут чрезмерно, ослабьте затяжку и затяните его снова так, чтобы на заключительном этапе винт поворачивался по часовой стрелке.

      Tech Tips


      • Выполните регулировку направления света фар при ближнем свете.

      • Направление света смещается вверх при вращении винта регулировки по часовой стрелке и вниз – при вращении винта регулировки против часовой стрелки.

    2. Регулировка направления по горизонтали:


      • С помощью отвертки отрегулируйте направление света фар в соответствии с заданным диапазоном, используя винт регулировки B.

      Note

      На заключительном этапе винт регулировки фары следует поворачивать по часовой стрелке. Если винт затянут чрезмерно, ослабьте затяжку и затяните его снова так, чтобы на заключительном этапе винт поворачивался по часовой стрелке.

      Tech Tips

      Выполните регулировку направления света фар при ближнем свете.

  12. ПОДГОТОВЬТЕ АВТОМОБИЛЬ К ПРОЦЕДУРЕ РЕГУЛИРОВКИ НАПРАВЛЕНИЯ СВЕТА ПРОТИВОТУМАННЫХ ФАР


    1. Подготовьте автомобиль следующим образом:


      • Удостоверьтесь, что рядом с противотуманными фарами кузов не поврежден и не деформирован.

      • Заполните топливный бак.

      • Убедитесь, что масло залито до заданного уровня.

      • Убедитесь, что охлаждающая жидкость залита до заданного уровня.

      • Накачайте шины до достижения требуемого давления.

      • Поместите запасное колесо, инструменты и домкрат в первоначальные положения.

      • Разгрузите багажное отделение.

      • На сидении водителя должен находиться человек среднего веса (75 кг, 165 фунтов).

  13. ПОДГОТОВЬТЕ АВТОМОБИЛЬ К ПРОЦЕДУРЕ РЕГУЛИРОВКИ НАПРАВЛЕНИЯ СВЕТА ПРОТИВОТУМАННЫХ ФАР

    A01BE58E01

    1. Установите автомобиль в следующее положение:


      • Расположите автомобиль в достаточно темном месте, чтобы можно было четко видеть граничную линию. Граничной линией является линия, ниже которой можно наблюдать свет противотуманных фар, а выше – нет.

      • Расположите автомобиль под углом 90° к стене.

      • Поставьте автомобиль таким образом, чтобы между ним (центром лампы противотуманной фары) и стеной было расстояние 25 м (82 фута).

      • Установите автомобиль на ровной поверхности.

      • Покачивая автомобиль вверх-вниз, стабилизируйте подвеску.

      Note

      Расстояние 25 м (82 фута) между автомобилем (центром лампы противотуманной фары) и стеной необходимо для надлежащей регулировки направления света. Если установить такое расстояние невозможно, для проверки и регулировки следует обеспечить расстояние ровно 3 м (9,84 фута). (Целевая зона изменяется в зависимости от расстояния, поэтому следуйте указаниям на рисунке.)

    2. Приготовьте лист плотной белой бумаги (приблизительно 2 м (6,6 фута) (длина) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.

    3. Проведите через центр экрана вертикальную линию.

    4. Установите экран, как показано на рисунке.

      Tech Tips


      • Расположите экран перпендикулярно поверхности земли.

      • Совместите вертикальную линию на экране с центральной осью автомобиля.

      A01BATFE01
    5. A01BHQAE06

      Начертите на экране осевые линии (горизонтальную, правую и левую вертикальную линии), как показано на рисунке.

      Tech Tips

      Нанесите на экран метки центров ламп противотуманных фар. Если на противотуманных фарах не наблюдаются центральные метки, используйте в качестве отметки центра центр лампы противотуманной фары или название производителя, отмеченное на противотуманной фаре.


      1. Горизонтальная линия (высота противотуманной фары):


        • Начертите на экране горизонтальную линию так, чтобы она прошла через центральные метки. Горизонтальная линия должна располагаться на той же высоте, что и центральные метки противотуманных фар ближнего света.

      2. Левая и правая вертикальные линии (для отметки центральных точек левой и правой противотуманных фар):


        • Проведите две вертикальные линии таким образом, чтобы они пересекали горизонтальную линию на центральных метках.

  14. ПРОВЕРЬТЕ НАПРАВЛЕНИЕ СВЕТА ПРОТИВОТУМАННЫХ ФАР


    1. Закройте или отсоедините разъем противотуманной фары на противоположной стороне, чтобы свет от нее не влиял на проверку направления света.

    2. Запустите двигатель.

      Note

      Частота вращения коленчатого вала двигателя 1500 об/мин или более.

    3. Включите противотуманные фары и удостоверьтесь, что граничная линия находится в заданной зоне, как показано на рисунке.

      A01BAAHE01

  15. ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ПРОТИВОТУМАННЫХ ФАР

    A01BD4LE01

    1. С помощью отвертки отрегулируйте направление света противотуманных фар в соответствии с заданным диапазоном, используя винт регулировки.

      Note

      На заключительном этапе винт регулировки фары следует поворачивать по часовой стрелке. Если винт затянут чрезмерно, ослабьте затяжку и затяните его снова так, чтобы на заключительном этапе винт поворачивался по часовой стрелке.
