СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ (для моделей с интеллектуальной системой посадки и запуска), Diagnostic DTC:B2799

Код DTC Наименование DTC
B2799 Неисправность системы иммобилайзера двигателя

ОПИСАНИЕ

ECM сохраняет данный DTC в случае нарушения связи между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера), а также при несоответствии передаваемых идентификационных кодов.

Код DTC Условие обнаружения DTC Неисправный участок Операция подтверждения вывода DTC
B2799

Выполняется любое из следующих условий (логика диагностирования за 1 поездку*):


  • Сбой связи или неисправность линий передачи данных между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера).

  • При обмене данными между ECM и блоком идентификационного кода (ЭБУ кода иммобилайзера) не удается проверить соответствие кода передачи данных.

  • Блок идентификационного кода (ЭБУ кода иммобилайзера)

  • ECM

  • Жгут или разъем

Выполняется любое из следующих условий:


  • В течение 10 с после начала выполнения операции запуска двигателя (когда рычаг переключения передач находится в положении P, и нажата педаль тормоза, нажмите выключатель зажигания, имея при себе ключ). В случае неисправности двигатель останавливается (передача данных начинается в течение 3 с после выполнения операции запуска двигателя, а коды DTC сохраняются через 6 с).

  • Через 10 с после включения зажигания (IG), если провод подсоединен к отрицательному (-) аккумуляторной батареи после отсоединения (связь начинается в течение 3 с после включения зажигания (IG), а коды DTC сохраняются через 6 с).

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается -
Связанные параметры в режимах Data List и Active Test
Код DTC Режимы Data List и Active Test
B2799 -

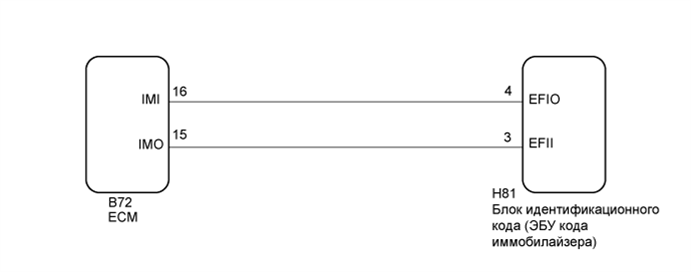

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01BCMKE37

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Перед заменой блока идентификационного кода (ЭБУ кода иммобилайзера) изучите бюллетень технического обслуживания.

  • После ремонта выполните операцию подтверждения вывода DTC, а затем убедитесь, что коды DTC не выводятся снова.

Tech Tips

Если код DTC B2799 и код DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) выводятся одновременно, в первую очередь выполните поиск неисправностей для кода DTC ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор передачи данных ЭБУ.

      Tech Tips

      См. бюллетень технического обслуживания.


    ДАЛЕЕ

  2. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  3. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.

    NG

    ЗАМЕНИТЕ ECM Click here

    OK

    КОНЕЦ (ИДЕНТИФИКАТОР ЭБУ В СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ НЕ ЗАРЕГИСТРИРОВАН)

  4. ЗАМЕНИТЕ ECM


    1. Временно замените ECM новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  5. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Tech Tips

      Перед тем, как проверять DTC, выполните "операцию подтверждения вывода DTC".

      OK
      DTC B2799 не выводится.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА [ЭБУ КОДА ИММОБИЛАЙЗЕРА] - ECM) Click here

    OK

    КОНЕЦ (ECM НЕИСПРАВЕН)

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА [ЭБУ КОДА ИММОБИЛАЙЗЕРА] - ECM)


    1. Отсоедините разъем H81 блока идентификационного кода (ЭБУ кода иммобилайзера).

    2. Отсоедините разъем B72 ЕСМ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      H81-3 (EFII) - B72-15 (IMO) Всегда Менее 1 Ом
      H81-3 (EFII) - масса Всегда 10 кОм или более
      B72-15 (IMO) - масса кузова Всегда 10 кОм или более
      H81-4 (EFIO) - B72-16 (IMI) Всегда Менее 1 Ом
      H81-4 (EFIO) - масса Всегда 10 кОм или более
      B72-16 (IMI) - масса кузова Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)
