СИСТЕМА ECD (для моделей без DPF), Diagnostic DTC:P0180, P0182, P0183

Код DTC Наименование DTC
P0180 Цепь "A" датчика температуры топлива
P0182 Низкий уровень сигнала на входе цепи "A" датчика температуры топлива
P0183 Высокий уровень сигнала на входе цепи "A" датчика температуры топлива

ОПИСАНИЕ

Датчик температуры топлива измеряет температуру топлива. В конструкции датчика имеется термистор, сопротивление которого изменяется в зависимости от температуры топлива. При низкой температуре топлива сопротивление термистора возрастает. При высокой температуре сопротивление понижается. Изменение сопротивления пропорционально изменению напряжения на контактах ЕСМ (см. рис. 1).

Датчик температуры топлива подключен к ECM. Напряжение питания 5 В подается на датчик температуры топлива с контакта THF ЕСМ через резистор R.

Резистор R и датчик температуры топлива соединены последовательно. В результате изменения сопротивления датчика температуры топлива из-за изменения температуры топлива напряжение на контакте THA также изменяется. На основании данного сигнала ЕСМ корректирует компенсацию регулирования давления нагнетающего топливного насоса.

A01BABVE01
P0180
Режим поездки при обнаружении DTC Условие обнаружения DTC Неисправный участок
Зажигание включено в течение 0,5 с Обрыв или короткое замыкание в цепи датчика температуры топлива в течение 0,5 с (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи датчика температуры топлива

  • Датчик температуры топлива

  • ECM
P0182
Режим поездки при обнаружении DTC Условие обнаружения DTC Неисправный участок
Зажигание включено в течение 0,5 с Короткое замыкание в цепи датчика температуры топлива в течение 0,5 с (логика диагностирования за 1 поездку).

  • Короткое замыкание в цепи датчика температуры топлива

  • Датчик температуры топлива

  • ECM
P0183
Режим поездки при обнаружении DTC Условие обнаружения DTC Неисправный участок
Зажигание включено в течение 0,5 с Обрыв в цепи датчика температуры топлива в течение 0,5 с (логика диагностирования за 1 поездку).

  • Обрыв в цепи датчика температуры топлива

  • Датчик температуры топлива

  • ECM
Сопутствующие параметры Data List
№ DTC Параметры из Data List
P0180 Fuel Temperature
P0182
P0183

Tech Tips


  • Если регистрируется DTC P0180, P0182 и/или P0183, могут появиться следующие признаки:


    • Пропуск зажигания

    • Шум сгорания

    • Черный дым

    • Недостаток мощности

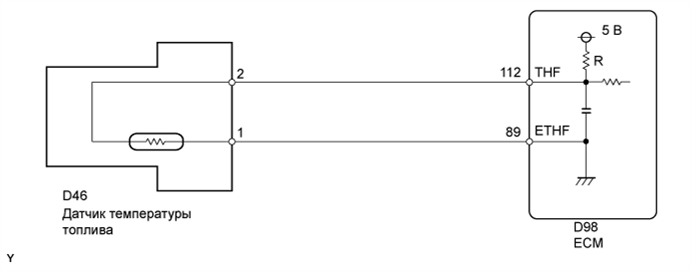

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01BER0E75

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

После замены новый ЕСМ необходимо зарегистрировать (см. стр. Click here) и инициализировать (см. стр. Click here).

Tech Tips

С помощью GTS считайте данные фиксированного набора параметров. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (FUEL TEMPERATURE)


    1. Подключите GTS к DLC3.

    2. Включите зажигание и GTS.

    3. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Temperature.

    4. Снимите показания.

      OK
      Соответствует действительной температуре топлива
      Результат
      Результат Следующий шаг
      -40°C (-40°F) А
      Не менее 140°C (284°F) B
      OK (соответствует действительной температуре топлива) C

      Tech Tips


      • При наличии обрыва в данной цепи GTS указывает температуру -40°C (-40°F).

      • При наличии короткого замыкания в данной цепи GTS показывает температуру 140°C (284°F) или выше.


    B

    СНИМИТЕ ПОКАЗАНИЯ GTS (CHECK FOR SHORT IN WIRE HARNESS) Click here

    C

    ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ Click here

    А

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (CHECK FOR OPEN IN WIRE HARNESS)


    1. A01BECVE14
      Обозначения на рисунке
      *1 Датчик температуры топлива
      *2 ECM
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику температуры топлива)

      Отсоедините разъем датчика температуры топлива.

    2. Соедините контакты 2 и 1 разъема датчика температуры топлива.

    3. Подключите GTS к DLC3.

    4. Включите зажигание и GTS.

    5. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Temperature.

    6. Снимите показания.

      OK
      Не менее 140°C (284°F)

    7. Подсоедините разъем датчика температуры топлива.


    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА - ЕСМ) Click here

    OK

  3. ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА


    1. Замените датчик температуры топлива (см. стр. Click here).


    ДАЛЕЕ

    УДАЛИТЕ ВОЗДУХ ИЗ ТОПЛИВНОЙ СИСТЕМЫ Click here

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА - ЕСМ)


    1. Отсоедините разъем датчика температуры топлива.

    2. Отсоедините разъемы ECM.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      D46-2 - D98-112 (THF) Всегда Менее 1 Ом
      D46-1 - D98-89 (ETHF) Всегда Менее 1 Ом

    4. Подсоедините разъем датчика температуры топлива.

    5. Подсоедините разъем ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ Click here

    OK

  5. ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ ECM. ЕСЛИ ПОДКЛЮЧЕНИЕ НАДЕЖНО, ЗАМЕНИТЕ ECM


    1. Замените ECM (см. стр. Click here).


    ДАЛЕЕ

    ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ Click here

  6. СНИМИТЕ ПОКАЗАНИЯ GTS (CHECK FOR SHORT IN WIRE HARNESS)


    1. A01BHWTE06
      Обозначения на рисунке
      *1 Датчик температуры топлива
      *2 ECM

      Отсоедините разъем датчика температуры топлива.

    2. Подключите GTS к DLC3.

    3. Включите зажигание и GTS.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Fuel Temperature.

    5. Снимите показания.

      OK
      -40°C (-40°F)

    6. Подсоедините разъем датчика температуры топлива.


    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА - ЕСМ) Click here

    OK

  7. ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА


    1. Замените датчик температуры топлива (см. стр. Click here).


    ДАЛЕЕ

    УДАЛИТЕ ВОЗДУХ ИЗ ТОПЛИВНОЙ СИСТЕМЫ Click here

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА - ЕСМ)


    1. Отсоедините разъем датчика температуры топлива.

    2. Отсоедините разъем ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      D46-2 или D98-112 (THF) - масса Всегда 10 кОм или более

    4. Подсоедините разъем датчика температуры топлива.

    5. Подсоедините разъем ECM.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ Click here

    OK

  9. ЗАМЕНИТЕ ECM


    1. Замените ECM (см. стр. Click here).


    ДАЛЕЕ

    ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ Click here

  10. УДАЛИТЕ ВОЗДУХ ИЗ ТОПЛИВНОЙ СИСТЕМЫ


    1. Удалите воздух из топливной системы (см. стр. Click here).


    ДАЛЕЕ

  11. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ НАГНЕТАЮЩЕГО ТОПЛИВНОГО НАСОСА


    1. Выполните инициализацию нагнетающего топливного насоса (см. стр. Click here).


    ДАЛЕЕ

    ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ Click here

  12. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ


    1. Отремонтируйте или замените жгут проводов или разъем.


    ДАЛЕЕ

  13. ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ


    1. Подключите GTS к DLC3.

    2. Сбросьте коды DTC (см. стр. Click here).

    3. Включите зажигание на 1 с или более.

    4. Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes.

    5. Убедитесь, что DTC не выводится снова.


    ДАЛЕЕ

    КОНЕЦ
