EMISSION CONTROL SYSTEM PARTS LOCATION

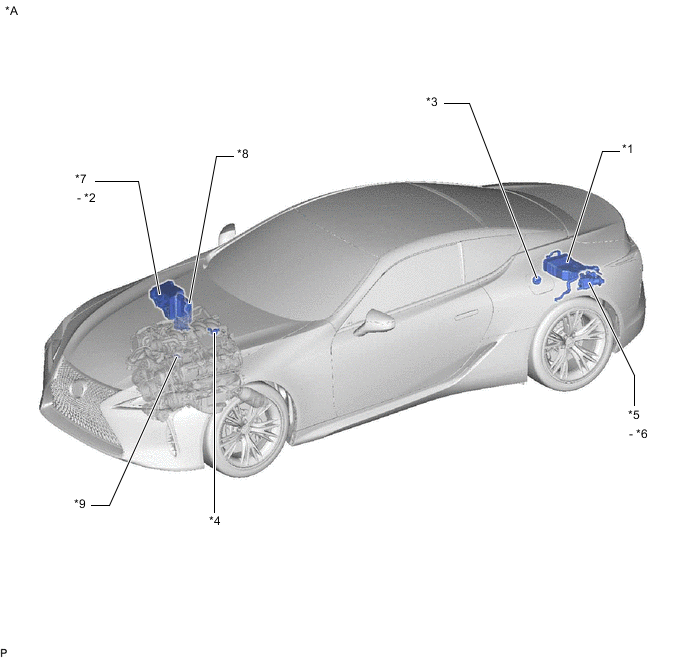

ILLUSTRATION

B000YVFC02
*A w/ Canister Pump Module - -
*1 CANISTER *2 EFI-MAIN NO. 1 RELAY
*3 FUEL TANK CAP *4 PURGE VALVE
*5 FUEL OUTLET VALVE ASSEMBLY *6 CANISTER PUMP MODULE
*7

NO. 1 ENGINE ROOM RELAY BLOCK

- EFI NO. 2 FUSE

*8 ECM
*9 PCV VALVE - -

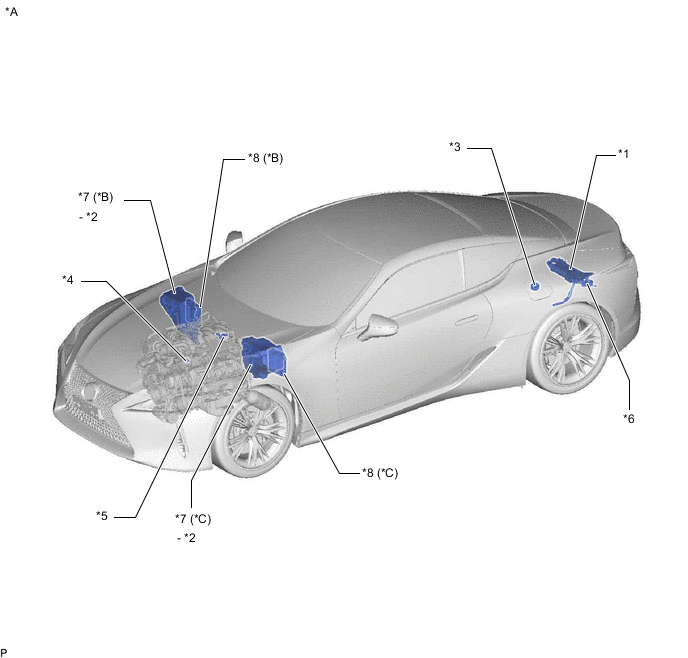

ILLUSTRATION

B000VGPC01
*A w/o Canister Pump Module *B for LHD
*C for RHD - -
*1 CANISTER *2 EFI-MAIN NO. 1 RELAY
*3 FUEL TANK CAP *4 PCV VALVE
*5 PURGE VALVE *6 FUEL OUTLET VALVE ASSEMBLY
*7

NO. 1 ENGINE ROOM RELAY BLOCK

- EFI NO. 2 FUSE

*8 ECM
