CHARGING SYSTEM PARTS LOCATION

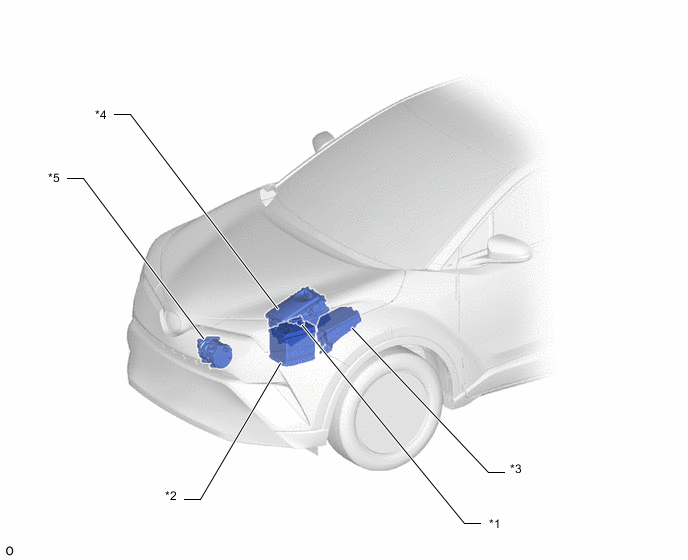

ILLUSTRATION

A001O18C01
*1 BATTERY STATE SENSOR ASSEMBLY *2 AUXILIARY BATTERY
*3

NO. 1 ENGINE ROOM RELAY BLOCK

- IGCT RELAY

- BATT-S FUSE

- IGCT-IG FUSE

- IGCT NO. 2 FUSE

*4 INVERTER WITH CONVERTER ASSEMBLY
*5 COMPRESSOR WITH MOTOR ASSEMBLY - -

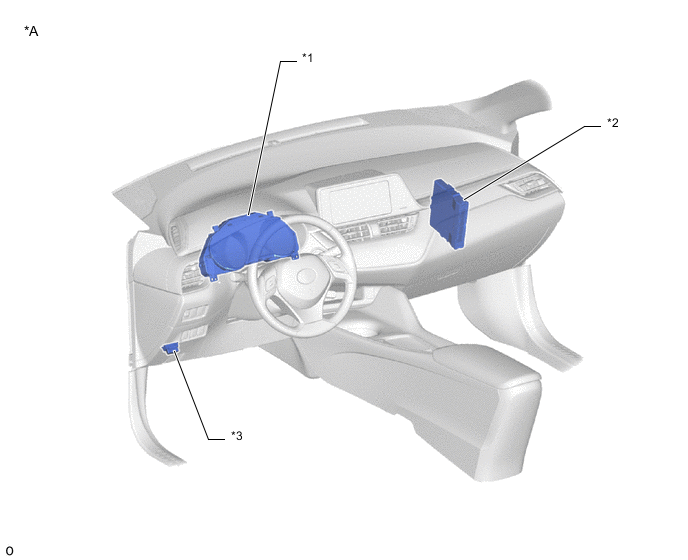

ILLUSTRATION

A001PKUC02
*A for LHD - -
*1 COMBINATION METER ASSEMBLY *2 HYBRID VEHICLE CONTROL ECU
*3 DLC3 - -

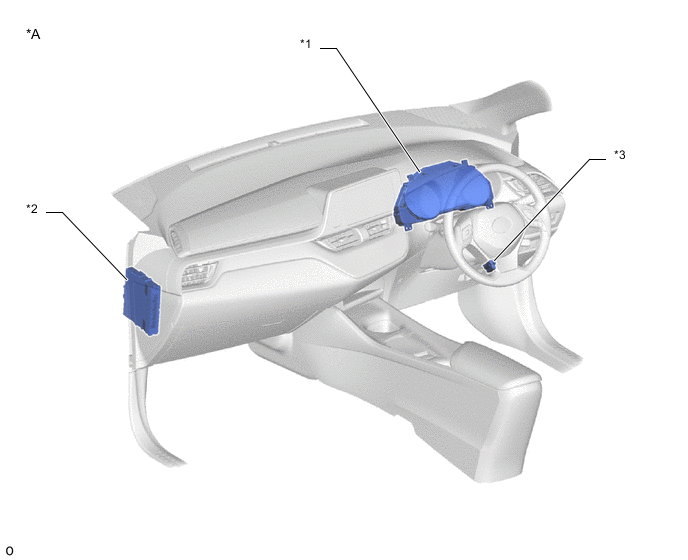

ILLUSTRATION

A001QDDC02
*A for RHD - -
*1 COMBINATION METER ASSEMBLY *2 HYBRID VEHICLE CONTROL ECU
*3 DLC3 - -
