КОЖУХ ЛЮКА (для моделей со стеклянной крышей) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ № 1 В СБОРЕ




   1. Установите солнцезащитную панель № 1 на солнцезащитную панель № 2.

   2.

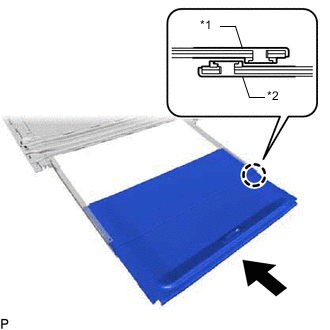

      Обозначения на рисунке

      *1	Солнцезащитная панель № 1 в сборе
      *2	Солнцезащитная панель № 2 в сборе

      Сдвиньте и установите солнцезащитную панель № 1 с солнцезащитной панелью № 2, как показано на рисунке.

   3.

      Вставьте 2 троса привода люка, как показано на рисунке.

   4.

      Введите в зацепление 2 захвата и 6 направляющие.

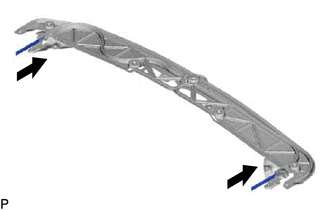

   5. С помощью торцевого ключа "TORX" T25 установите оправку направляющей троса привода люка и закрепите ее 6 винтами.

      Torque:

      5,0 Н*м  { 51 кгс*см, 44 фунт-сила-дюйма }

   6.

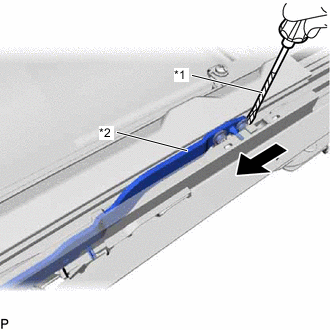

      Обозначения на рисунке

      *1	Защитная клейкая лента
      *2	Тяга задней колодки люка

      Отверткой сдвиньте тягу задней колодки люка в направлении, указанном на рисунке стрелкой, в полностью закрытое положение.

      Tech Tips




      • Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      • Порядок выполнения работ для правой и левой сторон одинаков.

   7.

      С помощью торцевого ключа "TORX" T25 установите 2 стопора солнцезащитного навеса люка № 1 и закрепите их 2 винтами.

      Torque:

      3,0 Н*м  { 31 кгс*см, 27 фунт-сила-дюймов }

      Tech Tips

      Порядок выполнения работ для правой и левой сторон одинаков.

2. УСТАНОВИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ № 4 В СБОРЕ




   1.

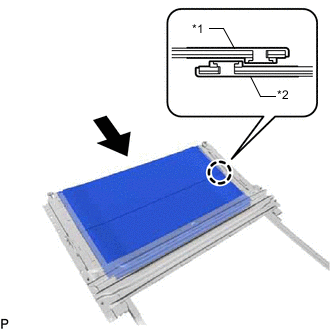

      Обозначения на рисунке

      *1	Солнцезащитная панель № 3 в сборе
      *2	Солнцезащитная панель № 4 в сборе

      Сдвиньте и установите солнцезащитную панель № 4 с солнцезащитной панелью № 3.

   2.

      С помощью торцевого ключа "TORX" T25 установите 2 стопора солнцезащитного навеса люка № 1 и закрепите их 2 винтами.

      Torque:

      3,0 Н*м  { 31 кгс*см, 27 фунт-сила-дюймов }

      Tech Tips

      Порядок выполнения работ для правой и левой сторон одинаков.

3. ОТРЕГУЛИРУЙТЕ ПОЛНОСТЬЮ ЗАКРЫТОЕ ПОЛОЖЕНИЕ



   1.

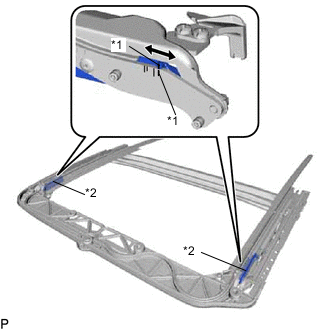

      Обозначения на рисунке

      *1	Метка совмещения
      *2	Колодка люка

      С помощью отвертки сдвиньте колодку люка в сборе в одном из направлений, указанных на рисунке стрелкой, и совместите метки.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

4. УСТАНОВИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ




   1.

      Установите приводной механизм люка в сборе и закрепите его 2 болтами.

      Torque:

      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }
