СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Невозможно управлять электрическим стеклоподъемником правой задней двери с помощью переключателя электрического стеклоподъемника правой задней двери

ОПИСАНИЕ

Когда включено зажигание (IG), электродвигатель стеклоподъемника в сборе (правой задней двери) приводится в действие посредством переключателя электрического стеклоподъемника правой задней двери. Электродвигатель стеклоподъемника в сборе (правой задней двери) содержит электродвигатель, приводной механизм и элементы ЭБУ.

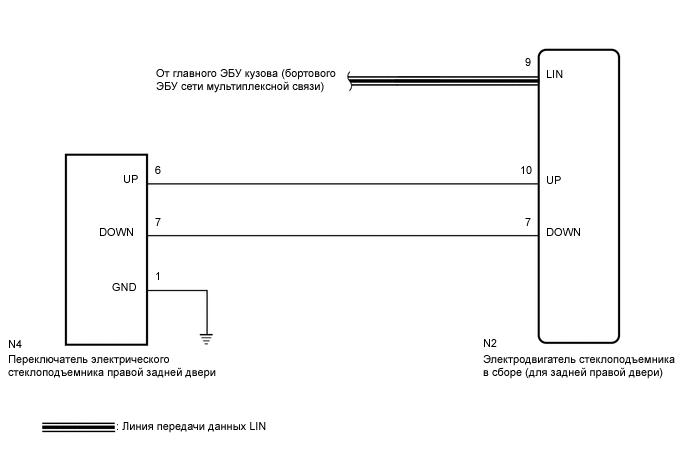

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ GTS (КУЗОВ)




   1. Подключите GTS к DLC3.

   2. Включите зажигание (IG).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

   5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Main Body (Кузов)

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      Communication RR-Door Motor	Состояние соединения между электродвигателем стеклоподъемника в сборе (правой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP	ОК: Связь в норме STOP: Связь прекращена	-

      OK
      На экране GTS отображается OK.




   NG

   ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (См. раздел "Порядок поиска неисправностей") (см. стр. Click here)

   OK

2. СНИМИТЕ ПОКАЗАНИЯ GTS (ЭЛЕКТРОДВИГАТЕЛЬ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)




   1. Войдите в следующие меню: Body Electrical / RR-Door Motor / Data List.

   2. Снимите показания с дисплея GTS в режиме DATA LIST.

      Электродвигатель стеклоподъемника правой задней двери

      Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
      RR Door P/W Up SW	Сигнал переключателя ручного подъема электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери включен OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери не включен	-
      RR Door P/W Down SW	Сигнал переключателя ручного опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери включен OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери не включен	-

      OK
      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).




   NG

   ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) Click here

   OK

3. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (RR-DOOR MOTOR)




   1. Войдите в следующие меню: Body Electrical / RR-Door Motor / Active Test.

   2. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      CAUTION:

      Так как в данном испытании приводятся в движение отдельные узлы и деталия автомобиля, будьте осторожны и остерегайтесь получения травм. В режиме Active Test функция травмобезопасности не работает.

      Электродвигатель стеклоподъемника правой задней двери

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Power Window	Электрический стеклоподъемник	OFF/UP/DOWN	-

      OK
      Электрический стеклоподъемник правой задней двери работает нормально.




   OK

   ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

   NG

   ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (см. стр. Click here)

4. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)



   1.

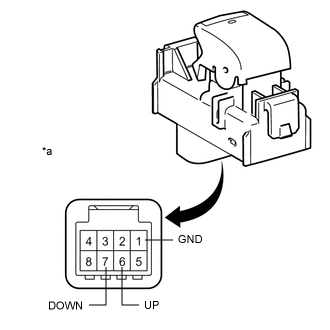

      Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (Переключатель электрического стеклоподъемника в сборе (для правой задней двери))

      Снимите переключатель электрического стеклоподъемника в сборе (для правой задней двери) (см. стр. Click here).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия 6 (UP) - 1 (GND) Положение "автоматический подъем" или "подъем" Менее 1 Ом 7 (DOWN) - 1 (GND) Положение "автоматическое опускание" или "опускание" Менее 1 Ом




   NG

   ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) (см. стр. Click here)

   OK

5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ПРАВОЙ ЗАДНЕЙ ДВЕРИ) И МАССА)




   1. Отсоедините разъем N2 электродвигателя стеклоподъемника в сборе (для правой задней двери).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия N4-6 (UP) - N2-10 (UP) Всегда Менее 1 Ом N4-7 (DOWN) - N2-7 (DOWN) Всегда Менее 1 Ом N4-1 (GND) - масса Всегда Менее 1 Ом N4-6 (UP) - масса Всегда 10 кОм или более N4-7 (DOWN) - масса Всегда 10 кОм или более N2-10 (UP) - масса Всегда 10 кОм или более N2-7 (DOWN) - масса Всегда 10 кОм или более




   OK

   ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ (см. стр. Click here)

   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
