СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Функция дистанционного подъема / опускания не работает

ОПИСАНИЕ

При включенном зажигании (IG) главный переключатель сети мультиплексной связи передает по коммуникационной линии LIN сигналы дистанционного подъема/опускания на каждый электродвигатель стеклоподъемника.

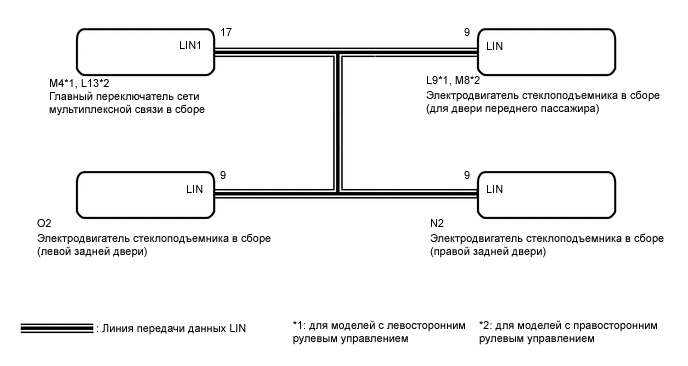

СХЕМА СОЕДИНЕНИЙ

A01W5D6E55

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Система управления электрическими стеклоподъемниками использует систему передачи данных LIN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (см. стр. Click here). Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.

  • Если электродвигатель механизма стеклоподъемника заменялся на новый, инициализируйте систему управления электрическими стеклоподъемниками (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (КУЗОВ)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Main Body (Кузов)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Communication P-Door Motor Состояние соединения между электродвигателем стеклоподъемника в сборе (для двери переднего пассажира) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP

      ОК: Связь в норме

      STOP: Связь прекращена

      		 -
      Communication RR-Door Motor Состояние соединения между электродвигателем стеклоподъемника в сборе (правой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP

      ОК: Связь в норме

      STOP: Связь прекращена

      		 -
      Communication RL-Door Motor Состояние соединения между электродвигателем стеклоподъемника в сборе (левой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP

      ОК: Связь в норме

      STOP: Связь прекращена

      		 -
      Communication Master SW Состояние соединения между главным переключателем сети мультиплексной связи и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP

      ОК: Связь в норме

      STOP: Связь прекращена

      		 -
      OK
      На экране GTS отображается OK.

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN" (См. раздел "Порядок поиска неисправностей") (см. стр. Click here)

    OK

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ)


    1. Войдите в следующие меню: Body Electrical / Master Switch / Data List.

    2. Снимите показания с дисплея GTS в режиме DATA LIST.

      Master Switch (Главный выключатель)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      P Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника двери со стороны переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира включен

      OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником двери переднего пассажира не включен

      		 -
      RR Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери включен

      OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником правой задней двери не включен

      		 -
      RL Door P/W Auto SW Сигнал переключателя автоматического подъема/опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери включен

      OFF (ВЫКЛ): Переключатель автоматического управления электрическим стеклоподъемником левой задней двери не включен

      		 -
      P Door P/W Up SW Сигнал переключателя ручного подъема электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира включен

      OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника двери переднего пассажира не включен

      		 -
      RR Door P/W up switch Сигнал переключателя ручного подъема электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери включен

      OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника правой задней двери не включен

      		 -
      RL Door P/W up switch Сигнал переключателя ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери включен

      OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери не включен

      		 -
      P Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира включен

      OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника двери переднего пассажира включен

      		 -
      RR Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери включен

      OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника правой задней двери не включен

      		 -
      RL Door P/W Down SW Сигнал переключателя ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери включен

      OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери не включен

      		 -
      Window Lock Switch Status Сигнал выключателя блокировки электрических стеклоподъемников / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель блокировки стеклоподъемников находится в положении блокировки

      OFF (ВЫКЛ): Выключатель блокировки стеклоподъемников находится в положении разблокировки

      		 -
      OK
      На экране GTS соответственно отображается ON (ВКЛ) или OFF (ВЫКЛ).
      Результат
      Результат Следующий шаг
      NG А
      OK (функция дистанционного подъема / опускания электрического стеклоподъемника двери со стороны переднего пассажира не действует) B
      OK (функция дистанционного подъема / опускания электрического стеклоподъемника левой задней двери не действует) C
      OK (функция дистанционного подъема / опускания электрического стеклоподъемника правой задней двери не действует) C

    А

    ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ПРАВОЙ ЗАДНЕЙ ДВЕРИ ИЛИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) (см. стр. Click here)
