СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей без ЭБУ центрального сетевого шлюза), Diagnostic DTC:U0199

Код DTC Наименование DTC
U0199 Нарушение связи с блоком управления двери "A"

ОПИСАНИЕ

№ DTC Условие обнаружения DTC Неисправный участок
U0199

  • Нарушение связи с ЭБУ электропривода наружного зеркала (для моделей с левосторонним рулевым управлением со стороны переднего пассажира) сохраняется.

  • Нарушение связи с ЭБУ электропривода наружного зеркала (для моделей с правосторонним рулевым управлением со стороны водителя) сохраняется.

  • Вспомогательная шина или разъем ЭБУ электропривода наружного зеркала (для моделей с левосторонним рулевым управлением, со стороны переднего пассажира)

  • Цепь питания ЭБУ электропривода наружного зеркала (для моделей с левосторонним рулевым управлением, со стороны переднего пассажира)

  • Цепь массы ЭБУ электропривода наружного зеркала в сборе (для моделей с левосторонним рулевым управлением, со стороны переднего пассажира)

  • ЭБУ электропривода наружного зеркала в сборе (для моделей с левосторонним рулевым управлением, со стороны переднего пассажира)

  • Вспомогательная шина или разъем ЭБУ электропривода наружного зеркала (для моделей с правосторонним рулевым управлением, со стороны водителя)

  • Цепь питания ЭБУ электропривода наружного зеркала (для моделей с правосторонним рулевым управлением, со стороны водителя)

  • Цепь массы ЭБУ электропривода наружного зеркала в сборе (для моделей с правосторонним рулевым управлением, со стороны водителя)

  • ЭБУ электропривода наружного зеркала в сборе (для моделей с правосторонним рулевым управлением, со стороны водителя)

Tech Tips

Эта диагностическая процедура предназначена для случаев, когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) выводит код DTC U0199 (информация на экране GTS: Main Body).

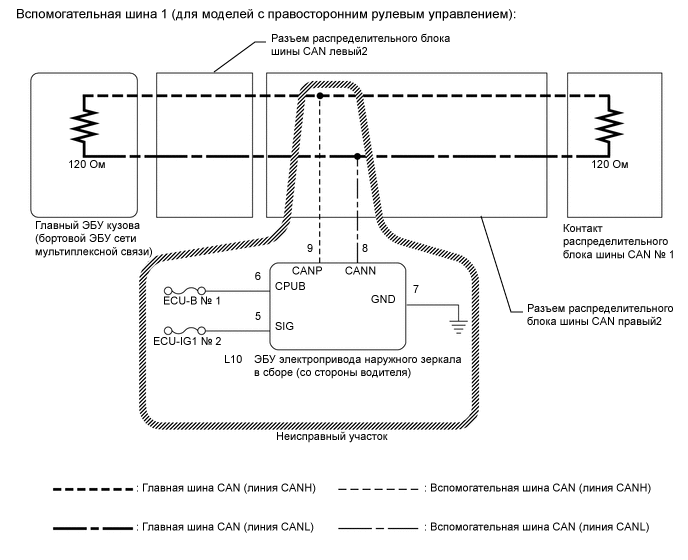

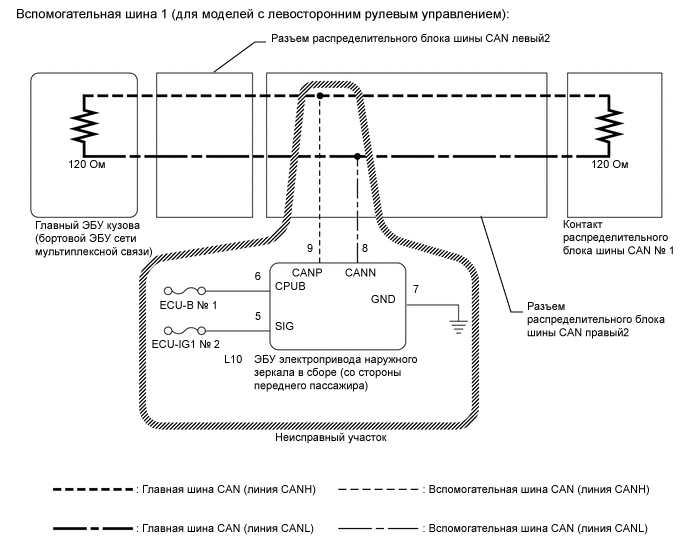

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01W2IFE25
A01W2IFE26

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите зажигание (IG) и подождите не менее 20 с.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Снова проверьте диагностические коды неисправности DTC.

      Tech Tips

      Если Main Body главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) выводит код DTC U1002, это указывает на неисправность вспомогательной шины 1. Выполните диагностику для кода DTC U1002 и проверьте исправность вспомогательной шины 1.

      Результат
      Результат Перейти к
      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) не выводит код DTC U1002 (информация на экране GTS: Main Body) А
      Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) выводит код DTC U1002 (информация на экране GTS: Main Body) B

    B

    ПЕРЕЙДИТЕ К ПРОЦЕДУРЕ ДИАГНОСТИКИ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ 1 НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА)


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. A01W4Z8E04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода наружного зеркала)

      Отсоедините разъем L10 ЭБУ электропривода наружного зеркала.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      L10-9 (CANP) - L10-8 (CANN) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. A01W1EUE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода наружного зеркала)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      L10-7 (GND) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом

    2. Вновь подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. A01W2YGE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электропривода наружного зеркала)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      L10-6 (CPUB) - масса Всегда 11-14 В
      L10-5 (SIG) - масса Зажигание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
