СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей без ЭБУ центрального сетевого шлюза) КОНТАКТЫ ЭБУ

Note


  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  • Выключите зажигание перед измерением сопротивления между линиями главной и вспомогательной (отводной) шин CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • В данном разделе приведены стандартные значения для всех компонентов, связанных с CAN.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.


  1. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ЛЕВЫЙ1 (для моделей с левосторонним рулевым управлением)


    1. Проверьте левый1 разъем распределительного блока шины CAN.


      1. Схема соединений

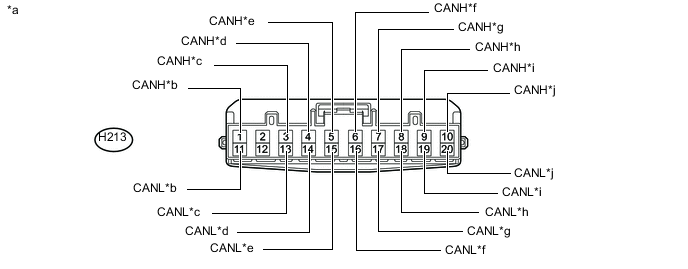

        A01VZDSE02
        Обозначения на рисунке
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к разъему распределительного блока шины CAN левый1)

        		 *b

        к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

        (для шины V)
        *c

        ЭБУ запуска и останова двигателя

        (для моделей с 6AR-FSE)

        (для шины V)

        		 *d

        к датчику положения рулевого колеса

        (для шины V)
        *e

        К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)

        (для шины V)

        		 *f

        К DLC3

        (для шины V)
        *g

        к центральному блоку управления системы SRS

        (для шины V)

        		 *h

        К щитку приборов в сборе

        (для шины V)
        *i

        к правому1 разъему распределительного блока шины CAN

        (для шины V)

        		 *j

        К ЭБУ рулевого управления с электроусилителем в сборе

        (для шины V)

      2. Проверьте схему соединений устройств, подключенных к левому1 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H213-1 (CANH) Y

        ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

        (для шины V)
        H213-11 (CANL) W
        H213-3 (CANH) BE

        ЭБУ запуска и останова двигателя*

        (для шины V)
        H213-13 (CANL) W
        H213-4 (CANH) P

        Датчик положения рулевого колеса

        (для шины V)
        H213-14 (CANL) W
        H213-5 (CANH) В

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для шины V)
        H213-15 (CANL) W
        H213-6 (CANH) Y

        DLC3

        (для шины V)
        H213-16 (CANL) W
        H213-7 (CANH) L

        Блок управления системы SRS

        (для шины V)
        H213-17 (CANL) W
        H213-8 (CANH) G

        Щиток приборов в сборе

        (для шины V)
        H213-18 (CANL) W
        H213-9 (CANH) R

        Правый1 разъем распределительного блока шины CAN

        (для шины V)
        H213-19 (CANL) W
        H213-10 (CANH) B

        ЭБУ рулевого управления с усилителем с электродвигателем в сборе

        (для шины V)
        H213-20 (CANL) W

        • *: для моделей с 6AR-FSE

  2. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ПРАВЫЙ1 (для моделей с левосторонним рулевым управлением)


    1. Проверьте правый1 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W3NHE05
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN правый1)

        		 *b

        к приемопередатчику системы обработки и передачи информации

        (для моделей с приемопередатчиком системы обработки и передачи информации)

        (для шины V)
        *c

        к ЭБУ предупреждения о недопустимой дистанции

        (для шины V)

        		 *d

        к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        (для шины V)
        *e

        к блоку управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)

        (для шины V)

        		 *f

        К радиоприемнику в сборе

        (для моделей с приемником системы навигации или с радиоприемником с дисплеем)

        (для шины V)
        *g

        К блоку управления системой кондиционирования

        (для шины V)

        		 *h

        к левому1 разъему распределительного блока шины CAN

        (для шины V)
        *i

        К ECM

        (для шины V)

        		 - -

      2. Проверьте схему соединений устройств, подключенных к правому1 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H200-1 (CANH) BE

        Приемопередатчик системы обработки и передачи информации*1

        (для шины V)
        H200-2 (CANL) W
        H132-1 (CANH) P

        ЭБУ предупреждения о недопустимой дистанции

        (для шины V)
        H132-2 (CANL) W
        H127-1 (CANH) В

        ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        (для шины V)
        H127-2 (CANL) W
        H126-1 (CANH) Y

        Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)

        (для шины V)
        H126-2 (CANL) W
        H128-1 (CANH) L

        Радиоприемник в сборе*2*3

        (для шины V)
        H128-2 (CANL) W
        H123-1 (CANH) G

        Блок управления системой кондиционирования в сборе

        (для шины V)
        H123-2 (CANL) W
        H122-1 (CANH) R

        Левый1 разъем распределительного блока шины CAN

        (для шины V)
        H122-2 (CANL) W
        H125-1 (CANH) B

        ECM

        (для шины V)
        H125-2 (CANL) W

        • *1: Для моделей с приемопередатчиком системы обработки и передачи информации

        • *2: для моделей с приемником системы навигации

        • *3: для моделей с радиоприемником с дисплеем

  3. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ЛЕВЫЙ2 (для моделей с левосторонним рулевым управлением)


    1. Проверьте левый2 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W05EE01
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (левый2 разъем распределительного блока шины CAN)

        		 *b

        к задней телекамере в сборе

        (для моделей с радиоприемником с дисплеем (с мониторной системой помощи при парковке без системы помощи при парковке в ряд))

        (для вспомогательной шины 1)
        *c

        к электродвигателю доводчика двери багажного отделения

        (для моделей с системой двери багажного отделения с электроприводом)

        (для вспомогательной шины 1)

        		 *d

        К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)

        (для вспомогательной шины 1)
        *e

        к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты

        (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

        (для вспомогательной шины 1)

        		 *f

        К ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

        (для моделей с функцией изменения положения зеркал при включении передачи заднего хода)

        (для вспомогательной шины 1)
        *g

        к переключателю электропривода левого переднего сиденья

        (для моделей с системой запоминания положения сиденья)

        (для вспомогательной шины 1)

        		 *h

        к правому2 разъему распределительного блока шины CAN

        (для вспомогательной шины 1)

      2. Проверьте схему соединений устройств, подключенных к левому2 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H185-1 (CANH) P

        Задняя телекамера в сборе*1

        (для вспомогательной шины 1)
        H185-2 (CANL) GR
        H135-1 (CANH) В

        Электродвигатель доводчика двери багажного отделения*2

        (для вспомогательной шины 1)
        H135-2 (CANL) GR
        H136-1 (CANH) Y

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для вспомогательной шины 1)
        H136-2 (CANL) GR
        H137-1 (CANH) L

        Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты*3

        (для вспомогательной шины 1)
        H137-2 (CANL) GR
        H138-1 (CANH) G

        ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)*5

        (для вспомогательной шины 1)
        H138-2 (CANL) GR
        H140-1 (CANH) R

        Переключатель электропривода левого переднего сиденья*4

        (для вспомогательной шины 1)
        H140-2 (CANL) GR
        H142-1 (CANH) B

        Правый2 разъем распределительного блока шины CAN

        (для вспомогательной шины 1)
        H142-2 (CANL) GR

        • *1: для моделей с радиоприемником с дисплеем (с мониторной системой помощи при парковке без системы помощи при парковке в ряд)

        • *2: для моделей с системой двери багажного отделения с электроприводом

        • *3: для моделей с наклонной телескопической рулевой колонкой с электроприводом

        • *4: для моделей с системой запоминания положения сиденья

        • *5: для моделей с функцией изменения положения зеркал при включении передачи заднего хода

  4. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ПРАВЫЙ2 (для моделей с левосторонним рулевым управлением)


    1. Проверьте правый2 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W0B5E01
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN правый2)

        		 *b

        к контакту распределительного блока шины CAN № 1

        (для вспомогательной шины 1)
        *c

        К переключателю электропривода правого переднего сиденья

        (для моделей с системой запоминания положения сиденья)

        (для вспомогательной шины 1)

        		 *d

        К ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

        (для моделей с функцией изменения положения зеркал при включении передачи заднего хода)

        (для вспомогательной шины 1)
        *e

        к левому2 разъему распределительного блока шины CAN

        (для вспомогательной шины 1)

        		 - -

      2. Проверьте схему соединений устройств, подключенных к правому2 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H144-1 (CANH) L

        Контакт распределительного блока шины CAN № 1

        (для вспомогательной шины 1)
        H144-2 (CANL) GR
        H141-1 (CANH) G

        Переключатель электропривода правого переднего сиденья*1

        (для вспомогательной шины 1)
        H141-2 (CANL) GR
        H139-1 (CANH) R

        ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)*2

        (для вспомогательной шины 1)
        H139-2 (CANL) GR
        H143-1 (CANH) B

        Левый2 разъем распределительного блока шины CAN

        (для вспомогательной шины 1)
        H143-2 (CANL) GR

        • *1: для моделей с системой запоминания положения сиденья

        • *2: для моделей с функцией изменения положения зеркал при включении передачи заднего хода

  5. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ЛЕВЫЙ1 (для моделей с правосторонним рулевым управлением)


    1. Проверьте левый1 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

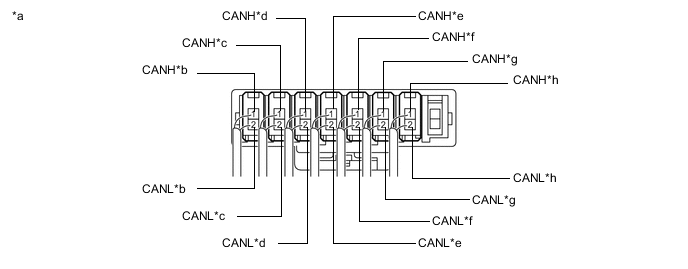

        A01W3AHE02
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN левый1)

        		 *b

        К радиоприемнику в сборе

        (для моделей с приемником системы навигации или с радиоприемником с дисплеем)

        (для шины V)
        *c

        К ЭБУ рулевого управления с электроусилителем в сборе

        (для шины V)

        		 *d

        К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)

        (для шины V)
        *e

        к центральному блоку управления системы SRS

        (для шины V)

        		 *f

        К ECM

        (для шины V)
        *g

        К блоку управления системой кондиционирования

        (для шины V)

        		 *h

        к правому1 разъему распределительного блока шины CAN

        (для шины V)

      2. Проверьте схему соединений устройств, подключенных к левому1 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H128-1 (CANH) BE

        Радиоприемник в сборе*1*2

        (для шины V)
        H128-2 (CANL) W
        H167-1 (CANH) P

        ЭБУ рулевого управления с усилителем с электродвигателем в сборе

        (для шины V)
        H167-2 (CANL) W
        H118-1 (CANH) V

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для шины V)
        H118-2 (CANL) W
        H211-1 (CANH) Y

        Блок управления системы SRS

        (для шины V)
        H211-2 (CANL) W
        H125-1 (CANH) L

        ECM

        (для шины V)
        H125-2 (CANL) W
        H123-1 (CANH) G

        Блок управления системой кондиционирования в сборе

        (для шины V)
        H123-2 (CANL) W
        H116-1 (CANH) R

        Правый1 разъем распределительного блока шины CAN

        (для шины V)
        H116-2 (CANL) W

        • *1: для моделей с приемником системы навигации

        • *2: для моделей с радиоприемником с дисплеем

  6. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ПРАВЫЙ1 (для моделей с правосторонним рулевым управлением)


    1. Проверьте правый1 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W3NHE05
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN правый1)

        		 *b

        к датчику положения рулевого колеса

        (для шины V)
        *c

        к ЭБУ предупреждения о недопустимой дистанции

        (для шины V)

        		 *d

        к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

        (для шины V)
        *e

        К DLC3

        (для шины V)

        		 *f

        к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

        (для шины V)
        *g

        К щитку приборов в сборе

        (для шины V)

        		 *h

        к левому1 разъему распределительного блока шины CAN

        (для шины V)
        *i

        к блоку управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)

        (для шины V)

        		 - -

      2. Проверьте схему соединений устройств, подключенных к правому1 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H120-1 (CANH) BE

        Датчик положения рулевого колеса

        (для шины V)
        H120-2 (CANL) W
        H132-1 (CANH) P

        ЭБУ предупреждения о недопустимой дистанции

        (для шины V)
        H132-2 (CANL) W
        H127-1 (CANH) В

        ЭБУ сертификации (ЭБУ электронного ключа питания в сборе)

        (для шины V)
        H127-2 (CANL) W
        H119-1 (CANH) Y

        DLC3

        (для шины V)
        H119-2 (CANL) W
        H214-1 (CANH) L

        ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

        (для шины V)
        H214-2 (CANL) W
        H117-1 (CANH) G

        Щиток приборов в сборе

        (для шины V)
        H117-2 (CANL) W
        H122-1 (CANH) R

        Левый1 разъем распределительного блока шины CAN

        (для шины V)
        H122-2 (CANL) W
        H126-1 (CANH) B

        Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)

        (для шины V)
        H126-2 (CANL) W

  7. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ЛЕВЫЙ2 (для моделей с правосторонним рулевым управлением)


    1. Проверьте левый2 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W1FPE01
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN левый2)

        		 *b

        к задней телекамере в сборе

        (для моделей с радиоприемником с дисплеем (с мониторной системой помощи при парковке без системы помощи при парковке в ряд))

        (для вспомогательной шины 1)
        *c

        К главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи)

        (для вспомогательной шины 1)

        		 *d

        К ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

        (для вспомогательной шины 1)
        *e

        к переключателю электропривода левого переднего сиденья

        (для моделей с системой запоминания положений сидений (со стороны переднего пассажира))

        (для вспомогательной шины 1)

        		 *f

        к правому2 разъему распределительного блока шины CAN

        (для вспомогательной шины 1)

      2. Проверьте схему соединений устройств, подключенных к левому2 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H185-1 (CANH) P

        Задняя телекамера в сборе*1

        (для вспомогательной шины 1)
        H185-2 (CANL) GR
        H136-1 (CANH) L

        Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

        (для вспомогательной шины 1)
        H136-2 (CANL) GR
        H138-1 (CANH) G

        ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира)

        (для вспомогательной шины 1)
        H138-2 (CANL) GR
        H140-1 (CANH) R

        Переключатель электропривода левого переднего сиденья*2

        (для вспомогательной шины 1)
        H140-2 (CANL) GR
        H142-1 (CANH) B

        Правый2 разъем распределительного блока шины CAN

        (для вспомогательной шины 1)
        H142-2 (CANL) GR

        • *1: для моделей с радиоприемником с дисплеем (с мониторной системой помощи при парковке без системы помощи при парковке в ряд)

        • *2: для моделей с системой запоминания положений сидений (со стороны переднего пассажира)

  8. РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ ПРАВЫЙ2 (для моделей с правосторонним рулевым управлением)


    1. Проверьте правый2 разъем распределительного блока шины CAN.

      Tech Tips

      Разъемы, подключенные к разъему распределительного блока шины CAN, можно различать по цвету шин CAN. После отсоединения разъемов от разъема распределительного блока шины CAN подсоединение разъемов к ненадлежащим местам разъема распределительного блока шины CAN не влияет на работу системы. Однако желательно подсоединять разъемы к соответствующим местам, чтобы не повредить проводку, например, в результате натяжения жгутов, а также облегчить последующие обслуживание.


      1. Схема соединений

        A01W39UE01
        Обозначения на рисунке
        *a

        Устройство с подсоединенным жгутом проводов

        (Разъем распределительного блока шины CAN правый2)

        		 *b

        к контакту распределительного блока шины CAN № 1

        (для вспомогательной шины 1)
        *c

        Электродвигатель доводчика двери багажного отделения в сборе

        (для моделей с системой двери багажного отделения с электроприводом)

        (для вспомогательной шины 1)

        		 *d

        к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты

        (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

        (для вспомогательной шины 1)
        *e

        К переключателю электропривода правого переднего сиденья

        (для вспомогательной шины 1)

        		 *f

        К ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

        (для вспомогательной шины 1)
        *g

        к левому2 разъему распределительного блока шины CAN

        (для вспомогательной шины 1)

        		 - -

      2. Проверьте схему соединений устройств, подключенных к правому2 разъему распределительного блока шины CAN.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H144-1 (CANH) V

        Контакт распределительного блока шины CAN № 1

        (для вспомогательной шины 1)
        H144-2 (CANL) GR
        H135-1 (CANH) Y

        Электродвигатель доводчика двери багажного отделения*1

        (для вспомогательной шины 1)
        H135-2 (CANL) GR
        H137-1 (CANH) L

        Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты*2

        (для вспомогательной шины 1)
        H137-2 (CANL) GR
        H141-1 (CANH) G

        Переключатель электропривода правого переднего сиденья

        (для вспомогательной шины 1)
        H141-2 (CANL) GR
        H139-1 (CANH) R

        ЭБУ электропривода наружного зеркала в сборе (со стороны водителя)

        (для вспомогательной шины 1)
        H139-2 (CANL) GR
        H143-1 (CANH) B

        Левый2 разъем распределительного блока шины CAN

        (для вспомогательной шины 1)
        H143-2 (CANL) GR

        • *1: Для моделей с системой двери багажного отделения с электроприводом

        • *2: для моделей с наклонной телескопической рулевой колонкой с электроприводом

  9. КОНТАКТ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 1


    1. Проверьте контакт распределительного блока шины CAN № 1.


      1. A01W5JDE02
        Обозначения на рисунке
        *a

        Вид сзади разъема со стороны жгута проводов

        (к контакту распределительного блока шины CAN № 1)
        *b

        к правому2 разъему распределительного блока шины CAN

        (для вспомогательной шины 1)

        Схема соединений

      2. Схема соединений устройств, подключенных к выводу распределительного блока шины CAN № 1.

        Номера контактов (обозначения) Цвет проводки Куда подсоединить
        H145-3 (CANH)

        L*1

        V*2

        Правый2 разъем распределительного блока шины CAN

        (для вспомогательной шины 1)
        H145-2 (CANL) GR

        • *1: для моделей с левосторонним рулевым управлением

        • *2: для моделей с правосторонним рулевым управлением

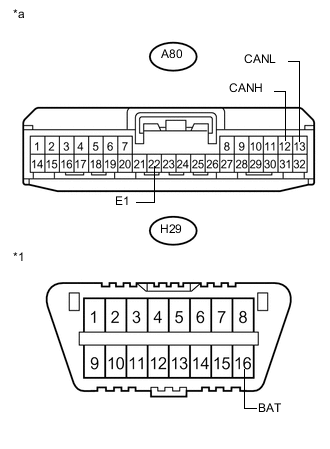

  10. DLC3


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      A01W2IYE01
      Обозначения на рисунке
      *1 DLC3 - -

    3. ECM (для моделей с 2GR-FE)

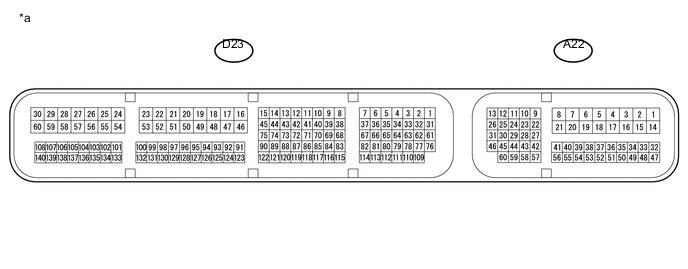

      A01W3ZLE01
      4. Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (ECM)

      		 - -

      1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      2. Отсоедините разъемы ECM.

        A01W070E04
        Обозначения на рисунке
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к ECM)

        		 - -

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      4. ECM (для моделей с 2AR-FE)

        A01VZZWE02
        5. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (ECM)

        		 - -

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъемы ECM.

      A01W2O9E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)

      		 - -

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

    4. ECM (для моделей с 6AR-FSE)

      A01W4DRE02
      5. Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (ECM)

      		 - -

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  2. Отсоедините разъемы ECM.

    A01W3YYE02
    Обозначения на рисунке
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к ECM)

    		 - -

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

  4. ЩИТОК ПРИБОРОВ В СБОРЕ

    A01W3LFE02
    5. Обозначения на рисунке
    *a

    Устройство с неподсоединенным жгутом проводов

    (щиток приборов в сборе)

    		 - -

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  2. A01W2X0E02
    Обозначения на рисунке
    *a

    Вид спереди разъема со стороны жгута проводов:

    (к щитку приборов в сборе)

    Отсоедините разъем щитка приборов.

  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  4. РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    A01W46FE02
    5. Обозначения на рисунке
    *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
    *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) - -
    *a

    Устройство с неподсоединенным жгутом проводов

    (распределительный блок панели приборов в сборе и главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

    		 - -

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъемы главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

      A01W5AIE04
      Обозначения на рисунке
      *1 DLC3 - -
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи))

      		 - -

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    4. БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

      A01W08CE02
      5. Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (блок управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения))

      		 - -

      1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      2. A01W135E02
        Обозначения на рисунке
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к блоку управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения))

        Отсоедините разъем блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения).

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      4. ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА


        1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        2. A01W5OVE01
        5. Обозначения на рисунке
        *a

        Вид спереди разъема со стороны жгута проводов:

        (к датчику положения рулевого колеса)

        Отсоедините разъем датчика положения рулевого колеса.

      5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.


        • *1: для моделей с левосторонним рулевым управлением

        • *2: для моделей с правосторонним рулевым управлением

      6. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ В СБОРЕ

        A01W05DE04
        7. Обозначения на рисунке
        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ рулевого управления с электроусилителем в сборе)

        		 - -

        1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

        2. Отсоедините разъемы ЭБУ рулевого управления с электроусилителем в сборе.

          A01W28HE01
          Обозначения на рисунке
          *a

          Вид спереди разъема со стороны жгута проводов:

          (к ЭБУ рулевого управления с усилителем с электродвигателем в сборе)

          		 - -

        3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        4. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

          2. Отсоедините разъем блока управления системы SRS.

            A01W3JHE01
          5. Обозначения на рисунке
          *1 DLC3 - -
          *a

          Вид спереди разъема со стороны жгута проводов:

          (блок управления системы SRS)

          		 - -

        5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


          • *1: для моделей с левосторонним рулевым управлением

          • *2: для моделей с правосторонним рулевым управлением

        6. ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

          A01W5IPE04
          7. Обозначения на рисунке
          *a

          Устройство с неподсоединенным жгутом проводов

          (ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

          		 - -

          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

          2. Отсоедините разъемы ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

            A01VZBEE04
            Обозначения на рисунке
            *a

            Вид сзади разъема со стороны жгута проводов

            (к ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе))

            		 - -

          3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

          4. РАДИОПРИЕМНИК (для моделей с приемником системы навигации)

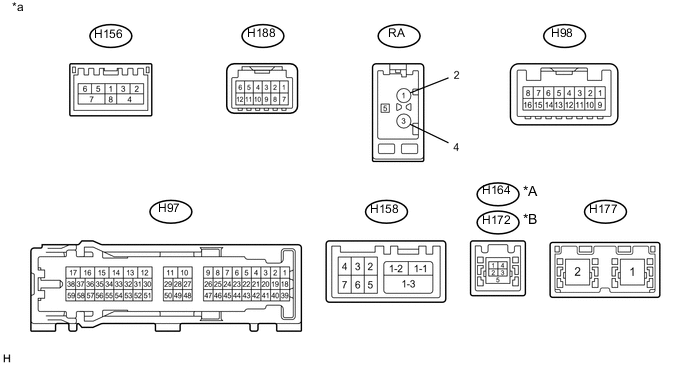

            A01W41UE02
            5. Обозначения на рисунке
            *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
            *a

            Устройство с неподсоединенным жгутом проводов

            (Радиоприемник в сборе)

            		 - -

            1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

            2. A01VZADE01
              Обозначения на рисунке
              *a

              Вид спереди разъема со стороны жгута проводов:

              (к радиоприемнику в сборе)

              Отсоедините разъем радиоприемника.

            3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


              • *1: для моделей с левосторонним рулевым управлением

              • *2: для моделей с правосторонним рулевым управлением

              • *3: для моделей с 6AR-FSE

              • *4: кроме моделей с 6AR-FSE

            4. РАДИОПРИЕМНИК В СБОРЕ (для моделей с радиоприемником и дисплеем)

              A01W49EE02
              5. Обозначения на рисунке
              *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
              *a

              Устройство с неподсоединенным жгутом проводов

              (Радиоприемник в сборе)

              		 - -

              1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

              2. Отсоедините разъемы радиоприемника в сборе.

                A01VZAPE02
                Обозначения на рисунке
                *a

                Вид спереди разъема со стороны жгута проводов:

                (к радиоприемнику в сборе)

                		 - -

              3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


                • *1: для моделей с левосторонним рулевым управлением

                • *2: для моделей с правосторонним рулевым управлением

                • *3: для моделей с 6AR-FSE

                • *4: кроме моделей с 6AR-FSE

              4. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

                A01W0COE04
                5. Обозначения на рисунке
                *a

                Устройство с неподсоединенным жгутом проводов

                (блок управления системой кондиционирования)

                		 - -

                1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                2. Отсоедините разъем блока управления системой кондиционирования.

                  A01W3XCE01
                  Обозначения на рисунке
                  *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к блоку управления системой кондиционирования)

                  		 - -

                3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                4. ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ


                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. Отсоедините разъем ЭБУ предупреждения о недопустимой дистанции.

                    A01W4ICE04
                  5. Обозначения на рисунке
                  *1 DLC3 - -
                  *a

                  Вид спереди разъема со стороны жгута проводов:

                  (к ЭБУ предупреждения о недопустимой дистанции)

                  		 - -

                5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                6. ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА (со стороны водителя) (для моделей с функцией изменения положения зеркал при включении передачи заднего хода)

                  A01W17WE02
                  7. Обозначения на рисунке
                  *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
                  *a

                  Устройство с неподсоединенным жгутом проводов

                  (ЭБУ электропривода наружного зеркала в сборе (со стороны водителя))

                  		 - -

                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                  2. A01W3LAE02
                    Обозначения на рисунке
                    *A Для моделей с левосторонним рулевым управлением
                    *B Для моделей с правосторонним рулевым управлением
                    *a

                    Вид спереди разъема со стороны жгута проводов:

                    (к ЭБУ электропривода наружного зеркала в сборе (со стороны водителя))

                    Отсоедините разъем ЭБУ электропривода наружного зеркала (со стороны водителя).

                  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                  4. ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА (со стороны переднего пассажира) (для моделей с функцией изменения положения зеркал при включении передачи заднего хода)

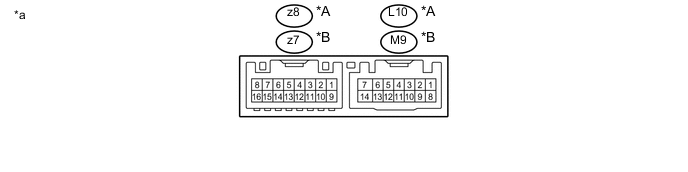

                    A01W3WEE02
                    5. Обозначения на рисунке
                    *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
                    *a

                    Устройство с неподсоединенным жгутом проводов

                    (ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира))

                    		 - -

                    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                    2. A01W1L1E02
                      Обозначения на рисунке
                      *A Для моделей с левосторонним рулевым управлением
                      *B Для моделей с правосторонним рулевым управлением
                      *a

                      Вид спереди разъема со стороны жгута проводов:

                      (к ЭБУ электропривода наружного зеркала в сборе (со стороны переднего пассажира))

                      Отсоедините разъем ЭБУ электропривода наружного зеркала (со стороны переднего пассажира).

                    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                    4. ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой запоминания положений сидений)

                      A01W36WE04
                      5. Обозначения на рисунке
                      *a

                      Устройство с неподсоединенным жгутом проводов

                      (переключатель электропривода левого переднего сиденья)

                      		 - -

                      1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                      2. Отсоедините разъемы переключателя электропривода левого переднего сиденья.

                        A01W3A6C41
                        *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
                        *a

                        Вид спереди разъема со стороны жгута проводов:

                        (к переключателю электропривода левого переднего сиденья)

                        		 - -

                      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


                        • *1: для моделей с левосторонним рулевым управлением

                        • *2: для моделей с правосторонним рулевым управлением

                      4. ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (для моделей с системой запоминания положений сидений)

                        A01W2D0E04
                        5. Обозначения на рисунке
                        *a

                        Устройство с неподсоединенным жгутом проводов

                        (переключатель электропривода правого переднего сиденья)

                        		 - -

                        1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                        2. Отсоедините разъемы переключателя электропривода правого переднего сиденья.

                          A01W3A6C42
                          *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением
                          *a

                          Вид спереди разъема со стороны жгута проводов:

                          (к переключателю электропривода правого переднего сиденья)

                          		 - -

                        3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


                          • *1: для моделей с левосторонним рулевым управлением

                          • *2: для моделей с правосторонним рулевым управлением

                        4. МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для моделей с наклонной телескопической рулевой колонкой с электроприводом)

                          A01W5PCE04
                          5. Обозначения на рисунке
                          *a

                          Устройство с неподсоединенным жгутом проводов

                          (мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)

                          		 - -

                          1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                          2. Отсоедините разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

                            A01W1CRE03
                            Обозначения на рисунке
                            *a

                            Вид спереди разъема со стороны жгута проводов:

                            (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)

                            		 - -

                          3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                          4. ЭЛЕКТРОДВИГАТЕЛЬ ДОВОДЧИКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с системой электропривода двери багажного отделения)

                            A01VZC1E02
                            5. Обозначения на рисунке
                            *a

                            Устройство с неподсоединенным жгутом проводов

                            (Электродвигатель доводчика двери багажного отделения в сборе)

                            		 - -

                            1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                            2. A01W0DXE02
                              Обозначения на рисунке
                              *a

                              Вид спереди разъема со стороны жгута проводов:

                              (к электродвигателю доводчика двери багажного отделения)

                              Отсоедините разъем электродвигателя доводчика двери багажного отделения.

                            3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                            4. ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

                              A01W4R2E02
                              5. Обозначения на рисунке
                              *a

                              Устройство с неподсоединенным жгутом проводов

                              (приемопередатчик системы обработки и передачи информации)

                              		 *b к телефонной антенне

                              1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                              2. A01W07BE02
                                Обозначения на рисунке
                                *a

                                Вид спереди разъема со стороны жгута проводов:

                                (к приемопередатчику системы обработки и передачи информации)

                                Отсоедините разъем приемопередатчика системы обработки и передачи информации.

                              3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                              4. ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации без поддержки G-BOOK)


                                1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

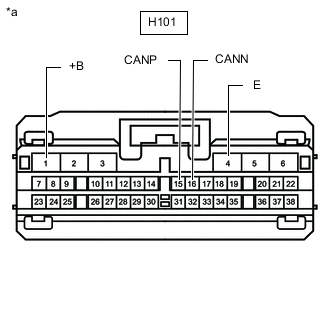

                                2. A01W4E7C02
                                5. *a

                                Вид спереди разъема со стороны жгута проводов:

                                (к приемопередатчику системы обработки и передачи информации)

                                Отсоедините разъем приемопередатчика системы обработки и передачи информации.

                              5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                              6. ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ (для моделей с радиоприемником с дисплеем (с мониторной системой помощи при парковке без системы помощи при парковке в ряд))

                                A01W5DJE02
                                7. Обозначения на рисунке
                                *a

                                Устройство с неподсоединенным жгутом проводов

                                (задняя телекамера в сборе)

                                		 - -

                                1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                                2. Отсоедините разъем задней телекамеры в сборе.

                                  A01W4TAE02
                                  Обозначения на рисунке
                                  *1 DLC3 - -
                                  *a

                                  Вид спереди разъема со стороны жгута проводов:

                                  (к задней телекамере в сборе)

                                  		 - -

                                3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                                4. ЭБУ ОСТАНОВКИ И ЗАПУСКА ДВИГАТЕЛЯ (для моделей с 6AR-FSE)

                                  A01W1GAE02
                                  5. Обозначения на рисунке
                                  *a

                                  Устройство с неподсоединенным жгутом проводов

                                  (ЭБУ запуска и останова двигателя)

                                  		 - -

                                  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                                  2. A01W53VE02
                                    Обозначения на рисунке
                                    *a

                                    Вид спереди разъема со стороны жгута проводов:

                                    (к ЭБУ запуска и останова двигателя)

                                    Отсоедините разъемы ЭБУ запуска и останова двигателя.

                                  3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

                                  4. ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)

                                    A01W13YE01
                                    5. Обозначения на рисунке
                                    *a

                                    Устройство с неподсоединенным жгутом проводов

                                    (ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар))

                                    		 - -

                                    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

                                    2. A01VZPLE03
                                      Обозначения на рисунке
                                      *1 DLC3
                                      *a

                                      Вид спереди разъема со стороны жгута проводов:

                                      (к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар))

                                      Отсоедините разъем ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар).

                                    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
