СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей без ЭБУ центрального сетевого шлюза) Режим прекращения обмена данными с ЭБУ системы AFS

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Режим прекращения обмена данными с ЭБУ системы AFS

Выполняется любое из следующих условий:


  • На экране "CAN Bus Check" GTS не отображается "Headlight swivel (AFS)" (см. стр. Click here)

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ системы AFS" в "Таблице комбинаций кодов DTC" (см. стр. Click here)

  • Вспомогательная шина или разъем ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар в сборе)

  • Цепь питания ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

  • Цепь массы ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар в сборе)

  • ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар)

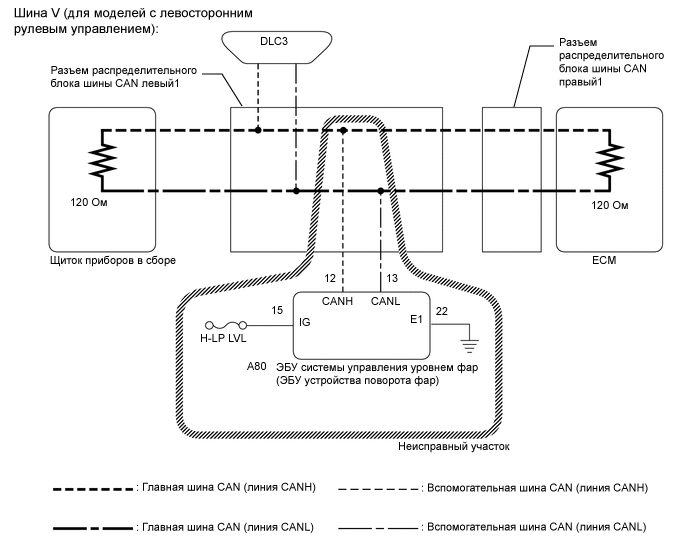

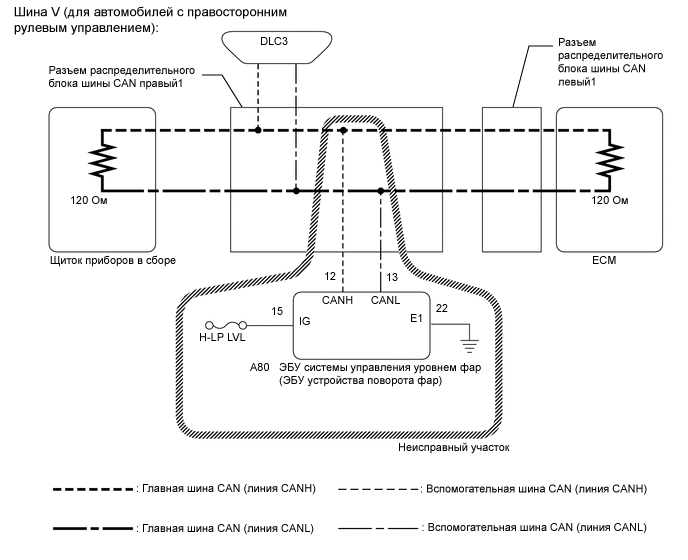

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01W0EYE21
A01W0EYE22

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите зажигание (IG) и подождите не менее 13 с.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ))


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

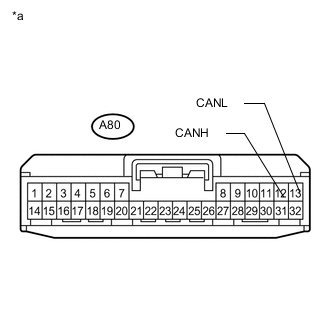

    2. A01W1QME01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар))

      Отсоедините разъем A80 ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A80-12 (CANH) - A80-13 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР))

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

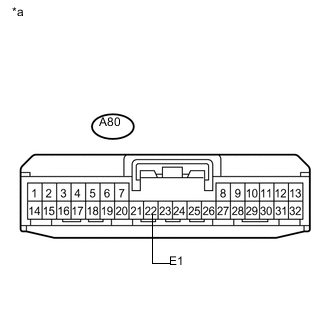

    1. A01VZSXE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A80-22 (E1) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом

    2. Вновь подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

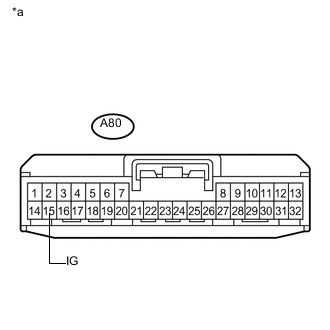

    3. A01W1T8E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы управления уровнем фар (ЭБУ устройства поворота фар))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A80-15 (IG) - масса Зажигание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
