СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей без ЭБУ центрального сетевого шлюза) Прекращение обмена данными с ЭБУ запуска и останова двигателя

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ЭБУ запуска и останова двигателя

Выполняется любое из следующих условий:


  • На экране "CAN Bus Check" (проверка шины CAN) GTS не отображается "Stop and Go/Start" (запуск и останов) (см. стр. Click here)

  • Выводятся коды DTC системы передачи данных (начинающиеся на U), соответствующие "Режиму прекращения обмена данными с ЭБУ запуска и останова двигателя" в "Таблице комбинаций кодов DTC" (см. стр. Click here)

  • Вспомогательная шина или разъем ЭБУ запуска и останова двигателя

  • Цепь питания ЭБУ запуска и останова двигателя

  • Цепь массы ЭБУ запуска и останова двигателя

  • ЭБУ запуска и останова двигателя

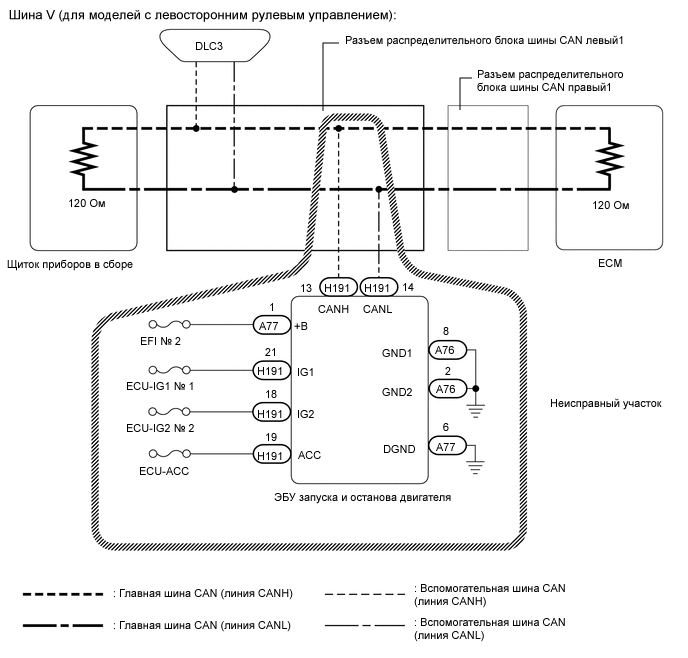

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01W4U1E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (см. стр. Click here).

  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите зажигание (IG) и подождите не менее 20 с.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ)


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

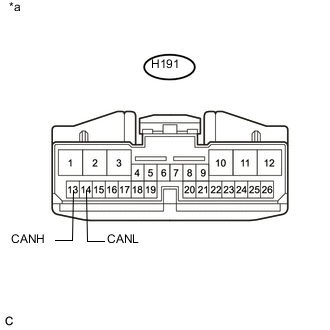

    2. A01W17UE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ запуска и останова двигателя)

      Отсоедините разъем H191 ЭБУ запуска и останова двигателя.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H191-13 (CANH) - H191-14 (CANL) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

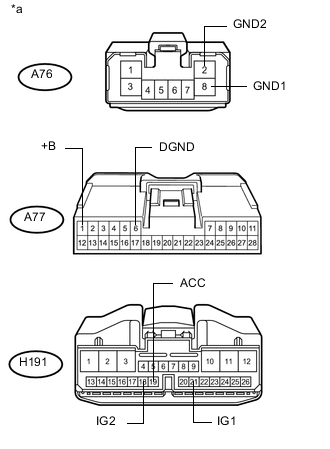

    1. A01W4NXE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ запуска и останова двигателя)

      Отсоедините разъемы A76 и A77 ЭБУ запуска и останова двигателя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A76-8 (GND1) -масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом
      A76-2 (GND2) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом
      A77-6 (DGND) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом

    3. Вновь подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A77-1 (+B) - масса Зажигание включено (IG) 11-14 В
      H191-19 (ACC) - масса Зажигание включено (АСС) 11-14 В
      H191-21 (IG1) - масса Зажигание включено (IG) 11-14 В
      H191-18 (IG2) - масса Зажигание включено (IG) 11-14 В

    OK

    ЗАМЕНИТЕ ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (КОНТАКТ ПИТАНИЯ)
