СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2785

Код DTC Наименование DTC
B2785 Ошибка обмена данными между ЭБУ шины LIN

ОПИСАНИЕ

ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) контролирует обмен данными между всеми ЭБУ, подключенными к шине ЭБУ сертификации. Диагностический код неисправности DTC B2785 регистрируется, если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) обнаруживает ошибку обмена данными между всеми ЭБУ, подключенными к шине ЭБУ сертификации с заданными интервалами 3 раза подряд.

№ DTC Условие обнаружения DTC Неисправный участок
B2785

  • Ошибки системы передачи данных LIN между блоками ЭБУ, либо обрыв или короткое замыкание в линиях связи

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) 3 раза подряд обнаружил ошибки системы передачи данных LIN.

  • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

  • ЭБУ блокировки рулевого управления (привод блокировки рулевого управления)

  • Блок идентификационного кода (ЭБУ кода иммобилайзера)

  • Жгут проводов или разъем

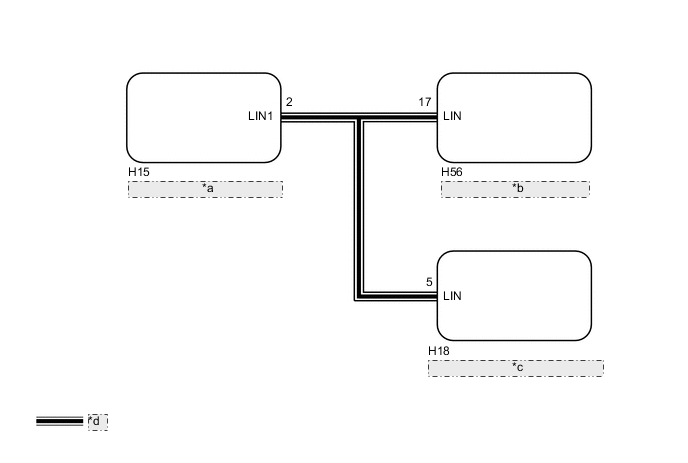

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01W527E16
*a Блок идентификационного кода (ЭБУ кода иммобилайзера)
*b ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
*c ЭБУ блокировки рулевого управления (привод блокировки рулевого управления в сборе)
*d Линия передачи данных LIN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Если ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) был заменен, обратитесь к бюллетеню технического обслуживания.

  • В случае замены ЭБУ блокировки рулевого управления (привода блокировки рулевого управления) см. бюллетень технического обслуживания.

  • В случае замены блока идентификационного кода (ЭБУ кода иммобилайзера) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – КАЖДЫЙ ИЗ ЭБУ)


    1. Отсоедините разъем H56 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Отсоедините разъем H18 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

    3. Отсоедините разъем H15 блока идентификационного кода (ЭБУ кода иммобилайзера).

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H56-17 (LIN) - H18-5 (LIN) Всегда Менее 1 Ом
      H56-17 (LIN) - H15-2 (LIN1) Всегда Менее 1 Ом
      H56-17 (LIN) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ВЫВОДИМЫЕ КОДЫ DTC (ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)


    1. Подсоедините разъем H56 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Подсоедините разъем H15 блока идентификационного кода (ЭБУ кода иммобилайзера).

    3. Сбросьте коды DTC (см. стр. Click here).

    4. Еще раз проверьте DTC.

      Результат
      Результат Следующий шаг
      Выводится DTC B2785 А
      DTC B2785 не выводится B

    B

    ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) (см. стр. Click here)

    А

  3. ПРОВЕРЬТЕ ВЫВОДИМЫЙ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ DTC (БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА))


    1. Подсоедините разъем H18 ЭБУ блокировки рулевого управления (привода блокировки рулевого управления в сборе).

    2. Отсоедините разъем H15 блока идентификационного кода (ЭБУ кода иммобилайзера).

    3. Сбросьте коды DTC (см. стр. Click here).

    4. Еще раз проверьте DTC.

      Результат
      Результат Следующий шаг
      Выводится DTC B2785 А
      DTC B2785 не выводится B

    А

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    B

    ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА)
