КОРПУС ДИФФЕРЕНЦИАЛА ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПОЛУОСЕВУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

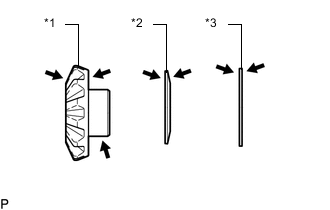

    1. B001O9XE03
      Обозначения на рисунке
      *1 Полуосевая шестерня переднего дифференциала
      *2 Коническая винтовая пружина
      *3 Упорная шайба полуосевой шестерни переднего дифференциала № 1
      B001O8N ATF

      Покройте 2 полуосевых шестерни переднего дифференциала, 2 упорных шайбы полуосевых шестерен переднего дифференциала № 1 и 2 конусные пружинные шайбы жидкостью для автоматических трансмиссий.

    2. B001OO7E04
      Обозначения на рисунке
      *1 Полуосевая шестерня переднего дифференциала
      *2 Коническая винтовая пружина
      *3 Упорная шайба полуосевой шестерни переднего дифференциала № 1

      Установите 2 полуосевых шестерни переднего дифференциала, 2 упорных шайбы полуосевых шестерен переднего дифференциала № 1 и 2 конусные пружинные шайбы на корпус переднего дифференциала.

      Note


      • Не допускайте падения полуосевых шестерен переднего дифференциала, упорных шайб полуосевой шестерни переднего дифференциала № 1 или конусных пружинных шайб.

      • Убедитесь, что конусные пружинные шайбы установлены с соблюдением ориентации.

    3. Установите SST, как показано на рисунке, и затяните его.

      B001OANE05
      Обозначения на рисунке
      *a Поверните *b Удерживайте
      SST
      09528-52010   ( 09528-05010, 09953-05010 )

      Note

      Не допускайте чрезмерного затягивания SST, т.к. это может привести к повреждению полуосевых шестерен переднего дифференциала, конусных пружинных шайб, упорных шайб полуосевых шестерен переднего дифференциала и корпуса переднего дифференциала № 1 в сборе.

      Tech Tips


      • Затяните SST, чтобы обеспечить необходимый зазор для установки сателлитов переднего дифференциала.

      • При установке сателлитов переднего дифференциала не допускайте чрезмерного затягивания SST, поскольку необходимо вращать полуосевые шестерни переднего дифференциала.

    4. B001O9E

      Покройте 2 сателлита переднего дифференциала и 2 упорные шайбы сателлитов переднего дифференциала жидкостью для автоматических трансмиссий.

      Обозначения на рисунке
      B001O8N ATF

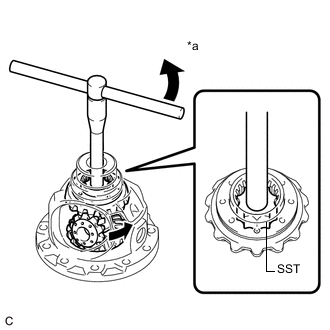

    5. B001O90E01
      Обозначения на рисунке
      *a Поверните

      С помощью SST, как показано на рисунке, поверните полуосевую шестерню переднего дифференциала и установите 2 сателлита переднего дифференциала и 2 упорных шайбы сателлитов переднего дифференциала в корпус переднего дифференциала.

      SST
      09528-52010   ( 09528-05030 )

      CAUTION:

      Соблюдайте осторожность, чтобы пальцы не защемились между сателлитом переднего дифференциала и корпусом переднего дифференциала.

      Note

      Не допускайте падения сателлитов переднего дифференциала и упорных шайб сателлита переднего дифференциала.

  2. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР САТЕЛЛИТА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    Click here

  3. УСТАНОВИТЕ ВАЛ САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА № 1

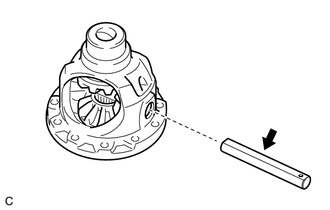

    1. B001NYH

      Смажьте вал сателлитов переднего дифференциала № 1 жидкостью ATF.

      Обозначения на рисунке
      B001O8N ATF

    2. Установите вал сателлитов переднего дифференциала № 1 на корпус переднего дифференциала так, чтобы отверстие для стопорного штифта вала сателлитов оказалось совмещенным с отверстием в корпусе переднего дифференциала.

  4. ПРОВЕРЬТЕ КОРПУС ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

    Click here

  5. УСТАНОВИТЕ СТОПОРНЫЙ ШТИФТ ВАЛА САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

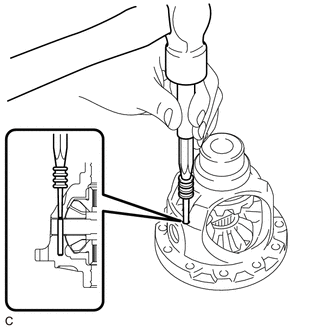

    1. B001OR4

      С помощью бородка с тонким цилиндрическим концом 5 мм и молотка установите стопорный штифт вала сателлитов переднего дифференциала в корпус переднего дифференциала.

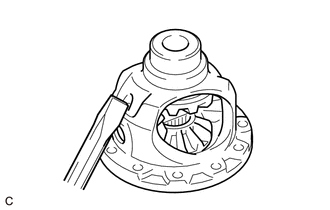

    2. B001OB7

      Накерните корпус переднего дифференциала с помощью молотка и зубила.

  6. УСТАНОВИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    1. B001NXI

      Используя трансмиссионную жидкость и нагреватель, разогрейте коронную шестерню переднего дифференциала до 90-110°C (194-230°F).

      Note

      Не нагревайте коронную шестерню переднего дифференциала до температуры выше 110°C (230°F).

    2. Очистите контактную поверхность корпуса переднего дифференциала.

    3. B001NMIE01
      Обозначения на рисунке
      *a Метка

      Совместите метки и быстро установите коронную шестерню переднего дифференциала на корпус переднего дифференциала.

    4. B001ODX

      Заверните 12 болтов.

      Torque:
      120 Н*м  { 1224 кгс*см, 89 фунт-сила-футов }

      Note


      • Затяните болты после того, как коронная шестерня переднего дифференциала охладится в достаточной мере.

      • Затягивайте болты равномерно крест-накрест в несколько этапов.
