МАСЛО И МАСЛЯНЫЙ ФИЛЬТР ЗАМЕНА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:


  • Продолжительный и многократный контакт кожи с моторным маслом приводит к удалению естественных жиров, что вызывает сухость, раздражение и дерматит. Кроме того, бывшее в употреблении моторное масло содержит потенциально опасные загрязняющие вещества, которые могут вызывать рак кожи.

  • При замене моторного масла следует принимать меры предосторожности, чтобы свести контакт кожи с моторным маслом к минимуму. Следует носить защитную одежду и перчатки, не допускающие проникновения масла. Тщательно мойте кожу водой с мылом или применяйте очищающее средство для рук, используемое без воды, чтобы удалить все бывшее в употреблении моторное масло. Не применяйте бензин, разжижители и растворители.

  • В целях защиты окружающей среды отработанное масло и масляные фильтры следует утилизировать только в специально предназначенных для этого местах утилизации.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СЛЕЙТЕ МОТОРНОЕ МАСЛО


    1. Снимите крышку маслоналивной горловины.

    2. Выверните и снимите с масляного поддона пробку сливного отверстия с прокладкой и слейте масло в емкость.

    3. Очистите пробку сливного отверстия поддона картера.

    4. Заверните пробку сливного отверстия с новой прокладкой в масляный поддон.

      Torque:
      40 Н*м  { 408 кгс*см, 30 фунт-сила-футов }

  2. СНИМИТЕ КРЫШКУ МАСЛЯНОГО ФИЛЬТРА В СБОРЕ

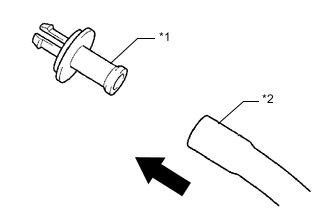

    1. A01W203E01
      Обозначения на рисунке
      *1 Патрубок
      *2 Шланг

      Подсоедините шланг с внутренним диаметром 15 мм (0,591 дюйма) к трубке.

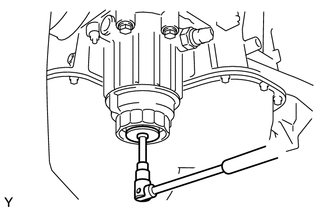

    2. A01VZ5F

      Снимите пробку сливного отверстия масляного фильтра с крышки масляного фильтра.

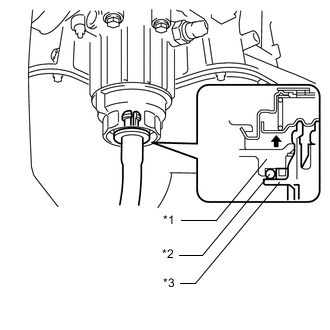

    3. A01W2OXE08
      Обозначения на рисунке
      *1 Крышка масляного фильтра в сборе
      *2 Кольцевое уплотнение
      *3 Патрубок

      Вставьте штуцер со шлангом в крышку масляного фильтра.

      Note

      Вставляя штуцер, убедитесь, что на крышку масляного фильтра установлено уплотнительное кольцо.

      Tech Tips

      Прежде чем сливать масло из шланга, опустите конец шланга в емкость.

    4. A01W5RN

      Убедитесь, что масло полностью слито, и снимите штуцер и уплотнительное кольцо.

      Tech Tips

      Чтобы снять штуцер, поверните его в направлении стрелки.

    5. A01W20IE01

      Снимите крышку масляного фильтра с помощью SST.

      SST
      09228-06501
    6. A01W0E2E15
      Обозначения на рисунке
      *1 Фильтрующий элемент масляного фильтра
      *2 Крышка масляного фильтра в сборе
      *3 Кольцевое уплотнение

      Снимите с крышки масляного фильтра фильтрующий элемент масляного фильтра и кольцевое уплотнение.

      Note

      При снятии уплотнительного кольца не пользуйтесь инструментами, чтобы не повредить крышку масляного фильтра. Оно должно сниматься рукой.

  3. УСТАНОВИТЕ КРЫШКУ МАСЛЯНОГО ФИЛЬТРА В СБОРЕ


    1. Очистите внутреннюю поверхность крышки масляного фильтра и канавку для уплотнительного кольца.

    2. A01W31VE15
      Обозначения на рисунке
      *1 Кольцевое уплотнение
      *a ПРАВИЛЬНО
      *b НЕПРАВИЛЬНО

      Нанесите тонкий слой моторного масла на новое уплотнительное кольцо и установите его на крышку масляного фильтра.

      Note


      • Убедитесь, что кольцевое уплотнение установлено правильно, иначе возможна утечка масла.

      • Не перекручивайте кольцевые уплотнения.

    3. Установите новый фильтрующий элемент на крышку масляного фильтра.

    4. Полностью очистите установочную поверхность и внутреннюю поверхность крышки масляного фильтра со стороны двигателя от грязи и посторонних материалов.

    5. Снова нанесите тонкий слой моторного масла на уплотнительное кольцо и установите его на крышку масляного фильтра.

      Note

      Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

    6. A01VZASE05
      Обозначения на рисунке
      *1 Крышка масляного фильтра в сборе
      *2 Кольцевое уплотнение
      *3 Кронштейн масляного фильтра
      *a Отсутствие зазора

      Затяните крышку масляного фильтра с помощью SST.

      SST
      09228-06501
      Torque:
      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

      Note

      Затянув крышку масляного фильтра, убедитесь, что нет зазора, и кольцевое уплотнение не выступает.

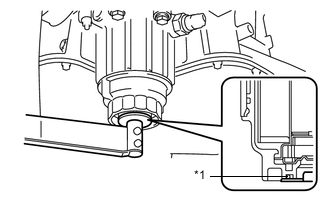

    7. A01W15FE09
      Обозначения на рисунке
      *1 Кольцевое уплотнение

      Нанесите тонкий слой моторного масла на новое уплотнительное кольцо и установите его на крышку масляного фильтра.

      Note

      Полностью очистите установочную поверхность от загрязнений и посторонних материалов.

    8. Установите пробку сливного отверстия масляного фильтра на крышку масляного фильтра.

      Torque:
      13 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

      Note

      Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

  4. ЗАЛЕЙТЕ МОТОРНОЕ МАСЛО


    1. A01W3OI

      Добавьте чистое моторное масло и установите крышку маслоналивной горловины.

      Note

      Не допускайте, чтобы моторное масло приставало к движущимся частям натяжителя ремня, так как это может вызвать неисправности.

      Если в указанном стрелкой месте имеется моторное масло, замените натяжитель ремня.

      Стандартный класс масла по степени вязкости:
      Класс масла Вязкость масла (SAE)

      • Всесезонное моторное масло API сорт SL "Energy-Conserving", SM "Energy-Conserving", SN "Resource-Conserving" или ILSAC

      • 0W-20


      • 5W-20


      • 5W-30


      • 10W-30
      Всесезонное моторное масло API сорт SL, SM или SN

      • 15W-40


      • 20W-50
      Номинальный объем
      Параметр / Устройство Нормальное состояние
      Слив и заполнение с заменой масляного фильтра 6,1 л (6,4 кварты США, 5,4 англ. кварты)
      Слив и заполнение без замены масляного фильтра 5,7 л (6,0 кварты США, 5,0 англ. кварты)
      Заполнение сухой системы 6,8 л (7,2 кварты США, 6,0 англ. кварты)

  5. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК МАСЛА
