ОХЛАДИТЕЛЬ РОГ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

   Click here

2. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

   Click here

3. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

   Click here

4. СНИМИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Click here

5. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Click here

6. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ТОПЛИВНОГО НАСОСА

   Click here

7. СНИМИТЕ ШТУЦЕР РОГ

   Click here

8. СНИМИТЕ ТРУБУ РОГ № 2

   Click here

9. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

   Click here

10. СНИМИТЕ КЛАПАН РОГ С ОХЛАДИТЕЛЕМ В СБОРЕ

    Click here

11. СНИМИТЕ ОХЛАДИТЕЛЬ РОГ В СБОРЕ




    1.

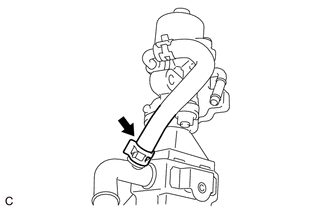

       Сдвиньте фиксатор и отсоедините перепускной шланг охлаждающей жидкости № 1 от охладителя РОГ.

    2.

       Отверните 2 гайки и снимите охладитель РОГ в сборе с клапана РОГ в сборе.

    3.

       Снимите прокладку клапана РОГ с клапана РОГ в сборе.
