ОХЛАДИТЕЛЬ РОГ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ОХЛАДИТЕЛЬ РОГ В СБОРЕ

   Tech Tips

   После замены клапана РОГ в сборе выполните "Проверку после ремонта" (см. стр. Click here).




   1. Установите новую прокладку клапана РОГ на клапан РОГ в сборе.

   2. Установите охладитель РОГ в сборе на клапан РОГ в сборе и закрепите 2 гайками.

      Torque:

      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

   3.

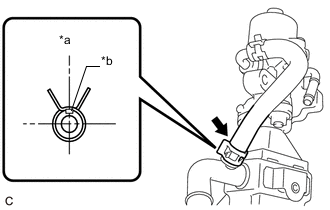

      Обозначения на рисунке

      *a	Верх
      *b	Метка, нанесенная краской

      Подсоедините перепускной шланг охлаждающей жидкости № 1 к охладителю РОГ и надвиньте фиксатор, чтобы закрепить его.

      Tech Tips

      Убедитесь, что направление фиксатора соответствует показанному на рисунке.

2. УСТАНОВИТЕ КЛАПАН РОГ С ОХЛАДИТЕЛЕМ В СБОРЕ

   Click here

3. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

   Click here

4. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ТОПЛИВНОГО НАСОСА

   Click here

5. УСТАНОВИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Click here

6. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

   Click here

7. УСТАНОВИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА СО ШЛАНГОМ ВОЗДУШНОГО ФИЛЬТРА

   Click here

8. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

   Click here

9. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

   Click here

10. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ

    Click here

11. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

    Click here
