СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ


  1. КОНСТРУКЦИЯ


    1. Выпускные коллекторы в сборе (правый и левый)


      1. Для улучшения прогрева трехкомпонентного каталитического нейтрализатора (TWC) и снижения веса используются выпускные коллекторы из нержавеющей стали со встроенным трехкомпонентным каталитическим нейтрализатором (TWC).

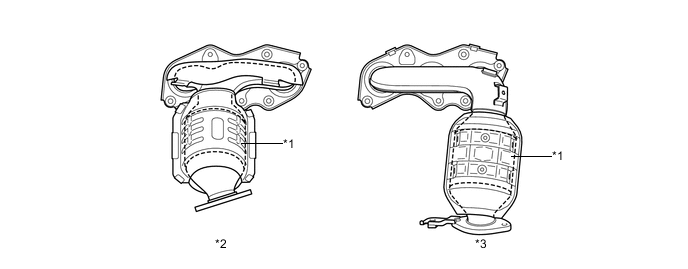

        A01VYXPE01
        Обозначения на рисунке
        *1 TWC *2 Правый выпускной коллектор в сборе (ряд цилиндров 1)
        *3 Левый выпускной коллектор в сборе (ряд цилиндров 2) - -

    2. Выпускная труба


      1. Для улучшения коррозионной стойкости выпускные трубы изготавливаются из нержавеющей стали.

      2. Используется тонкостенный керамический TWC.

      3. Задняя выпускная труба в сборе обеспечивает требуемые рабочие характеристики двигателя и снижает шум выхлопа.

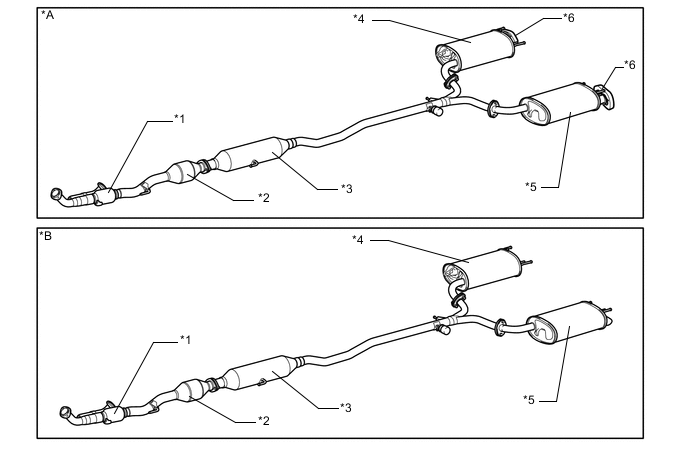

        A01VZ0JE02
        Обозначения на рисунке
        *A Для моделей с глушителем задней выпускной трубы *B Для моделей без глушителя задней выпускной трубы
        *1 Приемная труба в сборе *2 TWC
        *3 Центральная выпускная труба в сборе *4 Задняя правая выпускная труба в сборе
        *5 Левая задняя выпускная труба в сборе *6 Глушитель задней выпускной трубы в сборе

    3. Глушитель задней выпускной трубы


      1. Применен специальный глушитель задней выпускной трубы.

      2. Зазоры между всеми болтами глушителя задней выпускной трубы и отверстиями под эти болты в кронштейне дают возможность регулировать угол установки глушителя задней выпускной трубы.

      3. Более подробную информацию см. в Руководстве по ремонту.
