ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА (передний напольный) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

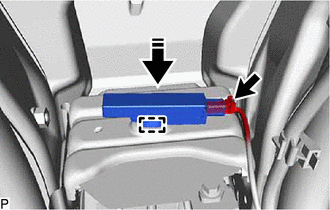

1. УСТАНОВИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ

   1.

      Направление установки

      Введите в зацепление зажим, чтобы установить внутреннюю антенну электронного ключа № 1 в сборе, как показано на рисунке.

      Note:

      При установке внутренней антенны электронного ключа № 1 в сборе соблюдайте осторожность. В случае падения внутренней антенны электронного ключа № 1 в сборе замените ее новой.

   2. Подсоедините разъем.

2. УСТАНОВИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

   1.

      Установите воздуховод № 1 вещевого ящика в облицовке туннеля пола и закрепите его фиксатором.

3. УСТАНОВИТЕ ОПОРУ РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

   1.

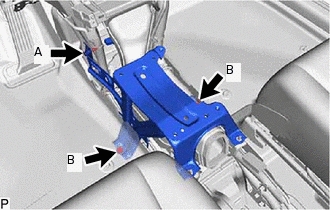

      Установите опору рычага выбора и переключения передач и закрепите болтом (А) и 2 болтами (В).

      Болт (A)

      22 Н*м

      224 кгс*см

      16 фунт-сила-футов

4. УСТАНОВИТЕ СКОБУ ОПОРЫ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 3

   1. Установите скобу опоры вещевого ящика в облицовке туннеля пола № 3 и закрепите 2 гайками.

5. УСТАНОВИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ С КРОНШТЕЙНОМ (для моделей с приемопередатчиком системы обработки и передачи информации)

   Нажмите здесьClick here

6. УСТАНОВИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

   Нажмите здесьClick here

7. УСТАНОВИТЕ НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

   Нажмите здесьClick here
