ПЕРЕДНЯЯ ДВЕРЬ УЗЛЫ И ДЕТАЛИ

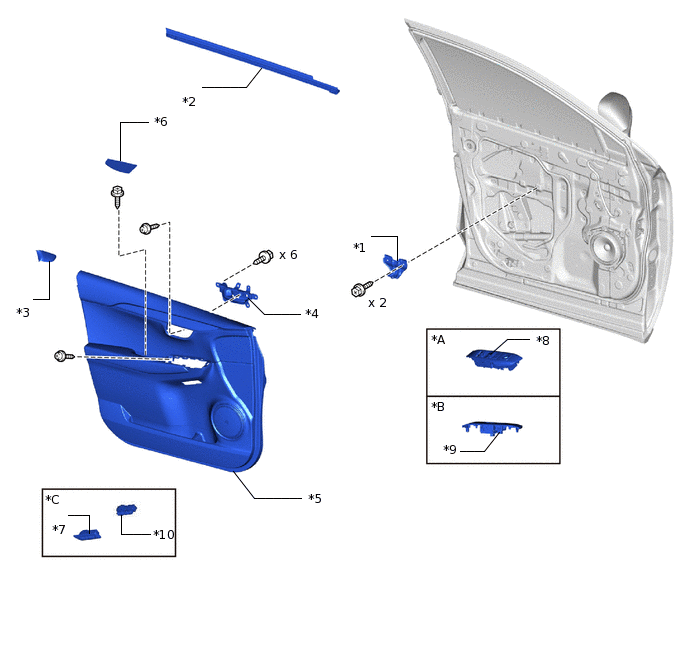

ИЛЛЮСТРАЦИЯ
*A |
со стороны водителя |
*B |
со стороны переднего пассажира |
*C |
Со стороны водителя, с запоминающим устройством |
- |
- |
*1 |
КРОНШТЕЙН ПОДЛОКОТНИКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*2 |
ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
ОПРАВА ДЕРЖАТЕЛЯ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
ВНУТРЕННЯЯ РУЧКА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*5 |
ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*6 |
ЛЕВАЯ ОБЛИЦОВОЧНАЯ НАКЛАДКА ПЕРЕДНЕЙ ДВЕРИ |
*7 |
ДЕРЖАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ ПЕРЕДНЕГО СИДЕНЬЯ |
*8 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ |
*10 |
ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ |

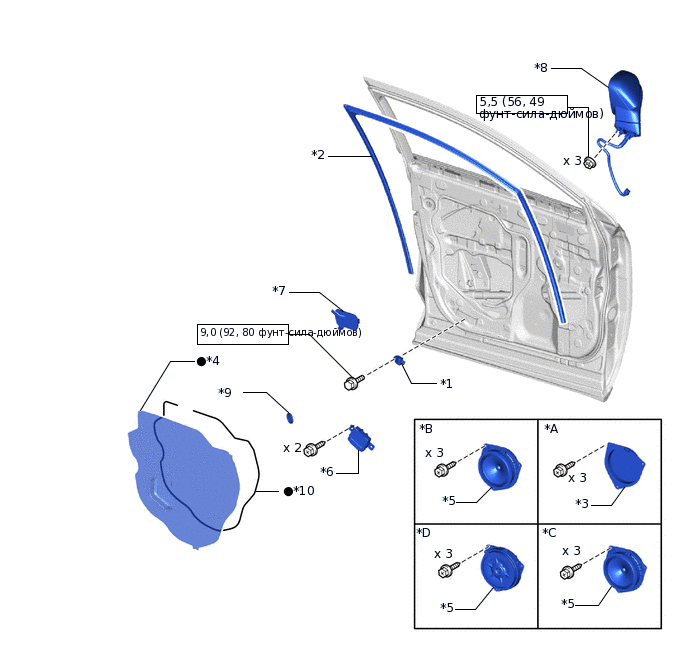

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без переднего динамика |
*B |
Для моделей с 8 динамиками |
*C |
для моделей с 10 динамиками |
*D |
для моделей с 14 динамиками |
*1 |
ЛЕВЫЙ БОКОВОЙ ДВЕРНОЙ ДАТЧИК СИСТЕМЫ SRS |
*2 |
НАПРАВЛЯЮЩАЯ СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ № 2 |
*4 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*5 |
ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ |
*6 |
ЭБУ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА |
*7 |
ЗАГЛУШКА УСТАНОВОЧНОГО ОТВЕРСТИЯ ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА |
*8 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*9 |
ЗАГЛУШКА |
*10 |
БУТИЛОВАЯ ЛЕНТА |
 |
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
● |
Деталь однократного применения |

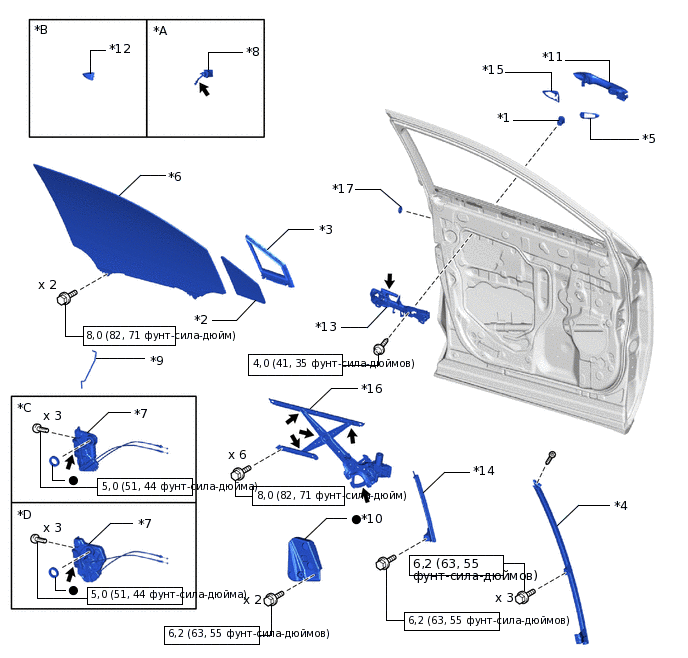

ИЛЛЮСТРАЦИЯ
*A |
со стороны водителя |
*B |
со стороны переднего пассажира |
*C |
Без системы двойной блокировки |
*D |
Для моделей с системой двойной блокировки |
*1 |
ВТУЛКА НАРУЖНОЙ РУЧКИ ДВЕРИ |
*2 |
НЕПОДВИЖНОЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*3 |
УПЛОТНИТЕЛЬ НЕПОДВИЖНОГО СТЕКЛА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
ПЕРЕДНЯЯ НИЖНЯЯ РАМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*5 |
ПЕРЕДНЯЯ НАКЛАДКА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
*6 |
СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*8 |
ЦИЛИНДР ЗАМКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*9 |
ЗАПОРНЫЙ СТЕРЖЕНЬ ЗАМКА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ |
*10 |
ЖЕСТКАЯ ПОДКЛАДКА ПЕРЕДНЕЙ ДВЕРИ № 1 |
*11 |
НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*12 |
КРЫШКА НАРУЖНОЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*13 |
РАМА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*14 |
ЗАДНЯЯ НИЖНЯЯ РАМА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*15 |
ЗАДНЯЯ НАКЛАДКА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ |
*16 |
СТЕКЛОПОДЪЕМНИК ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*17 |
ЗАГЛУШКА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Универсальная консистентная смазка |
- |
- |

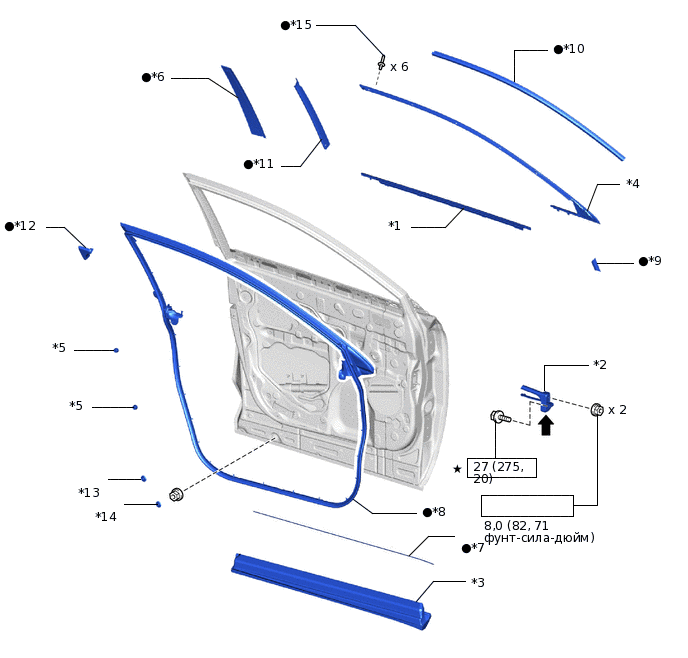

ИЛЛЮСТРАЦИЯ
*1 |
МОЛДИНГ РЕМНЯ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*2 |
ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ |
*3 |
НИЖНИЙ НАРУЖНЫЙ МОЛДИНГ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*4 |
НАРУЖНЫЙ МОЛДИНГ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*5 |
ПОДУШКА ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ |
*6 |
ЗАДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*7 |
НАКЛАДКА ВЕРХНЕГО НАРУЖНОГО МОЛДИНГА ПЕРЕДНЕЙ ДВЕРИ |
*8 |
УПЛОТНИТЕЛЬ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
*9 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 1 |
*10 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 2 |
*11 |
ЛЕВАЯ СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА № 3 |
*12 |
ВЕРХНЯЯ ОБЛИЦОВКА РАМЫ ЛЕВОЙ ДВЕРИ |
*13 |
ПРОБКА ОТВЕРСТИЯ |
*14 |
ЗАГЛУШКА |
*15 |
ЗАКЛЕПКА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
★ |
Деталь с предварительно нанесенным на нее покрытием |
|
Универсальная консистентная смазка |
● |
Деталь однократного применения |
