ФАРА В СБОРЕ (для моделей с указателями поворота с лампами накаливания) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

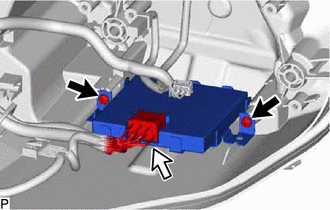

1. УСТАНОВИТЕ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей без автоматической системы управления уровнем фар)

   1.

      Закрепите ЭБУ управления освещением 2 винтами.

   2. Подсоедините разъем.

2. УСТАНОВИТЕ СВЕТОДИОДНЫЙ БЛОК ФАРЫ В СБОРЕ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на светодиодный блок фары в сборе или другие компоненты.

   • Если на светодиодном блоке фары в сборе или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

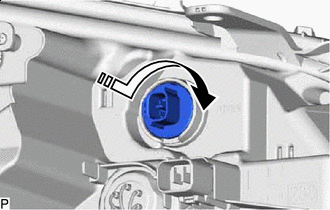

      Направление зацепления

      Подсоедините разъем.

   2. Освободите 2 захвата, как показано на рисунке.

   3.

      Введите в зацепление 3 зажима.

   4. Подсоедините 2 разъема.

   5.

      Направление поворота

      Удерживая светодиодный блок фары в сборе рукой, поверните винты регулировки, как показано на рисунке, чтобы установить светодиодный блок фары в сборе.

      Tip:

      Поверните регулировочные винты на такое же количество оборотов, на которое они были повернуты при снятии.

   6.

      Подсоедините кольцо шарнира.

   7. Введите в зацепление 2 зажима.

3. УСТАНОВИТЕ СВЕТОДИОДНЫЙ БЛОК ГАБАРИТНОГО ФОНАРЯ ФАРЫ № 1

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на светодиодный блок габаритного фонаря фары № 1 или другие компоненты.

   • Если на светодиодном блоке габаритного фонаря фары № 1 или других компонентах остались отпечатки пальцев или посторонние вещества, сотрите их мягкой тканью.

   1.

      Направление установки

      Зацепите направляющую, чтобы временно установить светодиодный блок габаритного фонаря фары № 1, как показано на рисунке.

   2.

      Установите светодиодный блок габаритного фонаря фары № 1 и закрепите 2 винтами.

   3. Подсоедините 2 разъема.

4. УСТАНОВИТЕ ОТРАЖАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи или посторонних веществ на отражатель фары или другие компоненты.

   • Если на отражатели фары или других компонентах остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1.

      Направление установки

      Закрепите 2 направляющие, чтобы временно установить отражатель фар, как показано на рисунке.

   2. Установите отражатель фары и закрепите его винтом.

5. УСТАНОВИТЕ ПРОКЛАДКУ РАССЕИВАТЕЛЯ ФАРЫ

   1. Полностью удалите старое уплотнение рассеивателя фары.

   2.

      Очищаемая зона

      Очистите установочную канавку рассеивателя фары.

   3.

      *a	Прокладочная бумага
      *b	Лента
      *c	45°

      Частично снимите отслаивающуюся бумагу с новой прокладки рассеивателя фары и отрежьте ее кусок.

   4. Согните отслаивающуюся бумагу на конце отвертки и закрепите ее, как указано стрелками и в порядке, показанном на рисунке.

   5. Ножницами отрежьте конец прокладки рассеивателя фары по диагонали (под углом 45°).

   6.

      Начальное положение

      Начиная с положения, показанного на рисунке, и двигаясь против часовой стрелки, временно закрепите прокладку рассеивателя фары, как показано на рисунке.

      Note:

      Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

   7.

      Угловая канавка

      Установите прокладку рассеивателя фары в угловую канавку.

      Note:

      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

   8.

      	Нажмите в этом направлении
      	Прокладочная бумага

      С помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку рассеивателя фары в канавку до упора.

      Note:

      • Аккуратно установите прокладку рассеивателя фары, не растягивая ее.

      • Если прокладка рассеивателя фары была установлена с натяжением, она не установится должным образом в угловую канавку.

   9.

      Угловая канавка

      Повторяйте следующее действие по установке прокладки рассеивателя фары, пока не будет достигнуто начальное положение: Временно закрепите прокладку рассеивателя фары в прямой канавке и полностью вдавите ее в канавку, а затем временно закрепите ее в угловой канавке и полностью вдавите ее в канавку.

   10. После полной установки прокладки рассеивателя фары проверьте, что концы перекрываются не менее чем на 10 мм (0,394 дюйма).

       Номинальный размер

       Зона	Размер
       А	не менее 10 мм (0,394 дюйма)

   11. Проверьте правильность установки прокладки рассеивателя фары.

       Note:

       • Убедитесь, что прокладка рассеивателя фары не выступает и установлена надлежащим образом.

       • Убедитесь в отсутствии зазора между торцами прокладки рассеивателя фары.

       • В обязательном порядке тщательно проверьте углы, поскольку обычно прокладка рассеивателя фары плохо устанавливается именно в углах.

6. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ФАРЫ

   Note:

   • При выполнении данной процедуры необходимо носить чистые резиновые перчатки.

   • Не допускайте попадания грязи и посторонних веществ на рассеиватель фары.

   • Если на внутренней поверхности рассеивателя остались отпечатки пальцев или посторонние частицы, сотрите их мягкой тканью.

   1. Очистите уплотнительную поверхность рассеивателя фары.

   2.

      Установите рассеиватель фары на корпусе и введите в зацепление 9 захватов.

      Note:

      Убедитесь, что все захваты введены в зацепление.

   3.

      Заверните 8 винтов.

   4. Проверьте правильность установки прокладки рассеивателя фары.

      Note:

      Убедитесь, что прокладка рассеивателя фары не выступает и по всей длине соприкасается с рассеивателем фары.

7. УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ФАРЫ

   1.

      Установите новый элемент защиты фары.

8. УСТАНОВИТЕ ПАТРОН ЛАМПЫ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей без автоматической системы управления уровнем фар)

9. УСТАНОВИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

   1. Для моделей с автоматической системой управления уровнем фар:

      1. Подсоедините лампу переднего указателя поворота к шнуру фары.

      2.

         Направление установки

         Поверните шнур фары так, чтобы лампа переднего указателя поворота была направлена, как показано на рисунке, и установите их как единый узел.

   2. Для моделей без автоматической системы управления уровнем фар:

      1. Установите лампу переднего указателя поворота в патрон переднего указателя поворота.

      2.

         Направление установки

         Поверните лампу и патрон переднего указателя поворота, как показано на рисунке, чтобы установить их единым узлом.

10. УСТАНОВИТЕ ПРОКЛАДКУ ФАРЫ (для моделей с автоматической системой управления уровнем фар)
