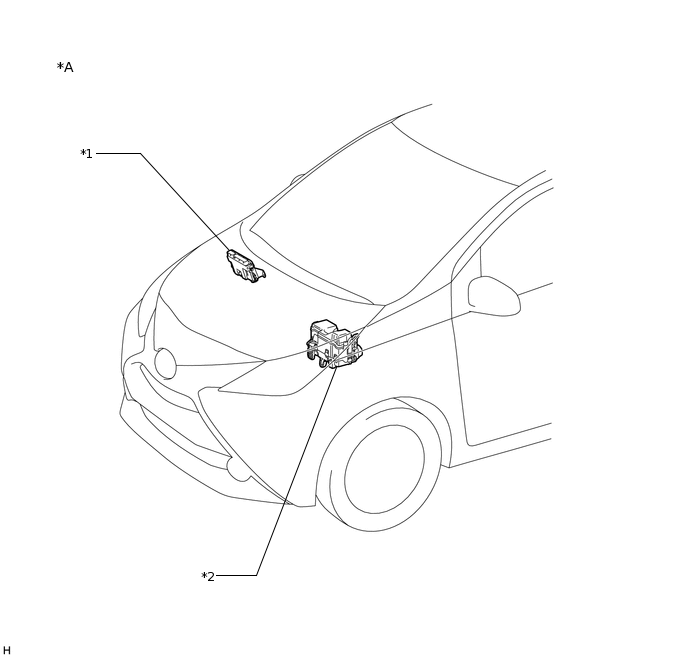

IMMOBILISER SYSTEM(w/ Entry and Start System) PARTS LOCATION

ILLUSTRATION

B364296C05

*A

for LHD

-

-

*1

ECM

*2

NO. 1 ENGINE ROOM RELAY BLOCK

- STRG LOCK FUSE

- AM2 NO. 2 FUSE

- ECU-B NO. 3 FUSE

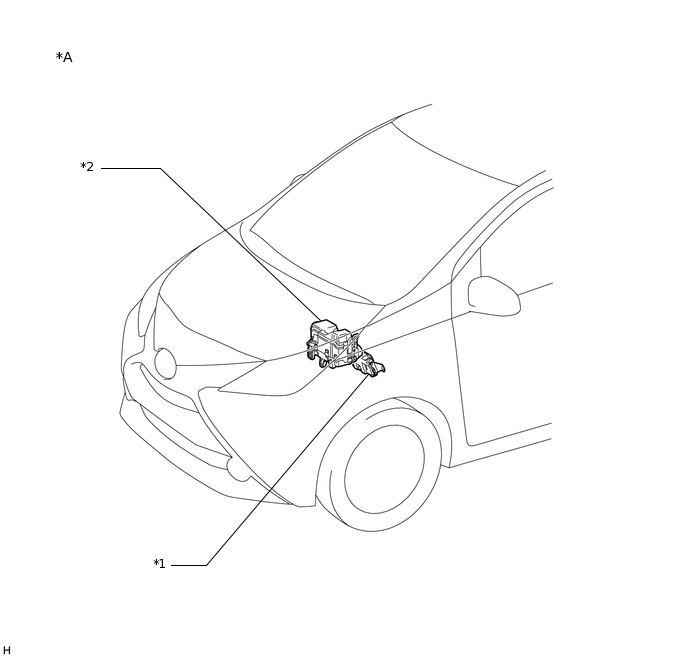

ILLUSTRATION

B364314C02

*A

for RHD

-

-

*1

ECM

*2

NO. 1 ENGINE ROOM RELAY BLOCK

- STRG LOCK FUSE

- AM2 NO. 2 FUSE

- ECU-B NO. 3 FUSE

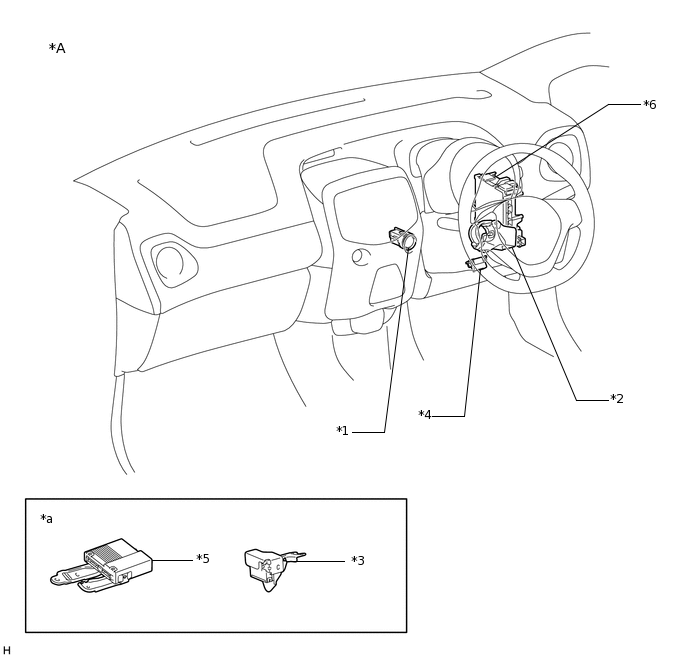

ILLUSTRATION

B364297C02

*A

for LHD

-

-

*1

ENGINE SWITCH

*2

STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY)

*3

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*4

DLC3

*5

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- IG2 NO. 2 FUSE

-

-

*a

Refer to Service Bulletin for the installation position of the part.

-

-

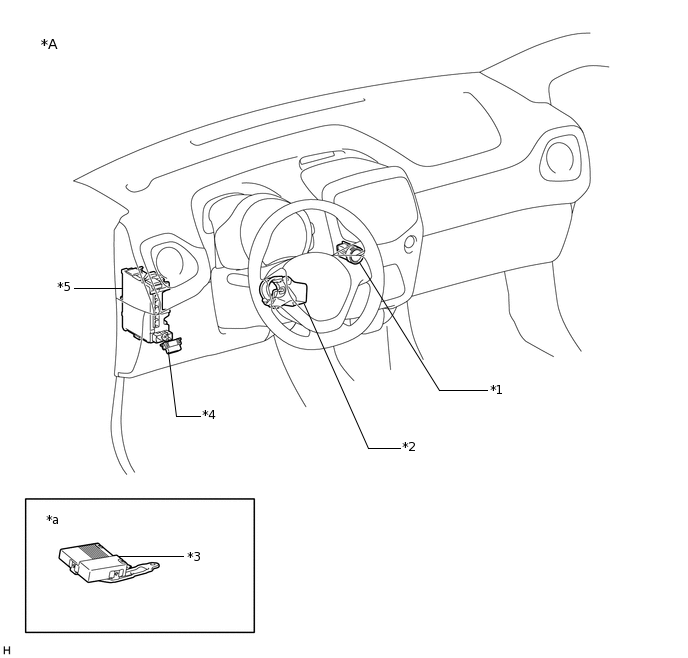

ILLUSTRATION

B364298C02

*A

for RHD

-

-

*1

ENGINE SWITCH

*2

STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY)

*3

ID CODE BOX (IMMOBILISER CODE ECU)

*4

DLC3

*5

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*6

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- IG2 NO. 2 FUSE

*a

Refer to Service Bulletin for the installation position of the parts.

-

-
