СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМА ДИАГНОСТИКИ

  1. ОПИСАНИЕ

    Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) регистрирует коды DTC при возникновении неисправностей.

    Диагностическая система позволяет считывать коды DTC с DLC3.

    Проверьте наличие неисправностей с помощью GTS и выполните ремонт.

  2. ПРОВЕРЬТЕ DLC3

    1. Проверьте DLC3.

      Нажмите здесьClick here

  3. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    1. Проверьте напряжение вспомогательной аккумуляторной батареи при выключенном питании.

      Номинальное напряжение

      11 - 14 В

      Если напряжение ниже 11 В, зарядите или замените вспомогательную аккумуляторную батарею.

  4. РЕЖИМ САМОДИАГНОСТИКИ (ПРИ ИСПОЛЬЗОВАНИИ ПРИБОРА GTS)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Entry&Start / Utility / Wireless Door Lock Diagnosis Mode.

      Body Electrical > Entry&Start > Utility

      Информация на дисплее прибора

      Wireless Door Lock Diagnosis Mode

    5. Перейдите к следующему шагу в соответствии с подсказками на экране GTS.

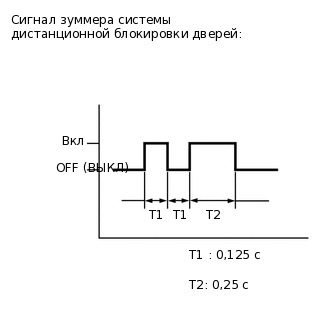

    6. B220865E69

      Убедитесь, что система переключилась в режим самодиагностики по выходному сигналу зуммера системы дистанционной блокировки дверей.

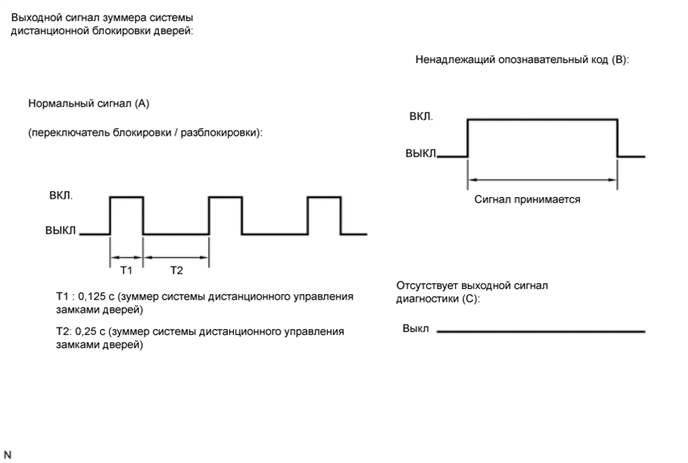

    7. Удерживая нажатой кнопку передатчика электронного ключа, проверьте диагностические коды. Диагностические коды можно проверить по схеме мигания лампы освещения салона и зуммера системы дистанционной блокировки дверей.

      B163380E47
      Table 1. Результат

      Сигнал зуммера системы дистанционной блокировки дверей

      Предполагаемый участок

      А

      В норме (неисправности отсутствуют)

      B

      Зарегистрируйте передатчик электронного ключа в сборе

      C

      Интерференция радиосигналов или неисправность связанного компонента
