СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1687

Код DTC Наименование DTC
C1687 Обнаружена перегрузка по току в телекамере со стороны водителя

ОПИСАНИЕ

Этот код DTC регистрируется, если телекамера в результате контроллер определяет самодиагностики возникновении проблемы синхронизации в сигнале изображения, передаваемого боковой телекамерой со стороны водителя в контроллер телекамеры.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1687

Обнаружена перегрузка по току в телекамере со стороны водителя

Перегрузка по току в боковой камере

  • Жгут проводов или разъем

  • Контроллер телекамеры

  • Левая боковая телекамера в сборе

  • Левое наружное зеркало заднего вида с крышкой в сборе

Контроллер телекамеры

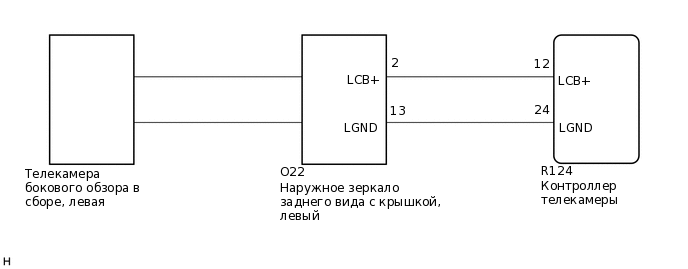

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E372779E12

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Chassis > Panoramic View Monitor > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Chassis > Panoramic View Monitor > Trouble Codes

      OK

      DTC C1687 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick here

    НЕ СООТВ.

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ – НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ, ЛЕВЫЙ)

    1. Отсоедините разъем R124 контроллер телекамеры.

    2. Отсоедините разъем O22 наружное зеркало заднего вида с крышкой, левый разъем.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-12 (LCB+) - O22-2 (LCB+)

      Всегда

      Менее 1 Ом

      O22-13 (LGND) - R124-24 (LGND)

      Всегда

      Менее 1 Ом

      R124-12 (LCB+) или O22-2 (LCB+) - масса

      Всегда

      10 кОм или более

      O22-13 (LGND) или R124-24 (LGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (LCB+, LGND)

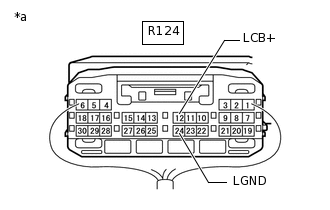

    1. E394317C10

      *a

      Устройство с подсоединенным жгутом проводов

      (контроллер телекамеры)

      Снимите контроллер телекамеры вместе с установленным разъемом.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-24 (LGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      (LCB+) - R124-24 R124-12 (LGND)

      Питание включено (АСС)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьClick here

    СООТВ

  4. ЗАМЕНИТЕ ЛЕВУЮ БОКОВУЮ ТЕЛЕКАМЕРУ В СБОРЕ

    1. Замените левую боковую телекамеру в сборе новой или заведомо исправной.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Chassis > Panoramic View Monitor > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Chassis > Panoramic View Monitor > Trouble Codes

      OK

      DTC C1687 не выводится.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ЛЕВАЯ БОКОВАЯ ТЕЛЕКАМЕРА НЕИСПРАВНА)

    НЕ СООТВ.

    ЗАМЕНИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ В СБОРЕ

    Нажмите здесьClick here
