СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей без системы классификации пассажиров) Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает

Код DTC Наименование DTC
Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает

ОПИСАНИЕ

Щиток приборов в сборе заставляет мигать или выключает контрольную лампу ремня безопасности на щитке приборов в сборе в соответствии с состоянием замка ремня безопасности переднего сиденья в сборе (сиденья водителя).

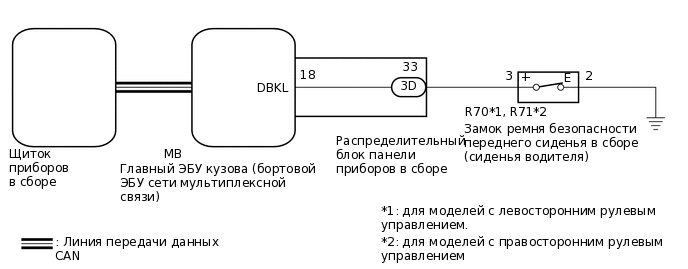

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B287218E56

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Система предупреждения о непристегнутом ремне безопасности (для моделей без системы классификации пассажиров) использует систему передачи данных CAN. Сначала убедитесь в отсутствии неисправностей системы передачи данных CAN. См. раздел "Порядок поиска неисправностей".

    Нажмите здесьЩелкните по следующей ссылке

  • Перед заменой главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.*

    • *: для моделей с интеллектуальной системой посадки и запуска

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает питание аккумуляторной батареи автомобиля через аккумуляторную батарею системы блокировки дверей. Поэтому прежде чем выполнять эту процедуру диагностики, обязательно выполните проверку без снятия с автомобиля и убедитесь, что цепь питания главного ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) в норме.*

    Нажмите здесьЩелкните по следующей ссылке

    • *: для моделей с батареей системы блокировки дверей

Tip:

Контрольная лампа ремня безопасности на щитке приборов используется как для сиденья водителя, так и для сиденья переднего пассажира*. Сначала проверьте работу контрольной лампы ремня безопасности.

Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

Если контрольная лампа предупреждения о непристегнутых ремнях безопасности сидений водителя и переднего пассажира не работает, замените щиток приборов в сборе.

Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  • *: для моделей с системой предупреждения о непристегнутом ремне безопасности переднего пассажира

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (D SEAT BUCKLE SW)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      D Seat Buckle SW

      Выключатель пряжки ремня безопасности водителя

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Ремень безопасности водителя пристегнут

      OFF (ВЫКЛ): Ремень безопасности водителя отстегнут

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      D Seat Buckle SW

      OK

      На дисплее GTS в зависимости от состояния ремня безопасности водителя отображается "ON (ВКЛ)" или "OFF (ВЫКЛ)".

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  2. ПРОВЕРЬТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ВОДИТЕЛЯ)

    1. Снимите замок ремня безопасности переднего сиденья в сборе (сиденья водителя).

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    2. Проверьте замок ремня безопасности переднего сиденья в сборе (сиденья водителя).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ВОДИТЕЛЯ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  3. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

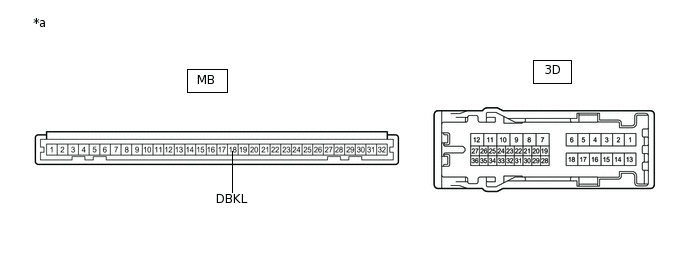

      B491251C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

    2. Отсоедините разъем 3D распределительного блока панели приборов.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      MB-18 (DBKL) - 3D-33

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) - ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (ВОДИТЕЛЯ) - МАССА)

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Table 1. для моделей с левосторонним рулевым управлением.

      Подключение диагностического прибора

      Условие

      Заданные условия

      3D-33 - R70-3(+)

      Всегда

      Менее 1 Ом

      R70-3(+) или 3D-33 - масса

      Всегда

      10 кОм или более

      R70-2(E) - масса

      Всегда

      Менее 1 Ом
      Table 2. Для моделей с правосторонним рулевым управлением

      Подключение диагностического прибора

      Условие

      Заданные условия

      3D-33 - R71-3(+)

      Всегда

      Менее 1 Ом

      R71-3(+) или 3D-33 - масса

      Всегда

      10 кОм или более

      R71-2(E) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
