КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    1. Установите нижний кронштейн крепления амортизатора двери багажного отделения и закрепите его 2 болтами.

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

  2. УСТАНОВИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    1. Очистите отверстия под болт на кузове автомобиля.

    2. Установите верхний кронштейн крепления амортизатора двери багажного отделения и закрепите 2 новыми болтами.

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

  3. УСТАНОВИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Note:

    • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

    • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

    • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

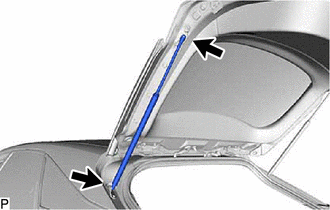

    1. B424321

      Введите в зацепление 2 шаровых шарнира, чтобы установить кронштейн двери багажного отделения.

      Note:

      Устанавливая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

    2. Убедитесь, что шаровые шарниры надежно введены в зацепление и кронштейн двери багажного отделения в сборе не вытягивается.
