НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки деталей, замены, или в наружное зеркало заднего вида с крышкой, выполненных в ходе снятия/установки ниже.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

  • Левая боковая телекамера в сборе

  • Левое наружное зеркало заднего вида в сборе

  • Правая боковая телекамера в сборе

  • Правое наружное зеркало заднего вида в сборе

Регулировка зоны обзора боковой телекамеры

Система панорамного обзора

Click here
Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ОБЛИЦОВКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  2. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  3. СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьClick here

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

    Нажмите здесьClick here

  5. СНИМИТЕ ПЕРЕДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick here

  6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    Нажмите здесьClick here

  7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  8. СНИМИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ

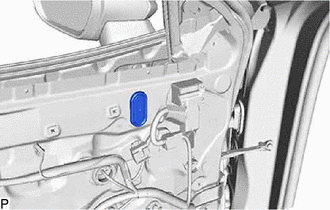

    1. B469067

      Удалите пробку отверстия.

  9. СНИМИТЕ ЗАГЛУШКУ УСТАНОВОЧНОГО ОТВЕРСТИЯ НАРУЖНОГО ЗЕРКАЛА

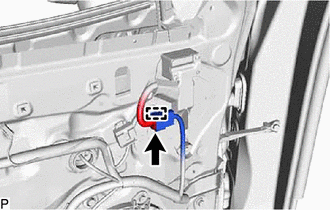

    1. B469068

      Отсоедините разъем.

    2. Расцепите зажим.

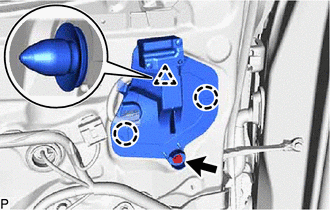

    3. B469069

      Выверните винт.

    4. Расцепите фиксатор и 2 захвата, чтобы снять крышку установочного отверстия наружного зеркала.

  10. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С КРЫШКОЙ В СБОРЕ

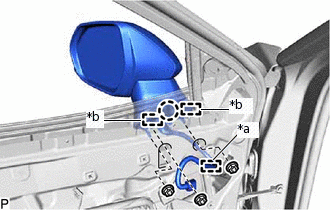

    1. B469070C01

      *a

      Хомут

      *b

      Направляющая

      Расцепите зажим.

    2. Отверните 3 гайки.

    3. Расцепите захват и 2 направляющие и снимите наружное зеркало заднего вида в сборе с крышкой.
