ДАТЧИК ДЕТОНАЦИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ДАТЧИК ДЕТОНАЦИИ

   Tip:

   После замены датчика детонации выполните процедуру "Проверка после ремонта".

   Нажмите здесьЩелкните по следующей ссылке

   1.

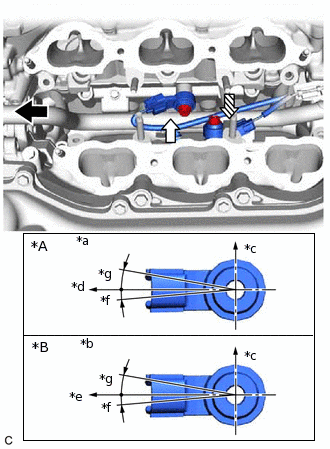

      *A	для ряда 1
      *B	для ряда 2
      *a	Вид A
      *b	Вид B
      *c	Вверх
      *d	Передняя часть двигателя
      *e	Задняя часть двигателя
      *f	5°
      *g	10°
      	Передняя сторона двигателя
      	Вид A
      	Вид B

      Установите 2 датчика детонации на блок цилиндров в сборе так, чтобы они располагались, как показано на рисунке, и предварительно закрепите их 2 болтами.

      Note:

      • Датчик детонации необходимо заменить в случае падения или удара.

      • Убедитесь, что датчик детонации установлен в правильном положении.

   2.

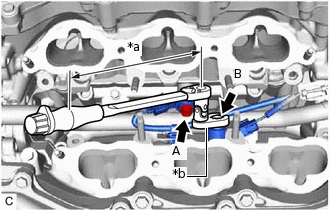

      *a	Длина плеча динамометрического ключа
      *b	Разрезная головка 10 мм

      Затяните болт (A).

      20 Н*м

      204 кгс*см

      15 фунт-сила-фута

   3. Затяните болт (B) с помощью разрезной головки на 10 мм.

      Номинальный момент затяжки

      20 Н*м

      204 кгс*см

      15 фунт-сила-футов

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      • При использовании разрезной головки на 10 мм (длина рычага 22 мм (0,866 дюйма)) + динамометрический ключ (длина рычага 162 мм (6,38 дюйма)):

        17,6 Н*м (179 кгс*см, 13 фунт-сила-футов)

   4. Подсоедините разъемы к 2 датчикам детонации.

2. УСТАНОВИТЕ ТОПЛИВНУЮ РАМПУ

   Нажмите здесьЩелкните по следующей ссылке

3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

   1. После замены датчика детонации выполните процедуру "Проверка после ремонта".

      Нажмите здесьЩелкните по следующей ссылке
