ПЕРЕДНИЙ НИЖНИЙ ШАРОВОЙ ШАРНИР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • При первом нажатии педали тормоза после замены тормозных колодок или оттягивания назад поршня тормозного цилиндра дискового тормоза возможна регистрация кода DTC C1214. Так как это не является признаком неисправности, удалите DTC.

  • Когда вспомогательная аккумуляторная батарея подсоединена, система управления тормозами включается при нажатии педали тормоза и при включении выключателя освещения дверного проема даже в том случае, если питание выключено. Поэтому, даже если предстоит только снять и установить тормозные колодки, перед началом работы обязательно выполните процедуру "Отключите управление тормозами" и отсоедините кабель от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

    Нажмите здесьClick here

  2. СНИМИТЕ ПЕРЕДНИЙ ЛЕВЫЙ НИЖНИЙ ШАРОВОЙ ШАРНИР В СБОРЕ

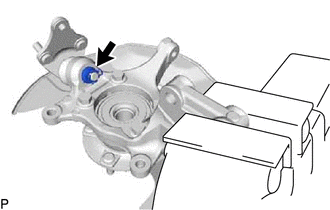

    1. C306814

      Закрепите переднюю полуось в сборе в тисках между алюминиевых пластин.

      Note:

      Не затягивайте тиски слишком сильно.

    2. Снимите фиксатор и отверните гайку.

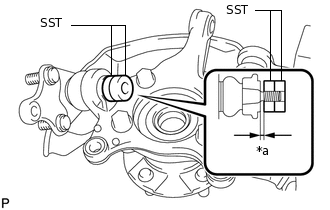

    3. C156924C04

      *a

      1 мм (0,0394 дюйма)

      Установите SST на передний нижний шаровой шарнир, как показано на рисунке.

      09960-20010

      09961-02050

      09961-02050

      Note:

      Измерьте зазор между SST и передней полуосью в сборе и убедитесь, что он равен 1 мм (0,0394 дюйма).

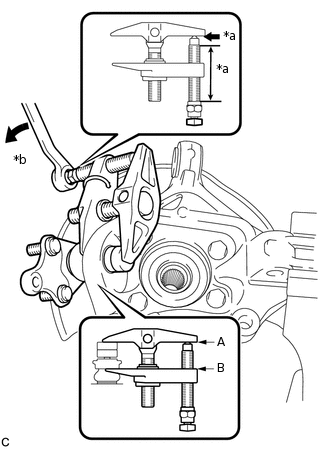

    4. C278704C02

      *a

      Зона нанесения молибденовой консистентной смазки

      *b

      Указатель поворота

      Используя SST, снимите передний нижний шаровой шарнир с передней полуоси в сборе, как показано на рисунке.

      09960-20010

      09961-02010

      09961-02050

      09961-02050

      CAUTION:

      Нанесите молибденовую консистентную смазку на резьбу и конец болта SST.

      Note:

      • Устанавливайте SST так, чтобы поверхности A и B располагались параллельно.

      • Обязательно поворачивайте указанную на рисунке деталь ключом.

      • Действуйте осторожно, чтобы не повредить защитный кожух переднего нижнего шарового шарнира.

      • Обязательно закрепите строп SST на автомобиле, чтобы SST не упал.
