БЛОК ДВИГАТЕЛЯ РАЗБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ВАКУУМНЫЙ НАСОС В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ДАТЧИК ДЕТОНАЦИИ

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ДАТЧИК ДАВЛЕНИЯ МАСЛА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ ШАРНИР КРЫШКИ ДВИГАТЕЛЯ

    1. A338551

      Снимите 2 шарнира крышки двигателя.

  6. СНИМИТЕ СВЕЧУ ЗАЖИГАНИЯ

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ КРЫШКУ МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ

    1. Снимите крышку маслоналивной горловины в сборе с крышки головки блока цилиндров в сборе.

    2. Снимите прокладку с крышки маслоналивной горловины.

  8. СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  9. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на впуске)

    Нажмите здесьЩелкните по следующей ссылке

  10. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (на выпуске)

    Нажмите здесьЩелкните по следующей ссылке

  11. СНИМИТЕ КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА (САПУН В СБОРЕ)

    Нажмите здесьЩелкните по следующей ссылке

  12. СНИМИТЕ ВЕНТИЛЯЦИОННЫЙ КОЖУХ № 1

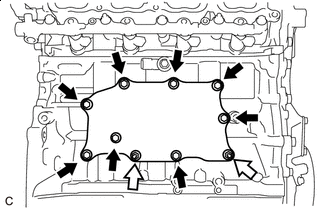

    1. A337911C01
      V100135

      Болт
      V100136

      Гайка

      Выверните 8 болтов и отверните 2 гайки.

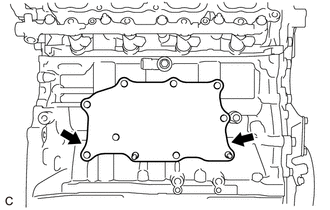

    2. A337912

      Снимите вентиляционный кожух № 1, вставив отвертку между ним и блоком цилиндров.

      Note:

      Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности блока цилиндров и вентиляционного кожуха № 1.

      Tip:

      Конец отвертки перед использованием следует изолировать клейкой лентой.

  13. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

    Нажмите здесьЩелкните по следующей ссылке

  14. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

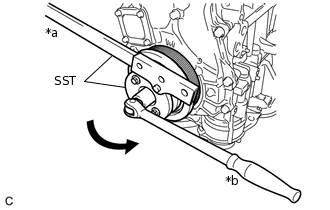

    1. A413659C01

      *a

      Удерживайте

      *b

      Поверните

      Используя SST, заблокируйте шкив коленчатого вала и ослабьте болт крепления шкива коленчатого вала. Дополнительно ослабьте установочный болт шкива коленчатого вала так, чтобы в коленчатый вал остались ввернуты 2-3 витка резьбы.

      09213-54015

      09330-00021

      Tip:

      Каталожный номер болта крепления для SST (приспособление для блокировки шкива коленчатого вала): 91551-80650 (количество: 2)

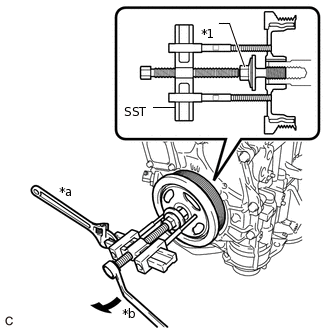

    2. A413660C01

      *1

      Установочный болт шкива коленчатого вала

      *a

      Удерживайте

      *b

      Указатель поворота

      С помощью SST и установочного болта шкива коленчатого вала снимите шкив коленчатого вала и выверните установочный болт шкива коленчатого вала.

      09950-50013

      09951-05010

      09952-05010

      09953-05020

      09954-05011

      Tip:

      Нанесите смазочный материал на резьбу и конец SST.

  15. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

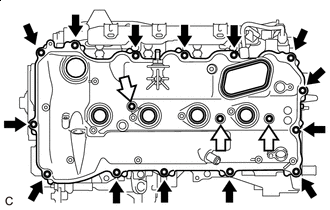

    1. A337921C01
      V100135

      Болт
      V100136

      Болт с уплотнительной шайбой

      Выверните 17 болтов и снимите 3 уплотнительных шайбы и крышку головки блока цилиндров в сборе с прокладкой крышки головки блока цилиндров.

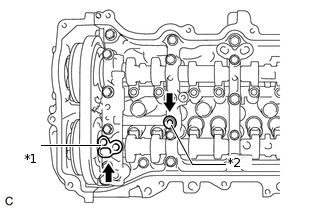

    2. A337920C03

      *1

      Прокладка масляного отверстия крышки подшипника распредвала

      *2

      Прокладка

      Снимите прокладку масляного отверстия крышки подшипника распредвала с крышки подшипника распредвала № 1.

    3. Снимите прокладку с крышки подшипников распредвала № 2.

  16. СНИМИТЕ КОРПУС СЕПАРАТОРА

    1. A337913

      Выверните 2 болта и снимите корпус сепаратора с крышки головки блока цилиндров.

    2. A337901

      Снимите прокладку маслоотделителя с корпуса сепаратора.

    3. A337914C01

      *a

      Кольцевое уплотнение

      Снимите кольцевое уплотнение с корпуса сепаратора.

  17. СНИМИТЕ ПРОКЛАДКУ ТРУБКИ СВЕЧНОГО КОЛОДЦА

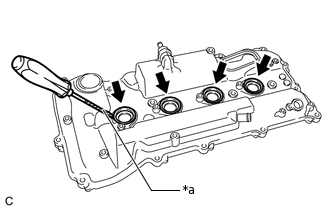

    1. A337918C01

      *a

      Защитная клейкая лента

      С помощью отвертки снимите 4 прокладки трубок свечных колодцев с крышки головки блока цилиндров в сборе.

      Note:

      Будьте осторожны, чтобы не повредить крышку головки блока цилиндров.

      Tip:

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  18. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  19. СНИМИТЕ ПЛАСТИНУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьЩелкните по следующей ссылке

  20. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  21. СНИМИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  22. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьЩелкните по следующей ссылке

  23. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ

    1. Временно вверните установочный болт шкива коленчатого вала.

      A337591C01

      *1

      Шпонка шкива коленчатого вала

      -

      -

      *a

      Примерно 7°

      *b

      Примерно 32°

      *c

      Установочная метка

      -

      -

    2. Поверните коленчатый вал по часовой стрелке и совместите шпонку шкива коленчатого вала, как показано на рисунке.

    3. Убедитесь, что синхронизирующие метки на зубчатых колесах распредвалов и зубчатых колесах распредвалов выпускных клапанов установлены в положениях, показанных на рисунке.

      Tip:

      Точка "A" не является синхронизирующей меткой.

    4. Выверните установочный болт шкива коленчатого вала.

  24. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    1. A337592

      Выверните болт и снимите направляющую цепного привода газораспределительного механизма.

  25. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

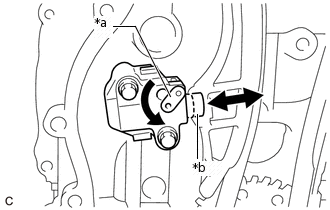

    1. A337600C01

      *a

      Стопорная пластина

      *b

      Плунжер

      Дайте плунжеру возможность немного выдвигаться и затем поверните стопорную пластину против часовой стрелки, чтобы освободить фиксатор. После освобождения фиксатора вдавите плунжер в натяжитель цепи № 1 в сборе.

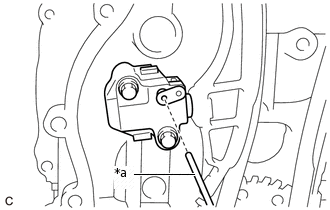

    2. A337601C01

      *a

      Штырь

      Поверните стопорную пластину по часовой стрелке, чтобы ввести фиксатор в зацепление, и вставьте штифт в отверстие стопорной пластины.

    3. A337602

      Выверните 2 болта и снимите натяжитель цепи № 1 с прокладкой.

  26. СНИМИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ

    1. A337593

      Выверните болт и снимите башмак натяжителя цепи.

  27. СНИМИТЕ ЦЕПЬ В СБОРЕ

    1. Снимите цепь в сборе.

  28. СНИМИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1

    1. A337594

      Выверните 2 болта и снимите успокоитель цепи №1.

  29. СНИМИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ КОЛЕНЧАТОГО ВАЛА

    1. A337609

      Снимите ведущую звездочку коленчатого вала с коленчатого вала.

  30. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

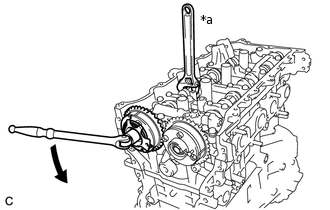

    1. A413661C01

      *a

      Удерживайте
      V100135

      Поверните

      Удерживая шестигранную часть распредвала гаечным ключом, выверните болт зубчатого колеса распредвала и снимите зубчатое колесо распредвала в сборе.

      Note:

      • Соблюдайте осторожность, чтобы не повредить головку блока цилиндров или трубку свечного колодца гаечным ключом.

      • Не разбирайте зубчатое колесо распредвала в сборе.

  31. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ В СБОРЕ

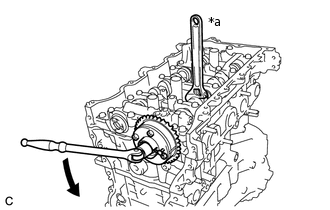

    1. A413662C01

      *a

      Удерживайте
      V100135

      Поверните

      Удерживая шестигранную часть распредвала № 2 гаечным ключом, выверните болт и снимите зубчатое колесо распредвала выпускных клапанов в сборе.

      Note:

      • Соблюдайте осторожность, чтобы не повредить головку блока цилиндров или трубку свечного колодца гаечным ключом.

      • Не разрешается разбирать зубчатое колесо распредвала выпускных клапанов в сборе.

  32. СНИМИТЕ МАСЛОПРОВОД В СБОРЕ

    1. A337599

      Выверните болт и снимите маслопровод в сборе с крышки подшипника распредвала № 4.

  33. СНИМИТЕ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

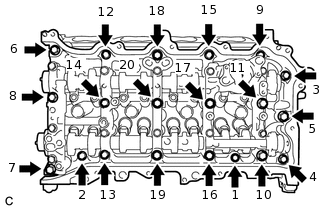

    1. A337603N01

      Равномерно ослабьте и выверните 20 болтов в последовательности, показанной на рисунке.

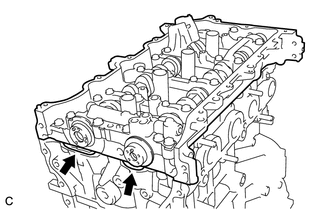

    2. A337604

      Снимите кожух распредвала, вставив отвертку между головкой блока цилиндров и кожухом распредвала.

      Note:

      Соблюдайте осторожность, чтобы не повредить сопрягающиеся поверхности головки блока цилиндров и кожуха распредвала в сборе.

      Tip:

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  34. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА

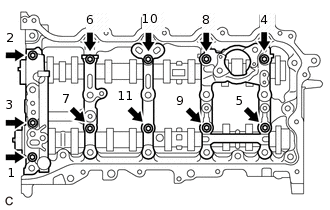

    1. A337605N01

      Выверните 11 болтов в порядке, указанном на рисунке.

    2. Снимите крышку подшипника распредвала № 1, крышку подшипника распредвала № 2, крышку подшипника распредвала № 3 и крышку подшипника распредвала № 4.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  35. СНИМИТЕ РАСПРЕДВАЛ

    1. Снимите распредвал с кожуха распредвала.

  36. СНИМИТЕ РАСПРЕДВАЛ № 2

    1. Извлеките распредвал № 2 из кожуха распредвала.

  37. СНИМИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ

    1. A337607

      Снимите фильтр гидравлического клапана измерения фаз с крышки подшипника распредвала № 1.

  38. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1

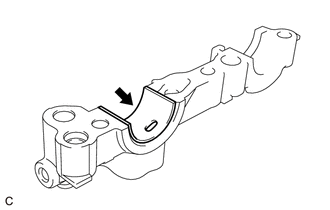

    1. A337608

      Снимите подшипник распредвала № 1 с крышки подшипника распредвала № 1.

  39. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

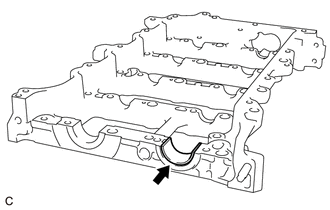

    1. A337606

      Снимите подшипник распредвала № 2 с кожуха распредвала.

  40. СНИМИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ

    1. Снимите 16 рычагов привода клапана № 1 в сборе.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  41. СНИМИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНА В СБОРЕ

    1. Снимите с головки блока цилиндров 16 механизма регулировки зазора в приводе клапана.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  42. СНИМИТЕ КОЛПАК ШТОКА КЛАПАНА

    1. Снимите 16 колпачков штоков клапанов с головки блока цилиндров.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  43. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ КОЖУХА РАСПРЕДВАЛА

    Note:

    Если шпилька кожуха распредвала деформирована или повреждена ее резьба, замените шпильку.

  44. СНИМИТЕ РЕГУЛИРОВОЧНОЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПОДШИПНИКА РАСПРЕДВАЛА

    Note:

    Снимать регулировочное соединительное кольцо крышки подшипника распредвала нужно только для его замены.

  45. СНИМИТЕ СТОПОРНЫЙ ШТИФТ КОЖУХА РАСПРЕДВАЛА

    Note:

    Снимать стопорный штифт кожуха распредвала нужно только для его замены.

  46. СНИМИТЕ ГОЛОВКУ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  47. СНИМИТЕ ПРОКЛАДКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

    Нажмите здесьЩелкните по следующей ссылке

  48. СНИМИТЕ РАСПОРНУЮ ДЕТАЛЬ ВОДЯНОЙ РУБАШКИ БЛОКА ЦИЛИНДРОВ

    1. A336700

      Снимите распорную деталь водяной рубашки блока цилиндров с блока цилиндров.

      Note:

      Обязательно снимите распорную деталь водяной рубашки блока цилиндров. Если ее не снять, она может упасть и получить повреждения при переворачивании блока цилиндров.

  49. СНИМИТЕ КРЫШКУ МАСЛЯНОГО ФИЛЬТРА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  50. ВЫКРУТИТЕ ПРОБКУ СЛИВНОГО ОТВЕРСТИЯ МАСЛЯНОГО ПОДДОНА

    1. Снимите пробку сливного отверстия поддона картера и слейте моторное масло.

  51. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ

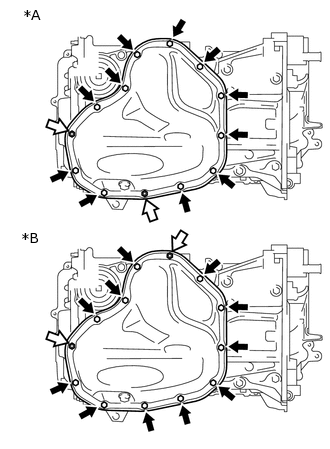

    1. A337281C01

      *A

      Тип A

      *B

      Тип B
      V100135

      Болт
      V100136

      Гайка

      Выверните 11 болтов и отверните 2 гайки.

    2. A118769

      Вставьте лезвие инструмента для обрезки прокладки поддона картера между поддоном картера и картером с ребрами жесткости, срежьте нанесенный герметик и снимите масляный поддон.

      Note:

      • Соблюдайте осторожность, чтобы не повредить поверхность соприкосновения картера с ребрами жесткости с поддоном картера.

      • Соблюдайте осторожность, чтобы не повредить фланец масляного поддона в сборе.

  52. СНИМИТЕ МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ

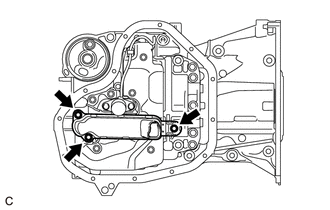

    1. A337922

      Выверните 3 болта и снимите маслоприемник с сетчатым фильтром и прокладку.

  53. СНИМИТЕ ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА

    Нажмите здесьЩелкните по следующей ссылке

  54. СНИМИТЕ КРОНШТЕЙН ДАТЧИКА УРОВНЯ МАСЛА

    1. A337924

      Выверните 2 болта и снимите кронштейн датчика уровня масла с картера с ребрами жесткости в сборе.

  55. СНИМИТЕ ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1

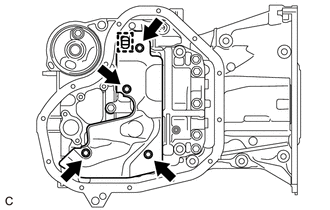

    1. A337925

      Снимите зажим с отражателя масляного поддона № 1.

    2. Выверните 4 болта и снимите отражатель масляного поддона № 1.

  56. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР КОЛЕНЧАТОГО ВАЛА

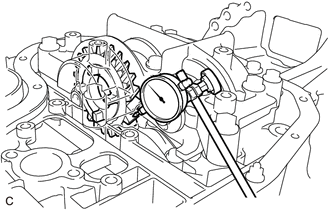

    1. A337928

      С помощью индикатора часового типа измерьте боковой зазор коленчатого вала и уравновешивающего вала, как показано на рисунке.

      Номинальный боковой зазор

      0,05-0,20 мм (0,00197-0,00787 дюйма)

      Максимальный зазор

      0,20 мм (0,00787 дюйма)

      Если боковой зазор превышает максимально допустимый, замените балансировочный узел двигателя.

  57. СНИМИТЕ БАЛАНСИРОВОЧНЫЙ УЗЕЛ ДВИГАТЕЛЯ В СБОРЕ

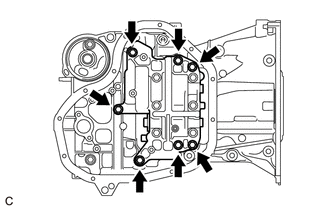

    1. A337927

      Выверните 7 болтов и снимите балансировочный узел двигателя с картера с ребрами жесткости в сборе.

      Note:

      Не разбирайте балансировочный узел двигателя.

  58. ПРОВЕРЬТЕ ОСЕВОЙ ЗАЗОР УРАВНОВЕШИВАЮЩЕГО ВАЛА № 1

    Нажмите здесьЩелкните по следующей ссылке

  59. ПРОВЕРЬТЕ ОСЕВОЙ ЗАЗОР УРАВНОВЕШИВАЮЩЕГО ВАЛА № 2

    Нажмите здесьЩелкните по следующей ссылке

  60. СНИМИТЕ КАРТЕР С РЕБРАМИ ЖЕСТКОСТИ В СБОРЕ

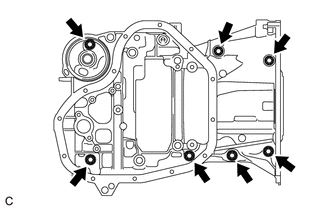

    1. A337929

      Выверните 7 болтов.

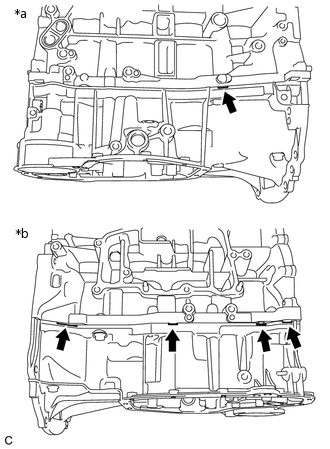

    2. A337962C01

      *a

      Левая сторона

      *b

      Правая сторона

      С помощью отвертки снимите картер с ребрами жесткости, используя ее в качестве рычага между картером с ребрами жесткости и блоком цилиндров в местах, показанных на рисунке.

      Note:

      Соблюдайте осторожность, чтобы не повредить контактные поверхности блока цилиндров и картера с ребрами жесткости.

      Tip:

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  61. СНИМИТЕ ФИКСАТОР КРОНШТЕЙНА МАСЛЯНОГО ФИЛЬТРА В СБОРЕ

    1. A337610

      Снимите фиксатор кронштейна масляного фильтра с картера с ребрами жесткости в сборе.

  62. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ

    Note:

    Если шпилька картера с ребрами жесткости деформирована или повреждена ее резьба, замените шпильку.

  63. СНИМИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО КАРТЕРА С РЕБРАМИ ЖЕСТКОСТИ

    Note:

    Снимать соединительное кольцо картера с ребрами жесткости нужно только для его замены.

  64. СНИМИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

    Нажмите здесьЩелкните по следующей ссылке
