ПРОТИВОУГОННАЯ СИСТЕМА Цепь сирены противоугонной системы

Код DTC Наименование DTC
Цепь сирены противоугонной системы

ОПИСАНИЕ

Сирена противоугонной системы в сборе звучит при выполнении одного из следующих условий:

  • Противоугонная система находится в состоянии срабатывания звуковой сигнализации.

  • Сирена противоугонной системы в сборе находится в состоянии готовности, когда в цепи источника питания, массы или линии передачи данных происходит обрыв.

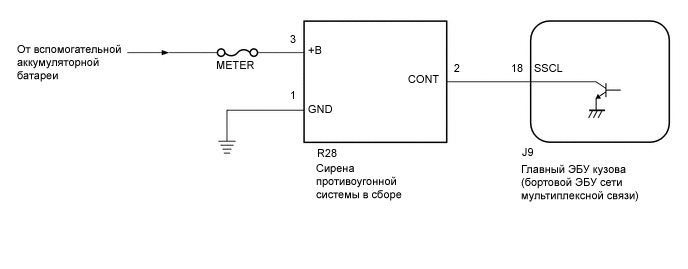

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B427498E20

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед заменой главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (SECURITY HORN2)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Security Horn2

      Сирена противоугонной системы в сборе

      OFF (ВЫКЛ) / ON (ВКЛ)

      -

      Body Electrical > Main Body > Active Test

      Информация на дисплее прибора

      Security Horn2

      OK

      Сирена противоугонной системы включается и выключается в полном соответствии с командами GTS.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick hereClick hereClick here

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВСПОМОГАТЕЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ – СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ – МАССА)

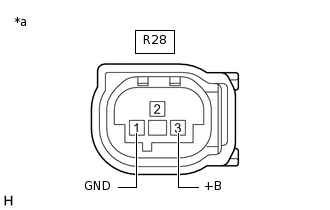

    1. B412484C19

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к сирене противоугонной системы в сборе)

      Отсоедините разъем R28 сирены противоугонной системы.

    2. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      R28-3 (+B) - масса

      Питание выключено

      11 – 14 В

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R28-1 (GND) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) – СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ)

    1. Отсоедините разъем J9 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J9-18 (SSCL) - R28-2 (CONT)

      Всегда

      Менее 1 Ом

      J9-18 (SSCL) или R28-2 (CONT) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  4. ЗАМЕНИТЕ СИРЕНУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ

    1. Временно замените сирену противоугонной системы в сборе новой или заведомо исправной.

      Tip:

      См. Бюллетень технического обслуживания

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. ПРОВЕРЬТЕ СИРЕНУ ПРОТИВОУГОННОЙ СИСТЕМЫ

    1. Включите питание (IG), а затем выключите его.

    2. Установите противоугонную систему в "СОСТОЯНИЕ ГОТОВНОСТИ".

      Нажмите здесьClick hereClick here

    3. Убедитесь, что контрольная лампа безопасности перестает гореть постоянно и начинает мигать.

    4. Переведите противоугонную систему в состояние срабатывания сигнализации.

      Нажмите здесьClick hereClick here

    5. Убедитесь, что сирена противоугонной системы в сборе звучит.

      OK

      Сирена противоугонной системы в сборе звучит.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ НЕИСПРАВНА)

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)
