ЗАДНЯЯ ДВЕРЬ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов

    Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА

    Нажмите здесьЩелкните по следующей ссылке

  2. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 3

    Нажмите здесьЩелкните по следующей ссылке

  3. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 2

    Нажмите здесьЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ЛЕВУЮ СВЕТОМАСКИРОВОЧНУЮ ЛЕНТУ № 1

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ МОЛДИНГ ЗАДНЕЙ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ВЕРХНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ПЕРЕДНИЙ МОЛДИНГ РАМЫ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 3

    Tip:

    Перед установкой уплотнителя левой задней двери № 3 разогрейте панель задней двери с помощью нагревательной лампы.

    Стандартн.

    Параметр

    Температура

    Панель задней двери

    40-60°C (104-140°F)
    Note:

    Не допускайте чрезмерного нагрева панели задней двери и уплотнителя левой задней двери № 3.

    1. Очистите поверхность панели задней двери.

      1. Разогрейте поверхность панели задней двери с помощью нагревательной лампы.

      2. Снимите двухстороннюю клейкую ленту с поверхности панели задней двери.

      3. Удалите остатки клейкой ленты чистящим средством.

    2. Установите новый уплотнитель левой задней двери № 3.

      1. Разогрейте поверхность панели задней двери с помощью нагревательной лампы.

      2. Снимите отслаивающуюся бумагу с поверхности уплотнителя левой задней двери № 3.

        Tip:

        После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

      3. B379810

        Установите уплотнитель левой задней двери № 3, как показано на рисунке.

        Tip:

        Крепко прижмите уплотнитель левой задней двери № 3, чтобы закрепить его.

  9. УСТАНОВИТЕ МОЛДИНГ РЕМНЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ДЕРЖАТЕЛЬ НАРУЖНОГО МОЛДИНГА

    Нажмите здесьЩелкните по следующей ссылке

  11. УСТАНОВИТЕ КЛЕЙКУЮ ЛЕНТУ ДЛЯ КРЕПЛЕНИЯ МОЛДИНГА № 2

    Нажмите здесьЩелкните по следующей ссылке

  12. УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОГО МОЛДИНГА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  13. УСТАНОВИТЕ НАКЛАДКУ МОЛДИНГА ЗАДНЕЙ ДВЕРИ № 1

    Нажмите здесьЩелкните по следующей ссылке

  14. УСТАНОВИТЕ ЛЕВЫЙ ВЕРХНИЙ ЗАДНИЙ НАРУЖНЫЙ МОЛДИНГ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  15. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ № 2

    Нажмите здесьЩелкните по следующей ссылке

  16. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО НАРУЖНОГО МОЛДИНГА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  17. УСТАНОВИТЕ НИЖНИЙ НАРУЖНЫЙ МОЛДИНГ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  18. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ЗАДНЕЙ ДВЕРИ

    1. Установите подушку панели задней двери.

  19. УСТАНОВИТЕ ОБЛИЦОВКУ РАМЫ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Установите новую облицовку рамы левой задней двери.

  20. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Закрепите уплотнитель левой задней двери с помощью 25 фиксаторов.

  21. УСТАНОВИТЕ ОГРАНИЧИТЕЛЬ ОТКРЫВАНИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. Нанесите на трущиеся поверхности ограничителя открывания левой задней двери универсальную консистентную смазку.

    2. При повторном использовании болта:

      1. Очистите резьбу болта не оставляющим осадка растворителем.

      2. Нанесите герметик на резьбу болта.

        Герметик-фиксатор

        Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный.

    3. Закрепите ограничитель открывания левой задней двери в сборе на дверной панели 2 гайками.

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

    4. Установите ограничитель открывания левой задней двери в сборе на панель кузова и закрепите его болтом.

      27 Н*м

      275 кгс*см

      20 фунт-сила-футов

  22. УСТАНОВИТЕ ВТУЛКУ НАРУЖНОЙ РУЧКИ ДВЕРИ

    1. Установите втулку наружной ручки двери.

  23. УСТАНОВИТЕ РАМУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. Нанесите универсальную консистентную смазку на рабочие поверхности рамы наружной ручки левой задней двери в сборе.

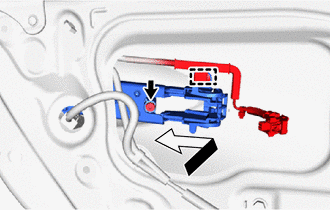

    2. B379825

      Временно закрепите раму наружной ручки левой задней двери в сборе, как показано на рисунке.

    3. С помощью торцевого ключа "TORX" T30 введите в зацепление зажим, чтобы установить раму наружной ручки левой задней двери, и закрепите ее винтом.

      4,0 Н*м

      41 кгс*см

      35 фунт-сила-дюймов

  24. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

    1. Введите в зацепление 3 захвата и установите переднюю накладку наружной ручки задней двери.

  25. УСТАНОВИТЕ ЗАДНЮЮ НАКЛАДКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

    1. Введите в зацепление 4 захвата и установите заднюю накладку наружной ручки задней двери.

  26. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЗАДНЕЙ ДВЕРИ

    B379798

    1. Установите крышку наружной ручки левой задней двери и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

  27. УСТАНОВИТЕ НАРУЖНУЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

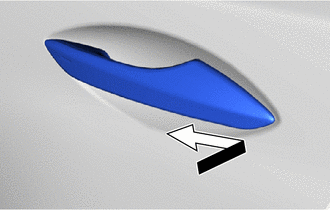

    1. B379824

      Временно закрепите наружную ручку левой задней двери в сборе, сдвинув ее в направлении, указанном на рисунке стрелкой.

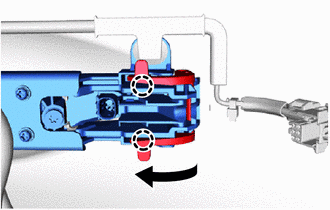

    2. B379826

      Установите держатель на наружную ручку левой задней двери в сборе и закрепите его 2 захватами.

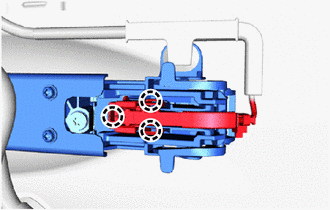

    3. B379823

      Подсоедините разъем и крышку разъема и введите в зацепление 3 захвата.

  28. УСТАНОВИТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  29. УСТАНОВИТЕ КРЫШКУ БЛОКИРОВКИ ЗАМКА ЗАДНЕЙ ДВЕРИ ОТ ОТКРЫВАНИЯ ИЗ САЛОНА

    1. Установите крышку блокировки замка задней двери от открывания из салона.

  30. УСТАНОВИТЕ ЖЕСТКУЮ ПОДКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с жесткой подкладкой)

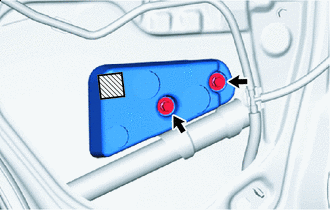

    1. B385112C02
      V100155

      Двухсторонняя клейкая лента

      Очистите установочную поверхность автомобиля.

      1. Снимите остатки двухсторонней клейкой ленты с установочной поверхности автомобиля.

      2. Очистите установочную поверхность панели задней двери в сборе растворителем, не содержащим смолистых веществ.

    2. Снимите отслаивающуюся бумагу с новой жесткой подкладки левой задней двери, стараясь не касаться клейкой поверхности.

    3. Установите жесткую подкладку левой задней двери и закрепите 2 болтами.

      6,2 Н*м

      63 кгс*см

      55 фунт-сила-дюймов

    4. Прижмите жесткую подкладка левой задней двери к дверной панели.

  31. УСТАНОВИТЕ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали стеклоподъемника левой задней двери.

    2. B379792C01

      *1

      Болт временного крепления

      Временно вверните болт временного крепления в стеклоподъемник левой задней двери.

    3. Установите механизм стеклоподъемника левой задней двери, закрепив его 5 болтами, а затем затяните болт временного крепления.

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

      Tip:

      Затягивайте болты в порядке, указанном на рисунке.

      Note:

      Будьте осторожны: не уроните стеклоподъемник задней двери, чтобы не повредить его.

  32. УСТАНОВИТЕ СТЕКЛО ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

    1. Предварительно закрепите переключатель электрического стеклоподъемника задней двери в сборе вместе с опорной панелью подлокотника задней двери.

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. Сместите стеклоподъемник задней двери так, чтобы оказались видны болты стекла задней двери.

    4. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      Note:

      После подсоединения провода необходимо инициализировать некоторые системы.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

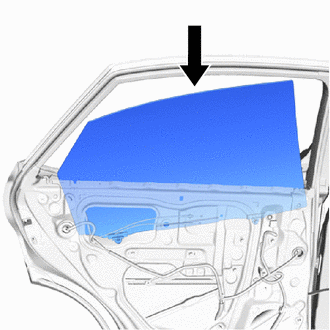

    5. B379831

      Вставьте стекло левой задней двери в сборе, как показано на рисунке.

      Note:

      Соблюдайте осторожность, чтобы не повредить стекло задней двери в сборе.

    6. B379791

      Закрепите стекло левой задней двери на стеклоподъемнике левой задней двери в сборе с помощью 2 болта.

      8,0 Н*м

      82 кгс*см

      71 фунт-сила-дюйм

    7. Вставьте затычку отверстия.

  33. УСТАНОВИТЕ УПЛОТНЕНИЕ ЗАДНЕЙ НАПРАВЛЯЮЩЕЙ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

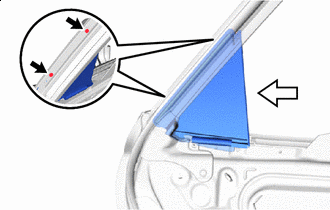

    1. B379827C01
      V100135

      Винт
      V100136

      Направление подсоединения

      Подсоедините уплотнение задней направляющей левой задней двери в направлении, указанном на рисунке стрелкой.

    2. Поднимите уплотнитель, установите уплотнение задней направляющей левой задней двери и закрепите его 2 винтами.

  34. СНИМИТЕ НИЖНЮЮ ЗАДНЮЮ РАМУ ОКНА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. B379818C02
      V100135

      Болт
      V100136

      Винт

      Установите нижнюю заднюю раму окна левой задней двери и закрепите 2 винтами.

    2. Заверните 2 болта.

      6,2 Н*м

      63 кгс*см

      55 фунт-сила-дюймов

  35. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Установите направляющую стекла левой задней двери.

  36. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Наклейте новую бутиловую ленту на панель задней двери.

    2. Пропустите все тросы и разъем через новую крышку технологического отверстия левой задней двери.

    3. Совместите крышку технологического отверстия левой задней двери с заданными положениями на панели задней двери и прикрепите ее.

      Tip:

      Надежно закрепите крышку технологического отверстия левой передней двери, чтобы не допустить образования складок и пузырьков воздуха.

    4. Установите зажим.

    5. Для моделей с задним динамиком:

      1. Установить зажим.

    6. Подсоедините 2 разъема.

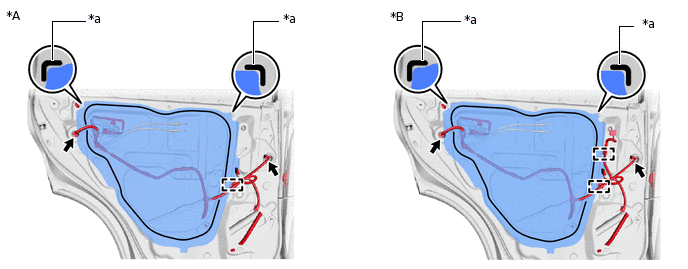

      B378308C02

      *A

      Для моделей без заднего динамика

      *B

      Для моделей с задним динамиком

      *a

      Контрольная точка

      -

      -

  37. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2 (для моделей без заднего динамика)

    1. Установите крышку технологического отверстия задней двери № 2 и закрепите 3 болтами.

  38. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ (для моделей с задним динамиком)

    Нажмите здесьЩелкните по следующей ссылке

  39. УСТАНОВИТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ (для моделей с задним динамиком)

    Нажмите здесьЩелкните по следующей ссылке

  40. УСТАНОВИТЕ КРОНШТЕЙН ПОДЛОКОТНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Закрепите кронштейн подлокотника левой задней двери 2 винтами.

  41. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Установите внутренний уплотнитель стекла левой задней двери.

  42. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. Установите внутреннюю ручку левой задней двери в сборе и закрепите ее 6 винтами.

  43. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Подсоедините трос дистанционного управления замком левой задней двери в сборе и внутренний трос замка левой задней двери в сборе.

    2. Установите 2 зажима.

    3. Введите в зацепление 8 фиксаторов, чтобы установить панель облицовки левой задней двери в сборе.

    4. Для моделей с задним динамиком:

      1. Подсоедините разъем.

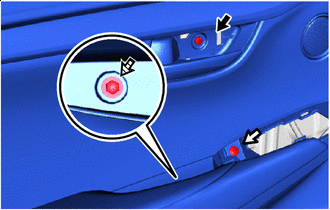

    5. B379807C02
      V100135

      Винт A
      V100136

      Винт B
      V100137

      Винт C

      Вверните винт A.

    6. Вверните винт B.

    7. Вверните винт C.

  44. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ

    1. Подсоедините разъем.

    2. Установите переключатель электрического стеклоподъемника в сборе с опорной панелью подлокотника задней двери и закрепите его 4 захватами и 2 фиксаторами.

  45. УСТАНОВИТЕ ВНУТРЕННЮЮ ОПРАВУ РУЧКИ ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

    1. Закрепите 3 захвата, чтобы установить оправу внутренней ручки левой двери.

  46. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    1. Установите левую облицовочную накладку задней двери.

  47. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

  48. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесьЩелкните по следующей ссылке

  49. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  50. ИНИЦИАЛИЗИРУЙТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

    Нажмите здесьЩелкните по следующей ссылке

  51. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

    Нажмите здесьЩелкните по следующей ссылке

  52. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
