СИСТЕМА SFI (для моделей с модулем насоса адсорбера), диагностические DTC: P0461
| Код DTC | Наименование DTC |
|---|---|
| P0461 | Цепь датчика уровня топлива "A" - выход за пределы допустимого диапазона / неправильные характеристики |
ОПИСАНИЕ
Уровня топлива располагается в топливном баке и измеряет количество топлива. Датчик уровня топлива и уровень топлива в топливном баке в сигнал Выходной сигнал и передает это значение. ECM определяет, когда необходимо заправьте автомобиль по изменениям выходного сигнала датчика уровня топлива.
№ DTC |
Неисправность |
Условие обнаружения DTC |
Неисправный участок |
MIL |
Запоминание |
|---|---|---|---|---|---|
P0461 |
Цепь датчика уровня топлива "A" - выход за пределы допустимого диапазона / неправильные характеристики |
Затраты определенного значения, несмотря на то, что топлива, изменение показание уровня топлива ниже порогового значения. (логика диагностирования за 1 поездку). |
|
Загорается |
Код DTC сохраняется |
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Датчик уровня топлива в сборе, если показания изменяются менее чем на определенную величину, когда по сравнению с расхода топлива, вычисленного на основе объема впрыска топлива, ECM обнаруживает неисправность, включает контрольную лампу MIL и регистрирует код DTC.
ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Коды DTC, относящиеся к неисправности |
P0461: Заедание датчика уровня топлива |
Требуемые датчики/устройства (основные) |
Датчик уровня топлива |
Требуемые датчики/устройства (связанные) |
- |
Продолжительность работы |
Постоянно |

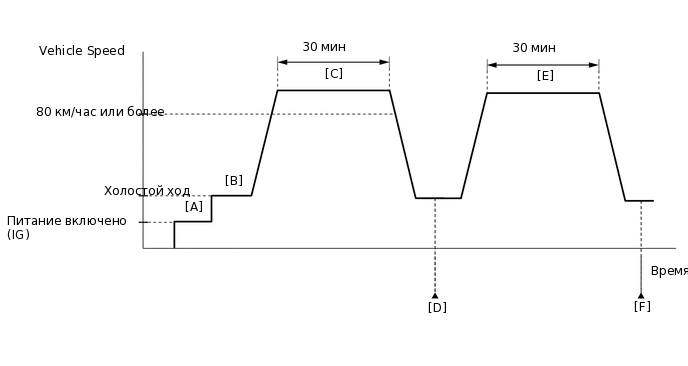

ПРОВЕРОЧНАЯ ПОЕЗДКА
Подключите GTS к DLC3.
Включите зажигание (IG).
Включите GTS.
Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
Выключите питание и подождите не менее 30 с.
Установите выключатель питания в состояние ON (ВКЛ) (IG) [A].
Включите диагностический прибор TechDoc3.
Запуска двигателя (B).
Совершите поездку на автомобиле со скоростью не менее 80 км/час (50 миль в час) в течение 30 мин или более.
Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [D].
Считайте ожидающие обработки коды DTC.
Tip:Если выводятся ожидающие обработки DTC, система неисправна.
Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
Введите DTC: P0461.
Проверьте результат проверки DTC.
Дисплей GTS
Описание
NORMAL
Проверка DTC завершена
Cистема работает нормально
ABNORMAL
Проверка DTC завершена
Нарушения в работе системы
INCOMPLETE
Проверка DTC не завершена
Выполните поездку в проверочном режиме после создания условий регистрации DTC
N/A
Невозможно выполнить проверку DTC
Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
Tip:Если результат проверки показывает NORMAL, система исправна.
Если результат проверки показывает ABNORMAL, система неисправна.
Если результатом проверки является состояние INCOMPLETE или N/A, выполните шаги с E] по.
Совершите поездку на автомобиле со скоростью не менее 80 км/час (50 миль в час) в течение 30 мин или более.
Войдите в следующие меню: Powertrain / Engine and ECT / Trouble Codes [F].
Считайте ожидающие обработки коды DTC.
Tip:Если выводятся ожидающие обработки DTC, система неисправна.
Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.
Введите DTC: P0461.
Проверьте результат проверки DTC.
Дисплей GTS
Описание
NORMAL
Проверка DTC завершена
Cистема работает нормально
ABNORMAL
Проверка DTC завершена
Нарушения в работе системы
INCOMPLETE
Проверка DTC не завершена
Выполните поездку в проверочном режиме после создания условий регистрации DTC
N/A
Невозможно выполнить проверку DTC
Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
Tip:Если результат проверки показывает NORMAL, система исправна.
Если результат проверки показывает ABNORMAL, система неисправна.
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
С помощью Techstream считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
ПОРЯДОК ВЫПОЛНЕНИЯ
ОПРОС КЛИЕНТА
Расспросите клиента Подробные сведения об когда они Заправьте автомобиль.
Tip:Когда топливный бак заполнен, если автомобиль многократно движения на короткое расстояние и заправка, показания указателя уровня топлива не изменится. В этом случае ЕСМ может определить, что датчика уровня топлива находится в состоянии заедания, и регистрирует DTC P0461. Если автомобиль движется таким образом, Поскольку DTC был сохранен из-за действие пользователя, удалите их, не выполняя диагностику, и верните автомобиль клиенту.
Результат
Перейти к
СЛЕДУЮЩЕЕ -
ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ
Снимите датчик уровня топлива в сборе.
Нажмите здесьClick here
Проверьте датчик уровня топлива в сборе.
Нажмите здесьClick here
Результат
Перейти к
OK
НЕ СООТВ.
