СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ (для моделей без запоминающего устройства) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

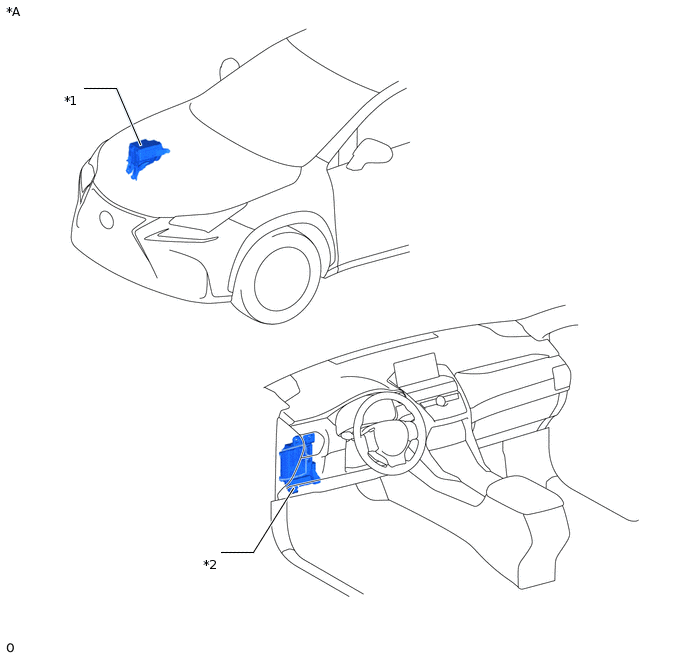

B384944C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ P/SEAT F/R

*2

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ P/SEAT F/L

ИЛЛЮСТРАЦИЯ

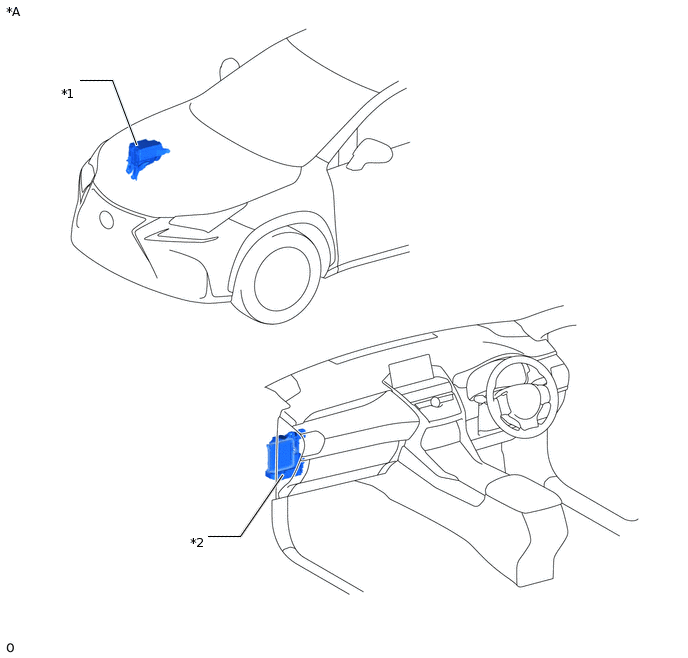

B375852C02

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

  • - ПРЕДОХРАНИТЕЛЬ P/SEAT F/R

*2

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • - ПРЕДОХРАНИТЕЛЬ P/SEAT F/L

ИЛЛЮСТРАЦИЯ

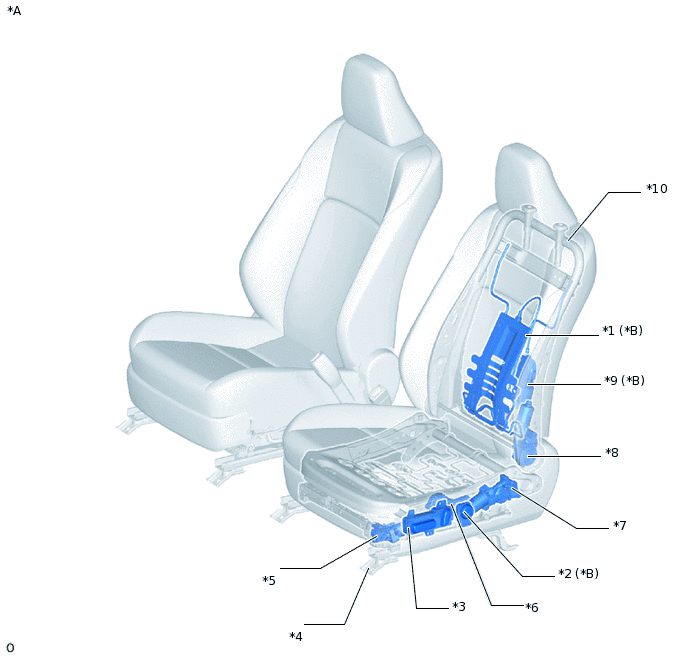

B384943C01

*A

Со стороны водителя (для моделей с левосторонним рулевым управлением)

*B

для моделей с переключателем электропривода опоры поясницы

*1

ЛЕВЫЙ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ

*2

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ

*3

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ

*4

РЕГУЛЯТОР ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*5

ЭЛЕКТРОДВИГАТЕЛЬ НАПРАВЛЯЮЩЕЙ

*6

ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ

*7

ЭЛЕКТРОДВИГАТЕЛЬ ПОДЪЕМА ЗАДНЕЙ ЧАСТИ

*8

ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА

*9

ЭЛЕКТРОДВИГАТЕЛЬ ОПОРЫ ПОЯСНИЦЫ

*10

ПРУЖИНА СПИНКИ ЛЕВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

ИЛЛЮСТРАЦИЯ

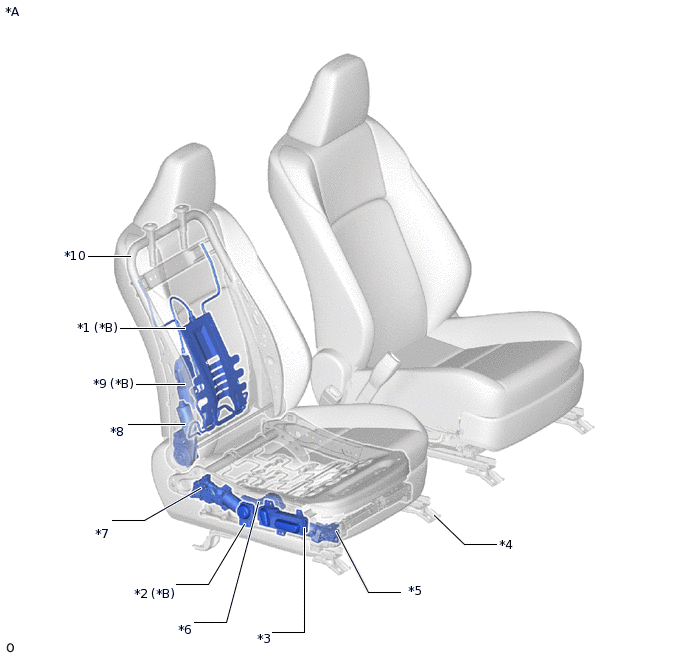

B377731C03

*A

Со стороны водителя (для моделей с правосторонним рулевым управлением)

*B

для моделей с переключателем электропривода опоры поясницы

*1

ПРАВЫЙ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ

*2

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ

*3

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

*4

РЕГУЛЯТОР ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*5

ЭЛЕКТРОДВИГАТЕЛЬ НАПРАВЛЯЮЩЕЙ

*6

ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ

*7

ЭЛЕКТРОДВИГАТЕЛЬ ПОДЪЕМА ЗАДНЕЙ ЧАСТИ

*8

ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА

*9

ЭЛЕКТРОДВИГАТЕЛЬ ОПОРЫ ПОЯСНИЦЫ

*10

ПРУЖИНА СПИНКИ ПРАВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

ИЛЛЮСТРАЦИЯ

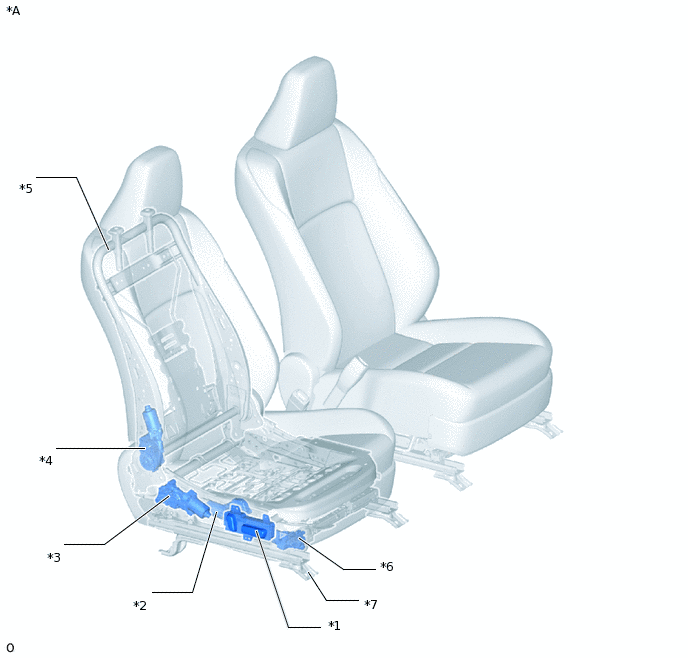

B384945C01

*A

Со стороны переднего пассажира (для моделей с левосторонним рулевым управлением)

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

*2

ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ

*3

ЭЛЕКТРОДВИГАТЕЛЬ ПОДЪЕМА ЗАДНЕЙ ЧАСТИ

*4

ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА

*5

ПРУЖИНА СПИНКИ ПРАВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

*6

ЭЛЕКТРОДВИГАТЕЛЬ НАПРАВЛЯЮЩЕЙ

*7

РЕГУЛЯТОР ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

-

-

ИЛЛЮСТРАЦИЯ

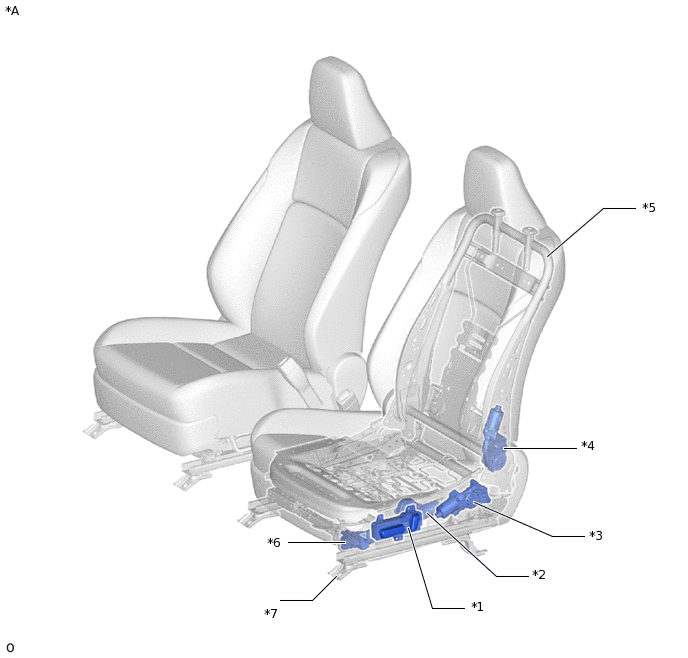

B377732C02

*A

Со стороны переднего пассажира (для моделей с правосторонним рулевым управлением)

-

-

*1

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ

*2

ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ

*3

ЭЛЕКТРОДВИГАТЕЛЬ ПОДЪЕМА ЗАДНЕЙ ЧАСТИ

*4

ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА

*5

ПРУЖИНА СПИНКИ ЛЕВОГО ПЕРЕДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ В СБОРЕ

*6

ЭЛЕКТРОДВИГАТЕЛЬ НАПРАВЛЯЮЩЕЙ

*7

РЕГУЛЯТОР ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

-

-
