РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЧЕТЧИКА ПУТИ (РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ) (для моделей с левосторонним рулевым управлением)

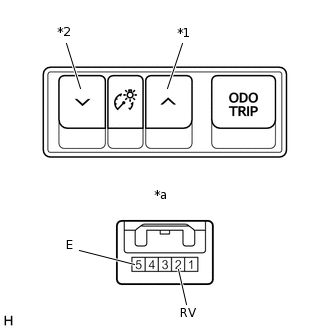

    E299917C04

    *1

    Up Switch

    *2

    Down Switch

    *a

    Устройство с неподсоединенным жгутом проводов

    (Переключатель TRIP (реостат регулировки освещения))

    1. Проверьте сопротивление.

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Номинальное значение

      2 (RV) - 5 (E)

      Переключатель "вверх" включен (нажат)

      Менее 1 Ом

      Переключатель "вверх" выключен (не нажат)

      10 кОм или более

      2 (RV) - 5 (E)

      Переключатель "вниз" включен (нажат)

      1,71 - 1,89 кОм

      Переключатель "вниз" выключен (не нажат)

      10 кОм или более

      Если результат не соответствует заданному, замените переключательTRIP (реостат регулировки освещения).

    2. E299917C05

      *a

      Устройство с неподсоединенным жгутом проводов

      (Переключатель TRIP (реостат регулировки освещения))

      Проверьте подсветку.

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK

      Указанные условия

      Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (ILL-)

      Горит

      Если результат не соответствует заданному, замените переключательTRIP (реостат регулировки освещения).

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СЧЕТЧИКА ПУТИ (РЕОСТАТ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ) (для моделей с правосторонним рулевым управлением)

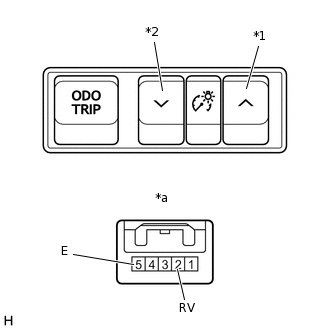

    1. E274292C06

      *1

      Up Switch

      *2

      Down Switch

      *a

      Устройство с неподсоединенным жгутом проводов

      (Переключатель TRIP (реостат регулировки освещения))

      Проверьте сопротивление.

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Номинальное значение

      2 (RV) - 5 (E)

      Переключатель "вверх" включен (нажат)

      Менее 1 Ом

      Переключатель "вверх" выключен (не нажат)

      10 кОм или более

      2 (RV) - 5 (E)

      Переключатель "вниз" включен (нажат)

      1,71 - 1,89 кОм

      Переключатель "вниз" выключен (не нажат)

      10 кОм или более

      Если результат не соответствует заданному, замените переключательTRIP (реостат регулировки освещения).

    2. E274292C07

      *a

      Устройство с неподсоединенным жгутом проводов

      (Переключатель TRIP (реостат регулировки освещения))

      Проверьте подсветку.

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK

      Указанные условия

      Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → контакт 1 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → контакт 3 (ILL-)

      Горит

      Если результат не соответствует заданному, замените переключательTRIP (реостат регулировки освещения).
