ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

    1. Убедитесь, что зажигание выключено.

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B394718
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.

      B296255C01

      *a

      Неправильно

      *b

      Правильно

    4. Вставьте штифт (стопор) переднего датчика системы SRS в сборе в отверстие кузова, установите передний датчик системы SRS на кузов автомобиля и закрепите его болтом.

      9,0 Н*м

      92 кгс*см

      80 фунт-сила-дюймов

      Note:

      • В случае падения переднего датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

      • При установке переднего датчика системы SRS следите за тем, чтобы электропроводка системы SRS не создавала препятствий для других деталей и не пережималась ими.

      • Убедитесь в надежности посадки штифта (стопора) переднего датчика системы SRS в отверстии кузова.

      • Затяните болт, придерживая передний датчик системы SRS, поскольку штырь (стопор) переднего датчика системы SRS легко повредить.

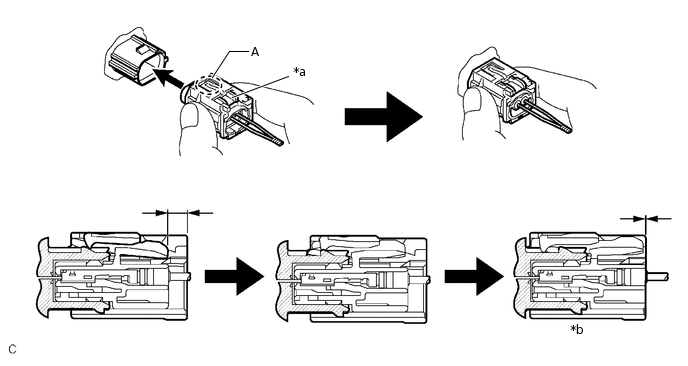

    5. Подсоедините разъем к переднему датчику системы SRS.

      B312074C10

      *a

      Белый замок корпуса

      *b

      Соединение выполнено
      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      Tip:

      • Вставляйте разъем до полной фиксации (при фиксации раздастся щелчок).

      • Когда разъем заблокирован, белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть (A), поскольку это может привести к ненадежному соединению.

    6. Проверьте отсутствие люфта между установочными деталями переднего датчика системы SRS.

  2. УСТАНОВИТЕ ФАРУ В СБОРЕ

    Для моделей с однолучевыми фарами: Нажмите здесьClick here

    Для моделей с трехлучевыми фарами: Нажмите здесьClick here

  3. УСТАНОВИТЕ ВЕРХНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРЫЛА В СБОРЕ

    Для моделей с однолучевыми фарами: Нажмите здесьClick here

    Для моделей с трехлучевыми фарами: Нажмите здесьClick here

  4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick hereClick hereClick hereClick here

  5. УСТАНОВИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьClick hereClick here

  6. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ НАПРАВЛЕНИЕ СВЕТА ФАР

    Для моделей с однолучевыми фарами: Нажмите здесьClick here

    Для моделей с трехлучевыми фарами: Нажмите здесьClick here

  7. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

    Нажмите здесьClick here

  8. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесьClick hereClick here
