СИСТЕМА МОНИТОРА


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Устройства выполняют следующие функции:

      Устройство Функция
      Задняя телекамера в сборе Передает видеосигнал зоны позади автомобиля в приемник системы навигации в сборе*1 или радиоприемник с дисплеем в сборе*2.
      Приемник системы навигации в сборе*1 Выводит на экран изображение, передаваемое задней телекамерой.
      Радиоприемник с дисплеем в сборе*2
      Датчик положения паркинга/нейтрали в сборе*3 Передает сигнал положения рычага переключения передач в приемник системы навигации в сборе*1 или радиоприемник с дисплеем в сборе*2.
      Выключатель света заднего хода в сборе*4 Передает сигналы включения/выключения от выключателя света заднего хода в сборе в приемник системы навигации*1 или радиоприемник с дисплеем в сборе*2.

      *1: для моделей с системой навигации

      *2: для моделей с аудиосистемой с дисплеем

      *3: для моделей с автоматической трансмиссией

      *4: для моделей с механической трансмиссией

  2. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Данная система приводится в действие при выполнении обоих следующих условий:


      • Зажигание включено.

      • Рычаг переключения передач находится в положении R.

  3. ФУНКЦИИ

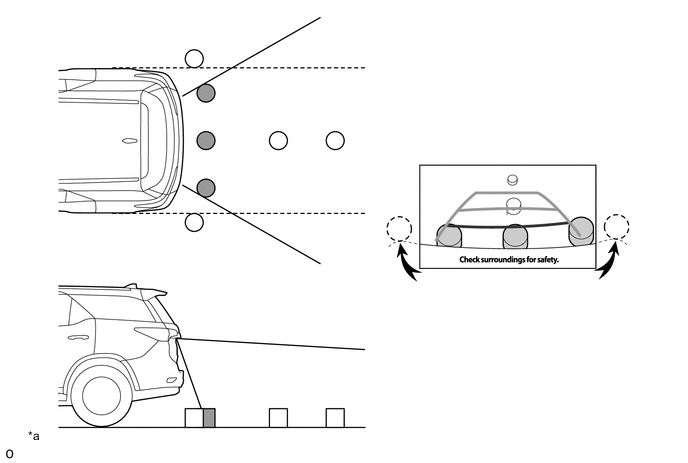

    1. Зона, отображаемая на экране


      1. Объекты, находящиеся справа от автомобиля, отображаются с правой стороны панели дисплея, а объекты, находящиеся слева от автомобиля, – с левой стороны панели дисплея.

      2. Задняя телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

        B002NFVC01
        *a Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля. - -

        Note

        Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий. Зона обзора задней телекамеры ограничена. На изображении с задней телекамеры не будут видны объекты, расположенные рядом с краями бампера и под бампером.

    2. Предупреждающее сообщение


      1. При выполнении указанных ниже условий в нижней части экрана выводится предупреждающее сообщение. Предупреждающее сообщение выводится на том языке, который был выбран на экране выбора языка приемника системы навигации в сборе*1 или радиоприемника с дисплеем в сборе*2.


        • *1: для моделей с системой навигации

          *2: для моделей с аудиосистемой с дисплеем

        Сообщение, выводимое в нижней части экрана
        Предупреждающее сообщение Условие
        Check surroundings for safety (из соображений безопасности следите за дорожной обстановкой). Это сообщение всегда выводится при работе системы.

  4. Функция работы в аварийном режиме


    1. В таблице ниже описывается аварийный режим работы при обнаружении неисправности.

      Неисправная деталь Неисправность Функция
      Задняя телекамера в сборе Регистрируется сигнал неисправности задней телекамеры в сборе. Прием сигнала прекращается, и отображается темный экран.
