СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ ПОДРОБНОЕ ОПИСАНИЕ ПЕРЕКЛЮЧАТЕЛЯ VSC OFF

  1. КОНСТРУКЦИЯ

    1. Работу функций VSC и TRC можно остановить выключателем VSC OFF. Когда автомобиль съезжает на обочину или движется по грунтовой дороге, функция регулировки мощности двигателя отключается для поддержания крутящего момента.

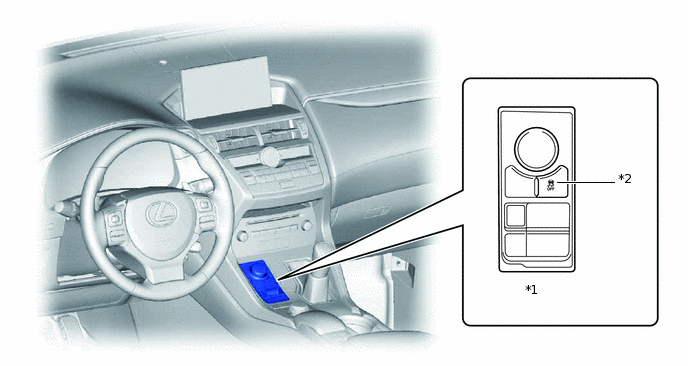

      X123462C01

      *1

      Интегрированная панель управления в сборе

      *2

      Выключатель VSC OFF

  2. ПРИНЦИП РАБОТЫ

    1. Выключатель VSC OFF позволяет выбрать один из 3 режимов (нормальный режим, режим TRC OFF и режим VSC OFF).

    2. При кратковременном нажатии на выключатель VSC OFF система переходит из нормального режима в режим TRC OFF.

    3. Если нажать на выключатель VSC OFF и удерживать его не менее 3 секунд, когда автомобиль остановлен, будет выбран режим VSC OFF, в котором функции TRC и VSC отключены.

    4. Кратковременное нажатие на выключатель VSC OFF в режиме TRC OFF или VSC OFF, либо выключение зажигания приводит к возврату в нормальный режим.

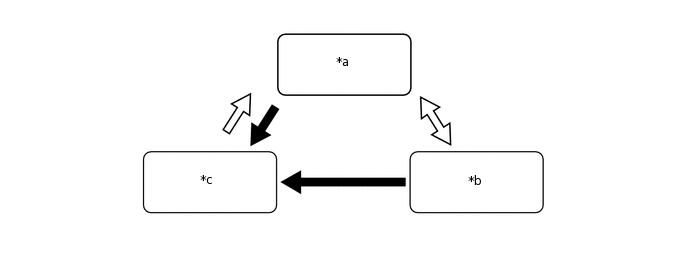

      X102940C01

      *a

      Нормальный режим

      *b

      Режим TRC OFF

      *c

      Режим VSC OFF

      -

      -
      V100135

      Приведение в действие выключателя VSC OFF (нажатие и удержание не менее 3 с)

      		 V100136

      Приведение в действие выключателя VSC OFF (кратковременное нажатие)

    5. Функции управления тормозами в каждом из режимов работают следующим образом.

      Режим

      Функция управления тормозами

      Щиток приборов в сборе

      TRC

      VSC

      Контрольная лампа VSC OFF

      Мультиинформационный дисплей

      Нормальный режим

      Управление возможно

      Управление возможно

      -

      -

      Режим TRC OFF

      Управление невозможно

      Управление возможно

      -

      Отображается сообщение

      Режим VSC OFF

      Управление невозможно

      Управление невозможно*

      Горит

      -
      Tip:

      *: функция управления действует во время торможения или при сильном рыскании.
