КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ КРОНШТЕЙН ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Note:

    • По возможности старайтесь не прикасаться к штоку поршня во избежание попадания на него посторонних частиц. Обязательно фиксируйте цилиндры во время работы.

    • При работе со стойкой не следует надевать перчатки из хлопчатобумажной ткани или аналогичного материала. Волокна ткани могут пристать к стойке и вызвать утечку газа.

    • Во избежание деформации штока не прикладывайте никакого усилия к кронштейну двери в горизонтальном направлении.

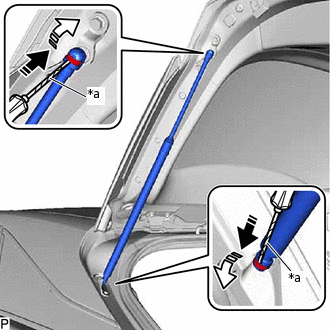

    1. B424317C01

      *a

      Защитная клейкая лента
      V113147

      Направление снятия (1)
      V113148

      Направление снятия (2)

      С помощью отвертки с обернутым изолентой концом немного поднимите 2 стопорных кольца в порядке, показанном на рисунке стрелками.

    2. Расцепите 2 шаровых шарнира, чтобы снять кронштейн двери багажного отделения.

      Note:

      • Снимая кронштейн двери багажного отделения в сборе, поддерживайте дверь багажного отделения рукой.

      • Не снимайте стопорные кольца с кронштейна двери багажного отделения в сборе. Приподнимите стопорные кольца ровно настолько, чтобы появилась возможность снять шаровой шарнир.

      • Повторное использование кронштейна двери багажного отделения в сборе после снятия стопорного кольца запрещается.

  2. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    1. B424318

      Выверните 2 болта и снимите верхний кронштейн крепления амортизатора двери багажного отделения.

  3. СНИМИТЕ НИЖНИЙ КРОНШТЕЙН КРЕПЛЕНИЯ АМОРТИЗАТОРА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

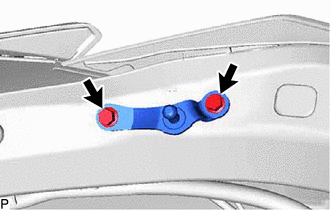

    1. B424319

      Выверните 2 болта и снимите нижний кронштейн крепления амортизатора двери багажного отделения.
