ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПАНОРАМНОГО ОБЗОРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ (для типа A)

    1. Снимите комбинированный переключатель № 2 в сборе.

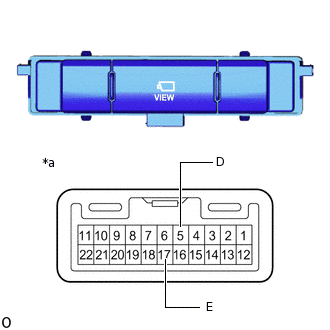

    2. B500823C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Интегрированная панель управления в сборе (выключатель системы панорамного обзора)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Заданные условия

      5 (D) - 17 (E)

      Переключатель системы панорамного обзора включен (не выступает)

      Менее 1 Ом

      Выключатель системы панорамного обзора выключен (выступает)

      10 кОм или более

      Если результат не соответствует требованиям, замените комбинированный переключатель № 2 в сборе (переключатель системы панорамного обзора).

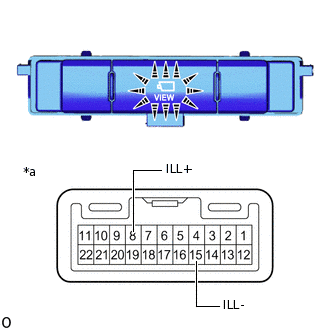

    3. B500824C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Интегрированная панель управления в сборе (выключатель системы панорамного обзора)

      Проверьте, светится ли переключатель.

      1. Подайте напряжение аккумуляторной батареи на комбинированный переключатель № 2 (главный переключатель системы панорамного обзора) и убедитесь, что переключатель подсвечивается.

        OK

        Условие

        Номинальное значение

        Положительный (+) вывод аккумуляторной батареи → контакт 8 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 15 (ILL-)

        Горит

        Если результат не соответствует требованиям, замените комбинированный переключатель № 2 в сборе (переключатель системы панорамного обзора).

    4. Установите комбинированный переключатель № 2 в сборе.

  2. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ (для типа B)

    1. Снимите комбинированный переключатель № 2 в сборе.

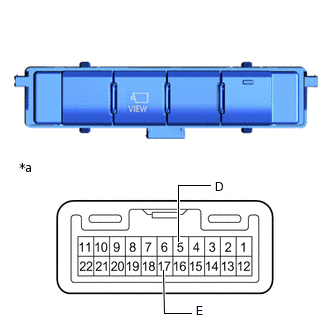

    2. B498412C07

      *a

      Устройство с неподсоединенным жгутом проводов

      (Интегрированная панель управления в сборе (выключатель системы панорамного обзора)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Заданные условия

      5 (D) - 17 (E)

      Переключатель системы панорамного обзора включен (не выступает)

      Менее 1 Ом

      Выключатель системы панорамного обзора выключен (выступает)

      10 кОм или более

      Если результат не соответствует требованиям, замените комбинированный переключатель № 2 в сборе (переключатель системы панорамного обзора).

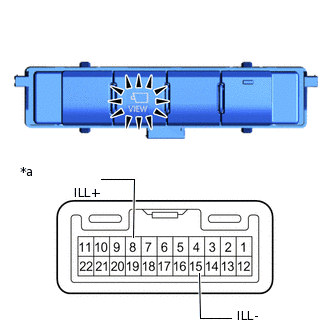

    3. B497593C05

      *a

      Устройство с неподсоединенным жгутом проводов

      (Интегрированная панель управления в сборе (выключатель системы панорамного обзора)

      Проверьте, светится ли переключатель.

      1. Подайте напряжение аккумуляторной батареи на комбинированный переключатель № 2 (главный переключатель системы панорамного обзора) и убедитесь, что переключатель подсвечивается.

        OK

        Условие

        Номинальное значение

        Положительный (+) вывод аккумуляторной батареи → контакт 8 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 15 (ILL-)

        Горит

        Если результат не соответствует требованиям, замените комбинированный переключатель № 2 в сборе (переключатель системы панорамного обзора).

    4. Установите комбинированный переключатель № 2 в сборе.
