СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

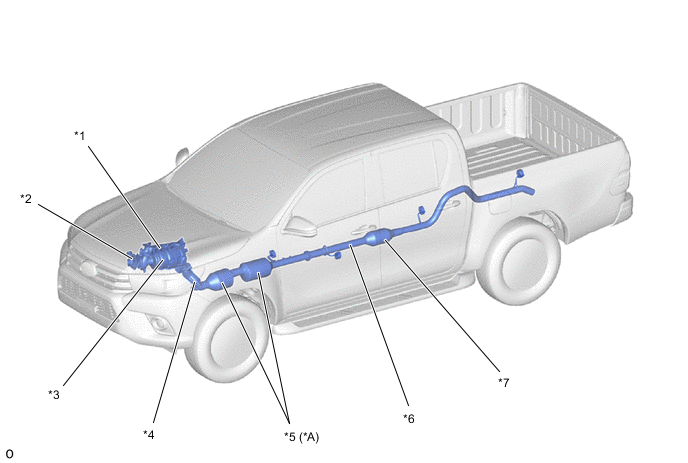

Figure 1. Модели с охладителем РОГ (с управлением носителем катализатора)
| *A | Для моделей с системой SCR на мочевине | - | - |
| *1 | Выпускной коллектор | *2 | Турбонагнетатель в сборе |
| *3 | Каталитический нейтрализатор в выпускном коллекторе в сборе
|
*4 | Приемная труба в сборе |
| *5 | Каталитический нейтрализатор SCR | *6 | Задняя выпускная труба в сборе |
| *7 | Основной глушитель | - | - |

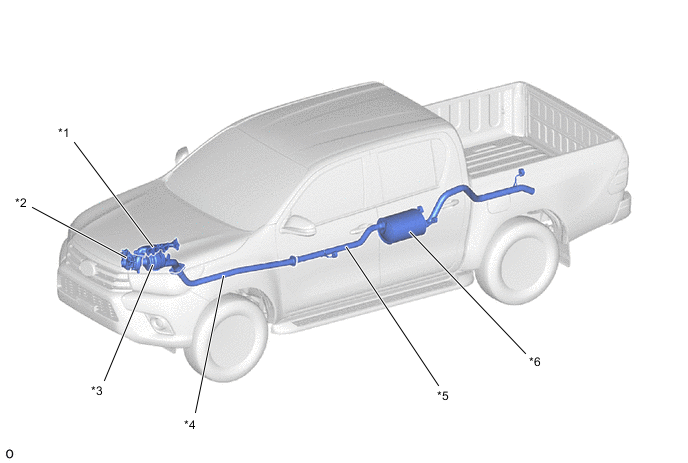

Figure 2. Модели с охладителем РОГ (без управления носителем катализатора)
| *1 | Выпускной коллектор | *2 | Турбонагнетатель в сборе |
| *3 | Каталитический нейтрализатор в выпускном коллекторе в сборе
|
*4 | Приемная труба в сборе |
| *5 | Задняя выпускная труба в сборе | *6 | Основной глушитель |
Figure 3. для моделей без охладителя РОГ
| *1 | Выпускной коллектор | *2 | Турбонагнетатель в сборе |
| *3 | Выходной патрубок турбины | *4 | Приемная труба в сборе |
| *5 | Вспомогательный глушитель | *6 | Задняя выпускная труба в сборе |
| *7 | Основной глушитель | - | - |
