РАСПРЕДВАЛ УЗЛЫ И ДЕТАЛИ

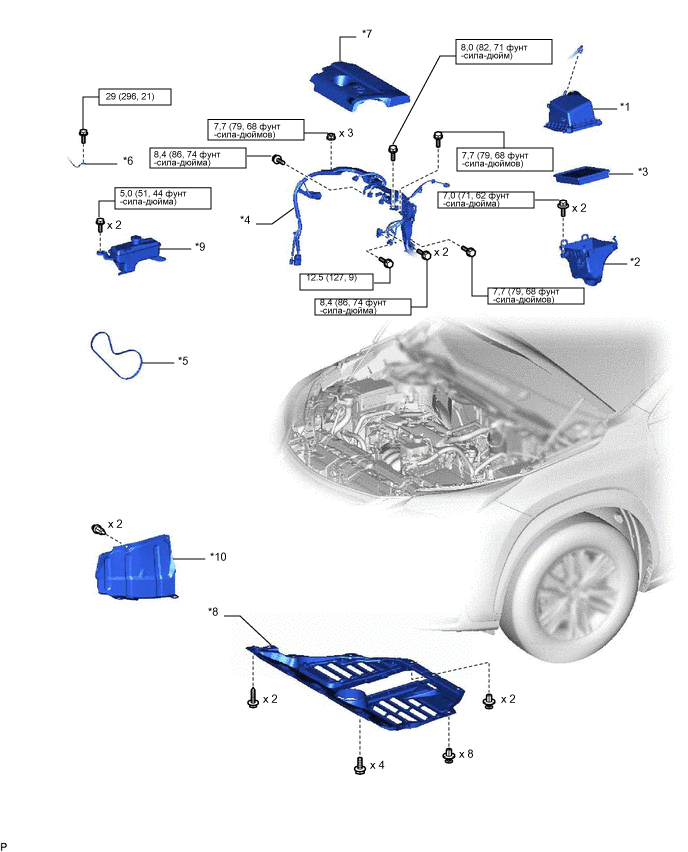

ИЛЛЮСТРАЦИЯ
*1 |
КРЫШКА ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*2 |
КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*3 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*4 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ |
*5 |
ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА |
*6 |
ПРОВОД СОЕДИНЕНИЯ С МАССОЙ |
*7 |
КРЫШКА ДВИГАТЕЛЯ № 1 В СБОРЕ |
*8 |
НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 В СБОРЕ |
*9 |
РАСШИРИТЕЛЬНЫЙ БАЧОК РАДИАТОРА В СБОРЕ |
*10 |
ЗАДНЯЯ ПРАВАЯ НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ |
 |
Н*м (кгс*см, фунт-сила -дюймы) Номинальный момент затяжки |
- |
- |

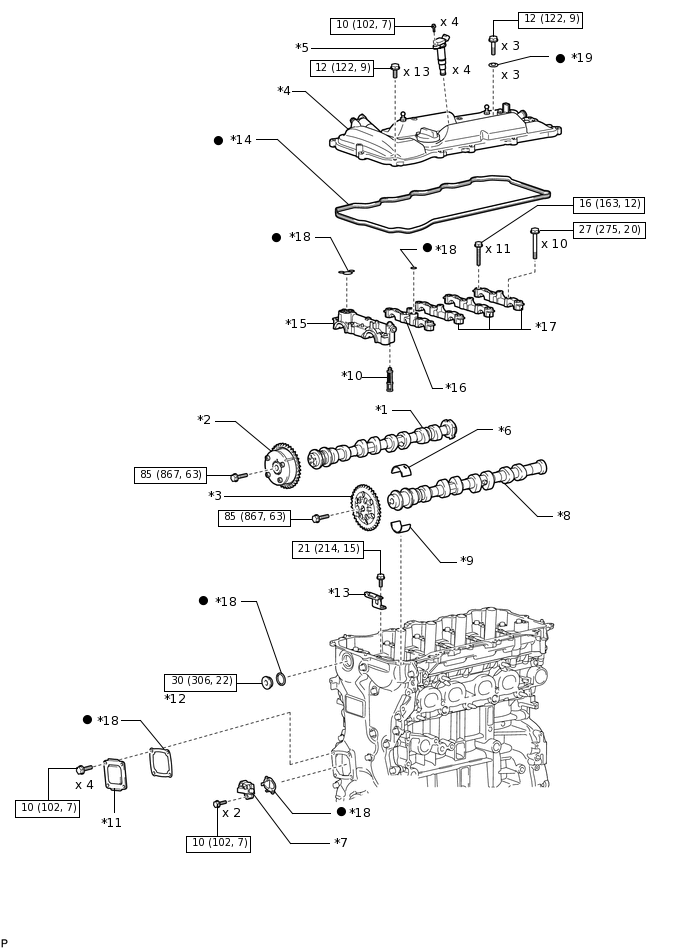

ИЛЛЮСТРАЦИЯ
*1 |
РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ |
*2 |
ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ |
*3 |
ЗВЕЗДОЧКА РАСПРЕДВАЛА |
*4 |
КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ |
*5 |
КАТУШКА ЗАЖИГАНИЯ В СБОРЕ |
*6 |
ПОДШИПНИК РАСПРЕДВАЛА № 1 |
*7 |
НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ |
*8 |
РАСПРЕДВАЛ № 2 |
*9 |
ПОДШИПНИК РАСПРЕДВАЛА № 2 |
*10 |
ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ |
*11 |
ПЛАСТИНА КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*12 |
ПРОБКА КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*13 |
НАПРАВЛЯЮЩАЯ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |
*14 |
ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
*15 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 1 |
*16 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 2 |
*17 |
КРЫШКА ПОДШИПНИКА РАСПРЕДВАЛА № 3 |
*18 |
ПРОКЛАДКА |
*19 |
УПЛОТНИТЕЛЬНАЯ ШАЙБА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
