ЛАМПА ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. СНИМИТЕ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. СНИМИТЕ ОБЛИЦОВОЧНУЮ ОПОРУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным электроприводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. СНИМИТЕ РУЧКУ-СКОБУ ДВЕРИ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  8. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без автоматизированного привода двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  9. СНИМИТЕ КРЫШКУ ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с автоматизированным приводом двери багажного отделения)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  10. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  11. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  12. СНИМИТЕ ЛЕВУЮ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

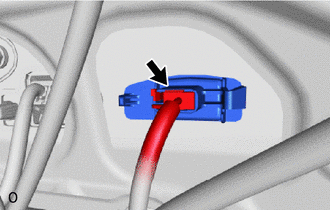

    1. E298492

      Отсоедините разъем.

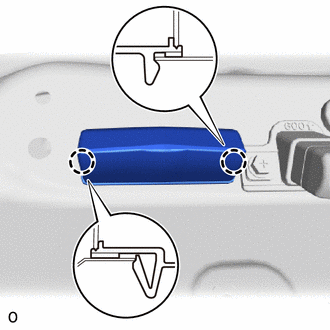

    2. E298493

      Освободите 2 захвата и снимите левую лампу освещения номерного знака.
