ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ МЕРЫ ПРЕДОСТОРОЖНОСТИ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ

Note:

  • Учитывая, что трубопроводы тормозной системы являются крайне важными деталями, обеспечивающими безопасность при движении, обязательно разберите и проверьте узлы при обнаружении утечки тормозной жидкости. При обнаружении любой неисправности замените деталь новой.

  • При снятии узлов и деталей тормозной системы необходимо закрывать трубные соединения во избежание попадания в трубопроводы посторонних материалов, например, пыли или грязи.

  • При снятии или установке трубопроводов тормозной системы старайтесь не повредить и не деформировать их.

  • Не допускайте деформации кронштейна и корпуса при подсоединении трубопровода тормозной системы и гибкого шланга.

  • При установке уплотнительной втулки трубопровода тормозной системы на кузов убедитесь, что трубопровод тормозной системы проходит через центр уплотнительной втулки.

  • При установке трубопровода или гибкого шланга тормозной системы убедитесь, что он не загнут и не перекручен.

  • Если колпачок гибкого шланга не соответствует вырезу на кронштейне, слегка скрутите шланг, чтобы вставить его.

  • На поверхности гибких шлангов не должно масла амортизаторов, смазки и т.п.

  • После закрепления трубопровода тормозной системы в пластмассовом зажиме убедитесь, что трубопровод зафиксирован надежно и не пережат.

  • Запрещается повторно использовать фиксаторы и пластмассовые зажимы, снятые с гибкого шланга или трубопровода тормозной системы.

  • После установки трубопровода или гибкого шланга тормозной системы убедитесь, что он не задевает какие-либо другие детали и узлы.

  • Не допускайте попадания тормозной жидкости на окрашенные поверхности – например, на кузов автомобиля. При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

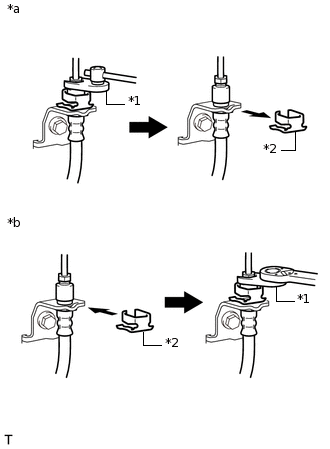

  • C259953E02

    При отсоединении и подсоединении гибкого шланга и трубопровода тормозной системы:

    Table 1. Обозначения на рисунке

    *1

    Разрезная головка

    *2

    Фиксатор

    *a

    Отсоединение

    *b

    Соединение

    1. Удерживайте гибкий шланг гаечным ключом и отсоедините трубопровод тормозной системы с помощью разрезной головки, стараясь не деформировать трубопровод.

    2. Снимите фиксатор.

    3. Установите новый фиксатор.

    4. Зафиксируйте гибкий шланг гаечным ключом и подсоедините трубопровод тормозной системы с помощью разрезной головки, не допуская деформации трубопровода.

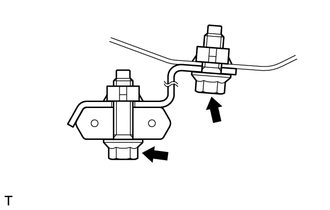

  • C259954

    При соединении трубопровода тормозной системы и переходного элемента:

    1. Поддерживайте переходной элемент во избежание повреждения трубопровода тормозной системы и соедините трубопровод с переходным элементом при помощи разрезной головки.

    2. Поддерживайте переходной элемент во избежание повреждения трубопровода тормозной системы и вверните болт для закрепления переходного элемента на кузове.
