АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР, диагностический DTC: B2416 и B241A

Код DTC Наименование DTC
B2416 Неисправность датчика высоты подвески
B241A Задний датчик высоты подвески

ОПИСАНИЕ

Этот DTC сохраняется, когда ЭБУ левой фары обнаруживает неисправность в левом заднем датчике высоты подвески или его источнике питания.

ЭБУ левой фары выдает DTC B2416 и B241A.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2416

Неисправность датчика высоты подвески

  • Неисправность заднего датчика высоты подвески в сборе

  • Обрыв или короткое замыкание в цепи источника питания датчика высоты задней подвески

  • Левый задний датчик высоты подвески

  • ЭБУ управления левой фарой

  • Жгут или разъем

B241A

Задний датчик высоты подвески

  • Неисправность датчика высоты левой задней подвески в сборе

  • Обрыв или короткое замыкание в цепи питания левого датчика высоты задней подвески

  • Левый задний датчик высоты подвески

  • ЭБУ управления левой фарой

  • Жгут или разъем

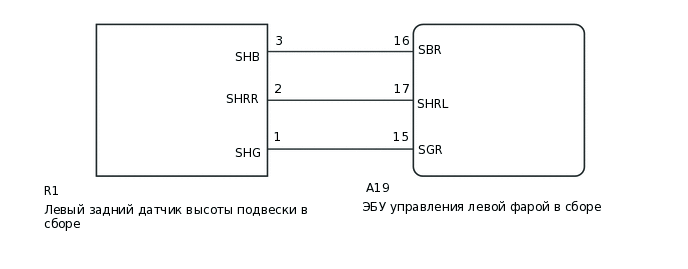

СХЕМА СОЕДИНЕНИЙ

E234217E13

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • После замены ЭБУ управления левой фарой в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

    Нажмите здесьЩелкните по следующей ссылке

  • После замены или снятия и установки левого заднего датчика высоты подвески в сборе требуется выполнять инициализацию.

    Нажмите здесьЩелкните по следующей ссылке

  • Прежде чем приступать к проверке, убедитесь, что левый задний датчик высоты подвески в сборе установлен правильно.

    Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  2. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    Код DTC B2416 или B241A не выводится

    Выдается DTC B2416 или B241A
    Код DTC B2416 или B241A не выводится

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    Выдается DTC B2416 или B241A

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ - ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ)

    1. Отсоедините разъем А19 ЭБУ управления левой фарой в сборе.

    2. Отсоедините разъем R1 левого датчика высоты задней подвески.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A19-16 (SBR) - R1-3 (SHB)

      Всегда

      Менее 1 Ом

      A19-17 (SHRL) - R1-2 (SHRR)

      Всегда

      Менее 1 Ом

      A19-15 (SGR) - R1-1 (SHG)

      Всегда

      Менее 1 Ом

      A19-16 (SBR) - масса

      Всегда

      10 кОм или более

      A19-17 (SHRL) - масса

      Всегда

      10 кОм или более

      A19-15 (SGR) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ЗАМЕНИТЕ ЛЕВЫЙ ДАТЧИК ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ

    1. Снимите левый датчик высоты задней подвески.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  5. УДАЛИТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > HL AutoLeveling > Clear DTCs

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. ПРОВЕРЬТЕ DTC

    1. Включите питание (IG).

    2. Проверьте освещение с помощью переключателя света фар.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > HL AutoLeveling > Trouble Codes

    Результат

    Перейдите к

    Код DTC B2416 или B241A не выводится

    Выдается DTC B2416 или B241A
    Код DTC B2416 или B241A не выводится

    КОНЕЦ (ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ НЕИСПРАВЕН)

    Выдается DTC B2416 или B241A

    ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
