ЛАМПЫ ОСВЕЩЕНИЯ ДВЕРНЫХ ПРОЕМОВ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

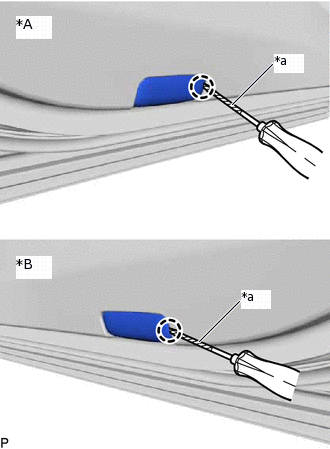

    1. E364955C01

      *A

      Для левой стороны

      *B

      Для правой стороны

      *a

      Защитная клейкая лента

      Используя отвертку с обернутым изолентой концом, освободите захват.

    2. Отсоедините разъем и снимите лампу освещения дверного проема в сборе.

  2. СНИМИТЕ ЭЛЕКТРИЧЕСКУЮ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА

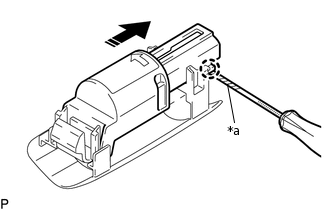

    1. E330761C01

      *a

      Защитная клейкая лента
      V113147

      Направление снятия

      Используя отвертку с обернутым изолентой концом, освободите захват и снимите корпус лампы освещения дверного проема с колпака лампы освещения дверного проема, как показано на рисунке.

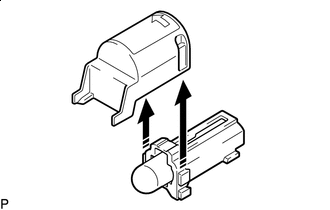

    2. E330762C01
      V113147

      Направление снятия

      Снимите колпак лампы освещения дверного проема с корпуса лампы освещения дверного проема, как показано на рисунке.

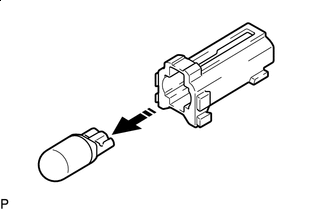

    3. E330763C01
      V113147

      Направление снятия

      Снимите лампу накаливания лампы освещения дверного проема с корпуса лампы освещения дверного проема, как показано на рисунке.
